Falf giât disg dwbl cyfochrog

Mae falf giât disg dwbl cyfochrog (a elwir hefyd yn falf giât ddwbl gyfochrog) yn fath o falf sy'n agor ac yn cau trwy symudiad fertigol dwy giât gyfochrog, wedi'u cynllunio'n arbennig ar gyfer rheolaeth torri i ffwrdd ar bwysedd uchel, llif uchel neu sceen-sceon-clowting power, ac mae'n addas ar gyfer petrol, cemegol, cemegol. Mae ei strwythur craidd yn dilyn safonau API 600 a GB/T 12234, sy'n cynnwys sêl elastig giât ddwbl ac ymwrthedd llif isel.

Manyleb

Diamedr Enwol: DN50 ~ DN1200 (Ystod Gyffredin), Dyluniad turio llawn i leihau cwymp pwysau.
Sgôr Pwysau:
Safon Americanaidd: dosbarth 150- dosbarth2500 (hyd at 42mpa).
Safon Ewropeaidd: Pn 10- PN420.
Tymheredd cymwys: -196 gradd (oer dwfn) i radd +550 (stêm tymheredd uchel).
Cysylltiad: Fflange (safon ANSI/DIN) neu weldio, sy'n addas ar gyfer piblinellau pwysedd uchel.

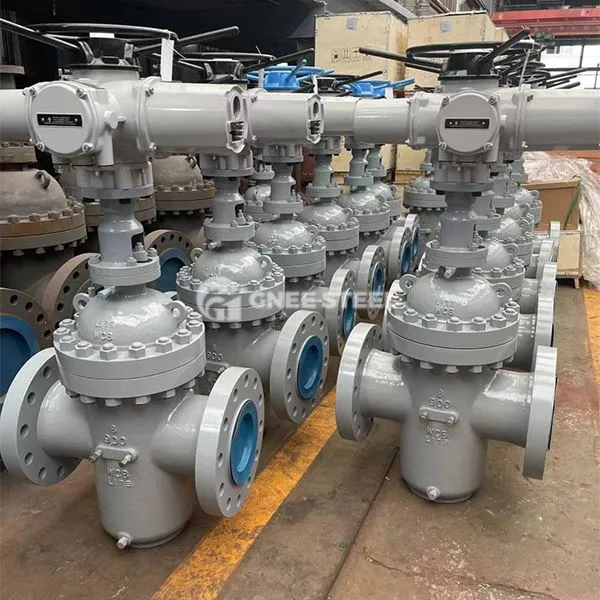

Falf giât disg dwbl cyfochrog gnee



Canllaw Gosod Falf Giât Disg Dwbl Cyfochrog

I. Paratoi cyn ei osod
Archwiliad Offer:

Gwiriwch a yw'r corff falf, y giât a'r arwyneb selio yn rhydd o ddifrod, cadarnhewch fod yr actuator (Llawlyfr/Trydanol) yn cyd -fynd â'r falf ac mae'r terfynellau gwifrau yn gyfan.
Gwiriwch a yw'r manylebau falf (DN, lefel pwysau) a pharamedrau piblinell yn gyson.
Offer a Deunyddiau:

Paratowch folltau flange, selio gasgedi (argymhellir gasged troellog metel graffit), saim, sbaner, lefel ac ati.
II. Cyfeiriad gosod a lleoli
Gofynion Gosod Fertigol:

Cyfeiriad STEM: Rhaid ei osod yn fertigol, mae olwyn law neu actuator ar y brig i sicrhau nad yw disgyrchiant yn ymyrryd â symudiad cyfochrog y giât.
Aliniad flange: Aliniad cyfochrog â'r flange biblinell er mwyn osgoi dadffurfiad y corff falf oherwydd ei osod yn orfodol (wedi'i raddnodi â lefel A).
Ffurfweddiad Falf Ffordd Osgoi (os o gwbl):

Cyn ei osod, mae angen agor y falf ffordd osgoi i gydbwyso'r gwahaniaeth pwysau rhwng y gilfach a'r allfa a lleihau'r gwrthiant agoriadol (sy'n berthnasol i systemau pwysedd uchel).
Iii. Camau gosod
Cysylltiad flange:

Rhowch y falf rhwng y ddwy flanges, mewnosodwch y bolltau a'u tynhau i ddechrau i gywiro'r cyfochrogrwydd flange, yna tynnwch y falf.
Weld y flange i'r biblinell i sicrhau nad yw'r slag weldio yn cwympo i geudod y falf (mae angen glanhau'r wal fewnol ar ôl weldio).
Trwsio falf:

Yn ôl i osod y falf, yn ôl y drefn groeslinol mewn 3 gwaith tynhau'r bolltau yn gyfartal (torque terfynol yn unol â'r gofynion safonol).
Mae angen i falfiau turio llawn wirio a yw diamedr mewnol y biblinell yn fwy na neu'n hafal i ddiamedr mewnol y falf, er mwyn atal ymyrraeth rhwng y plât glöyn byw a'r biblinell.
Comisiynu Actuator:

Ar ôl gwifrau'r actuator trydan/niwmatig, agorwch ef â llaw i radd agoriadol 50% ac yna ei fywiogi i wirio bod y cyfeiriad agor a chau yn gyson â'r arwydd.
Profwch y weithred switsh strôc llawn i sicrhau nad oes jamio (mae angen cadw lle ar gyfer ehangu thermol coesyn y falf)
