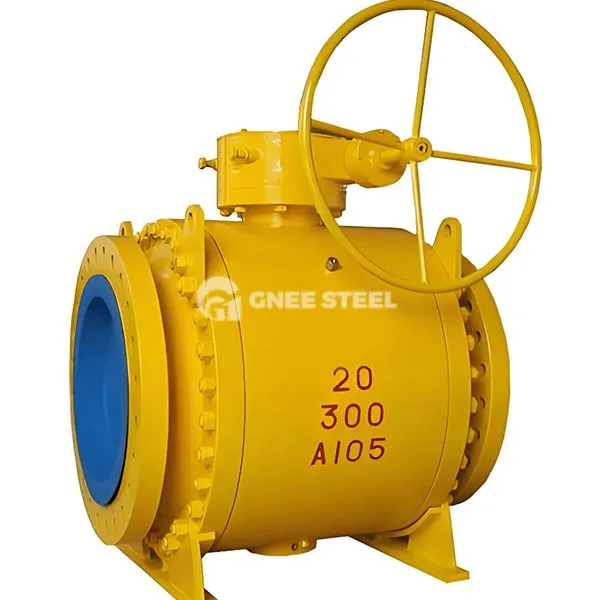

Falf bêl wedi'i gosod ar drunnion turio llawn

Mae falf bêl wedi'i gosod ar drwch turio llawn yn fath o falf bêl gyda dyluniad pêl ecsentrig a gyriant trunnion fel y strwythur craidd, mae ei lwybr llif turio llawn yr un fath â diamedr mewnol y biblinell, sy'n addas ar gyfer gludedd uchel, sy'n cynnwys gronynnau neu angen agor a chau'r amodau difrifol yn gyflym, yn helaeth mewn nwy, cemegol, naturiol.

Strwythuro

Cydrannau Craidd:

• Trunnion a phêl:

Trunnion ar gyfer y dyluniad siafft ecsentrig, wedi'i yrru gan gylchdro'r bêl i gynhyrchu cyn-ddadleoli, lleihau'r gwisgo arwyneb selio; sgleinio drych wyneb pêl, dyluniad turio llawn i sicrhau bod y llwybr llif heb grebachu.

• Corff a sedd falf:

Mae'r corff falf wedi'i wneud o ddur cast neu ddur gwrthstaen, ac mae'r sianel fewnol yn hafal i ddiamedr y biblinell; Mae sedd y falf o ddylunio arnofiol, a ffurfir y sêl trwy wasgu'r bêl trwy'r gwanwyn neu'r pwysau canolig.

• Dyfais Gyrru:

Mae gêr llyngyr allanol trunnion, actuator niwmatig neu drydan, yn cefnogi agoriad a chau cyflym 90 gradd.
Strwythur ategol:

• Dyluniad gwrth-dân a ffrwydrad: Strwythur gwrth-disengage STEM, diswyddo sêl fetel, addasu i dymheredd uchel ac amgylchedd gwasgedd uchel.
• Dyfais gwrth-statig: Trwy'r gwanwyn a'r bêl gyswllt ag allforio trydan statig, er mwyn osgoi ffrwydrad cyfryngau peryglus.

• Diamedr enwol (dn): dn 50- dn1200 (math o geg fawr), mae'r llwybr llif llawn drwodd yr un fath â diamedr mewnol y bibell.
• Sgôr Pwysau:
• Modelau confensiynol: dosbarth 150- dosbarth900 (safon Americanaidd), pn 16- pn40 (safon Ewropeaidd).
• Pwysedd uchel wedi'i addasu: Hyd at ddosbarth2500 (42MPA), sy'n addas ar gyfer echdynnu nwy ffynnon dwfn neu drosglwyddo gwasgedd uchel.
• Cysylltiad: Cysylltiad fflans (fflans safonol neu estynedig), math clampio neu fath weldio.



Gnee Falf Bêl wedi'i Fowntio Trunnion Llawn



Nodweddion a Manteision

• Gwrthiant llif isel a chynhwysedd llif uchel: Mae dyluniad turio llawn yn lleihau ymwrthedd canolig, yn agos at gyfernod gwrthiant llif pibell syth, sy'n addas ar gyfer senarios llif uchel.
• Bywyd Hir Gwrthsefyll a Hir:

Mae'r bêl a'r sedd wedi'u gorchuddio ag aloi caled neu aloi wedi'i seilio ar nicel, sy'n gallu gwrthsefyll sgwrio cyfryngau sy'n cynnwys gronynnau a ffibrau.
Mae strwythur trunnion ecsentrig yn lleihau ffrithiant agor a chau, mae selio oes arwyneb yn cynyddu mwy na 30%.

• Selio dibynadwy:

Dyluniad arwyneb selio dwbl (sêl fetel/meddal), i gyflawni gollyngiadau sero, mae'r system gwactod yn berthnasol.
Strwythur iawndal sedd arnofio, addaswch yn awtomatig i'r dadffurfiad a achosir gan newidiadau tymheredd neu bwysau.

• Gweithrediad Cyfleus:

Agor a chau cylchdro 90 gradd, torque isel (dim ond 60% o falfiau pêl cyffredin), cefnogaeth ar gyfer rheoli awtomeiddio o bell.

Ngheisiadau

• Olew a Nwy:

System echdynnu nwy ffynnon olew, torbwynt pwysedd uchel piblinell hir, rheolaeth nwy naturiol sy'n cynnwys sylffwr.

• Cemegol a Fferyllol:

Resin dif bod yn uchel, slyri sy'n cynnwys catalydd, asid cyrydol a chludiant cyfryngau alcali.

• Meteleg a thrydan:

Piblinell stêm tymheredd uchel, llwch glo a thriniaeth ynn, sy'n cylchredeg system ddŵr.

• Diogelu'r Amgylchedd a Dinesig:

Triniaeth dŵr gwastraff sy'n cynnwys gronynnau solet, piblinell cyfleu slwtsh

• Addasrwydd cyfryngau: Yr unig fath o falf a all fynd i'r afael ar yr un pryd ag anghenion gludedd uchel, gronynnol a phwysau uchel, gan osgoi crisialu cyfryngau neu glocsio.
• Economi: Mae dyluniad turio llawn yn lleihau'r defnydd o ynni pwmpio, costau cynnal a chadw is na falfiau giât neu glôb.
• Diogelwch: Tân, ffrwydrad a dyluniad gwrth-statig yn unol ag API 607/6FA a safonau heriol eraill.
