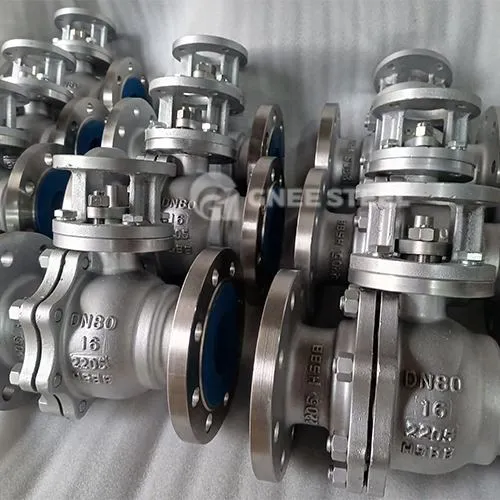

Mae falf bêl ddur deublyg super yn fath o falf y mae ei phrif gydrannau-gan gynnwys y corff falf, pêl, coesyn, a seddi metel-yn cael eu bwrw neu eu ffugio o ddeunyddiau megis ASTM A995 Gr.5A (CE3MN), ASTM A995 Gr.6A (CD3MWCuN), A182 F53, A182 F507 cryfder uchel ac yn arddangos cryfder cryfder uchel a chreadigaeth. cyrydiad mewn dŵr môr ac amgylcheddau eraill sy'n cynnwys clorid.

Mae gan y deunydd a ddefnyddir ar gyfer y corff falf ‌Rhif Cyfwerth ag Ymwrthedd Pitting (PREN) > 40, gydacynnwys cromiwm o 25%‌, high molybdenum (>3.5%), a nitrogen uchel (0.22%–0.3%). Mae ei ficrostrwythur yn cynnwys ‌austenite a ferrite‌, yn ddamcaniaethol pob un yn cyfrif am 50%, gan gyfuno manteision dur gwrthstaen austenitig a ferritig.

Nodweddir y math hwn o ddur gan ‌cynnwys carbon isel‌, cromiwm uchel, molybdenwm, a nitrogen, yn cynnig ‌cryfder uchel, perfformiad cyffredinol da, a gwell ymwrthedd i gyrydiad tyllu a hollt. O ganlyniad, defnyddir y cynnyrch hwn yn eang yn ‌yn ocsidio'n gryf ac yn lleihau amgylcheddau asidigac arddangosionymwrthedd eithriadol i gracio cyrydiad straen mewn cyfryngau sy'n cynnwys clorid. Mae'n arbennig o addas i'w ddefnyddio yn ‌amodau cyrydol sy'n cynnwys erydiad a sgraffiniad‌.

Manyleb

Ystod Maint A Dosbarth Pwysedd

Maint o 2" i 48" (DN50-DN1200)

Pwysedd o 150LBS i 2500LBS (PN16-PN420)

Safonau Dylunio

Dylunio / Gweithgynhyrchu yn unol â'r safonau

API 6D; ASME B16.34; DIN 3357; EN 13709; GB/T12237; BS5351

Hyd Wyneb yn Wyneb (Dimensiwn) yn unol â'r safonau

ASME B16.10; EN 558-1 Gr. 14 (DIN 3202-F4); DIN 3202-F5; DIN 3202-F7; BS5163

Dimensiwn fflans yn unol â'r safonau

ASME B16.5; EN 1092-1; BS4504; DIN2501;

Flanged i ASME B16.5 (2" ~ 24") ac ASME B16.47 Cyfres A / B (26" ac uwch) Clamp / Hub yn dod i ben ar gais.

Profi yn unol â'r safonau

API 598; API 6D; EN 12266-1; EN 1074-1; ISO5208

Deunyddiau Adeiladu

UNS S31803 /S32205 (Duplex2205), A890/A995 GR.4A (J92205) /A351 CD3MN

UNS S32750 (Super Duplex2507), A890/A995 GR.5A / A351 CE8MN (CD4MCu)

UNS S32760, A890/A995 GR.6A (CD3MWCuN)

ASTM A182 F51, X2 CrNiMoN 22 5 3 / X2CrNiMoN22-5-3 (1.4462)

ASTM A182 F52, (1.4460)

ASTM A182 F53, X2CrNiMoCuN 25.6.3 (1.4410)

ASTM A182 F55, X2CrNiMoCuWN 25.7.4 (1.4501)

ASTM A182 F60, (1.4462)

Manteision Perfformiad: Datblygiadau Technolegol Aml-Ddimensiwn‌

‌Perfformiad Selio‌

‌Selio Deugyfeiriadol‌: Mae'r bêl a'r sedd yn defnyddio deunyddiau elastig (ee, PTFE) i ddarparu ar gyfer pwysau deugyfeiriadol, gan atal gollyngiadau cyfryngau.

‌Hunan-Selio Atgyfnerthol‌: Wrth i bwysau cyfryngau gynyddu, mae grym selio yn cryfhau ar yr un pryd, gan sicrhau dibynadwyedd o dan amodau pwysau uchel.

‌Hyblygrwydd Gweithredol‌

‌90 gradd Cyflym Ymlaen / i ffwrdd‌: Cyflawnir gweithrediad agored / agos llawn trwy gylchdroi'r bêl, sy'n gydnaws â gyriannau trydan, niwmatig neu â llaw i'w hintegreiddio i systemau rheoli awtomataidd.

‌-Dylunio Torque Isel‌: Mae ymwrthedd hylif lleiaf yn sicrhau gweithrediad llyfn, gan leihau blinder gweithredwr.

‌Gwydnwch a Chynaliadwyedd‌

‌Strwythur Syml‌: Mae llai o gydrannau yn gostwng cyfraddau methiant ac yn ymestyn cyfnodau cynnal a chadw.

‌Gwrth{0}}Jam Design‌: Mae arwyneb pêl llyfn yn lleihau crynhoad cyfryngau, gan atal jamio a achosir gan amhureddau.

‌Nodweddion Diogelwch‌

‌Strwythur Gwrth-Static‌: Mae llwybr dargludol rhwng y coesyn a'r bêl yn gwasgaru gwefrau ffrithiannol, gan atal peryglon rhag trydan statig.

‌Uchel{0}}Tymheredd ac Uchel-Gwrthsefyll Pwysau‌: Mae 2507 o ddur dwplecs yn gwrthsefyll tymereddau hyd at ‌300 gradd‌ a graddfeydd pwysau hyd atPN64‌, gan ei gwneud yn addas ar gyfer amodau eithafol.
