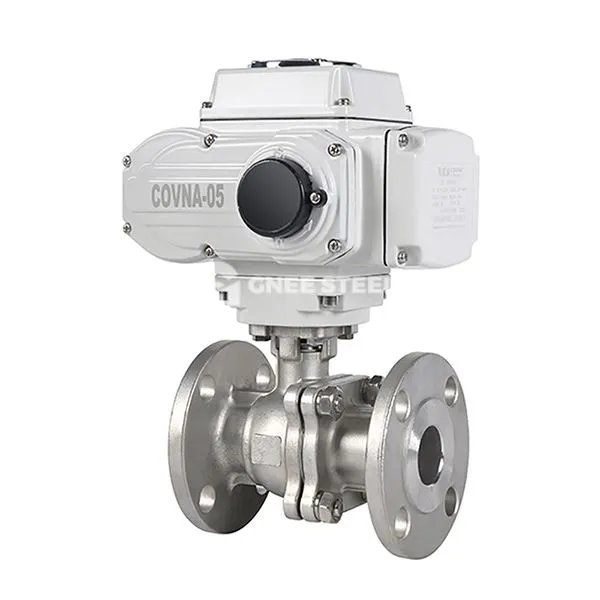

Disgrifiad Falf Bêl Fflange Trydan
Mae falf pêl flange drydan yn falf reoli awtomataidd sy'n cynnwys actuator trydan a falf bêl sy'n gysylltiedig â flange. Mae'n gyrru'r bêl i gylchdroi 90 gradd trwy dderbyn signal trydanol i gael agoriad cyflym a chau neu reoleiddio cyfryngau piblinellau. Mae ei swyddogaethau craidd yn cynnwys:
Rheoli o Bell: Yn addas ar gyfer senarios diwydiannol y mae angen gweithredu awtomataidd (fel piblinellau petroliwm a chemegol), yn cefnogi mewnbwn signal 4-20 ma a gyriant pŵer 220V AC.
Selio uchel: Mae strwythur sêl feddal (PTFE) neu sêl galed (metel i fetel) yn diwallu anghenion gwahanol gyfryngau, ac mae'r lefel gollyngiadau yn cyrraedd lefel ANSI VI.
Nodweddion strwythurol a dylunio
Corff a Deunyddiau Falf:
Mae'r corff falf wedi'i wneud o ddur carbon ffug, dur gwrthstaen neu ddur aloi (fel WCB, 304/316), mae'r cysylltiad flange yn cydymffurfio â safonau GB/ANSI/DIN, ac mae'r gwrthiant pwysau yn cyrraedd pn 16- pn63 (1. {6-6. 4mpa).
Mae wyneb y bêl yn cael ei chwistrellu â carbid (fel carbid twngsten), ac mae'r dyluniad turiant llawn yn lleihau ymwrthedd llif, ac mae'r golled pwysau yn is na falfiau giât yr un manylebau.
Actuator:
Yn meddu ar actuators trydan GT, DSR neu DKJ, system servo adeiledig, math switsh cymorth neu reolaeth math rheoleiddio, a gorchuddion amrediad torque 50-2000 n · m.
Mae'r strwythur gyriant uniongyrchol yn symleiddio gosodiad, mae ganddo amser ymateb byr (fel arfer yn llai na neu'n hafal i 15 eiliad), ac mae'n addas ar gyfer senarios sy'n agor a chau yn aml.
Selio a Diogelwch:
Dyluniad Sêl dual: Mae coesyn y falf yn mabwysiadu pacio PTFE ac O-ring ar gyfer selio dwbl, ac mae sedd y falf yn gwneud iawn am wisgo trwy rag-lwytho'r gwanwyn i sicrhau selio tymor hir.
Fireproof a rhag ffrwydrad: Mae'r actuator yn cwrdd â'r safon Prawf Ffrwydrad EXDⅱBT4, a gall dyluniad y corff falf dewychu wrthsefyll tymereddau eithafol o radd -29 i 450 gradd.
Manyleb Falf Pêl Fflans Trydan
|
Diamedr enwol DN (mm)
|
Dn 15- dn200
|
|
Pwysau enwol
|
Pn1. 0/1.6/2.5/4. 0/6.4mpa
|
|
Cyfrwng cymwys
|
Dŵr/petroliwm/asidau nitrig/asidau asetig/slyri/hylif gludedd ac ati
|
|
Tymheredd addas
|
-40 gradd -+80 gradd (selio ptfe/ppl) -40 gradd -+350 gradd (selio metel)
|
|
Gollyngiadau
|
Yn addas ar gyfer safon ANSI B16.104
|
|
Ongl Rotari
|
90 gradd
|
|
Deunydd Corff
|
CLlC, 304, 316
|
|
Deunyddiau sedd
|
Ptfe (temp nornal), ppl arbennig (temp uchel), selio metel (temp uchel)
|
falf pêl flange drydan
Awgrymiadau dewis:
Cyfryngau cyrydol: Mae'n well gen i gorff falf dur gwrthstaen 316L + strwythur morloi caled (cyfres Q941y-P).
Senarios pwysig-bwysau: Dewiswch gorff falf ffug (fel A105) + Dosbarth 600 neu'n uwch na dyluniad cysylltiad flange.
Gofynion rheoleiddio: ffurfweddu actuator trydan cyfrannol (fel cyfres psq), cefnogaeth 0-90 graddfa linellol gradd.
Ngheisiadau
Diwydiant petrocemegol: cau piblinellau purfa argyfwng, dosbarthiad deunyddiau crai adweithydd.
Energy a Power: Rheoliad System Stêm ar weithfeydd pŵer thermol, rheoli dŵr oeri ar weithfeydd pŵer niwclear.
Peirianneg amddiffyn amgylcheddol: torbwynt canolig cyrydol o weithfeydd trin carthffosiaeth, rheoli llif systemau desulfurization nwy ffliw.
