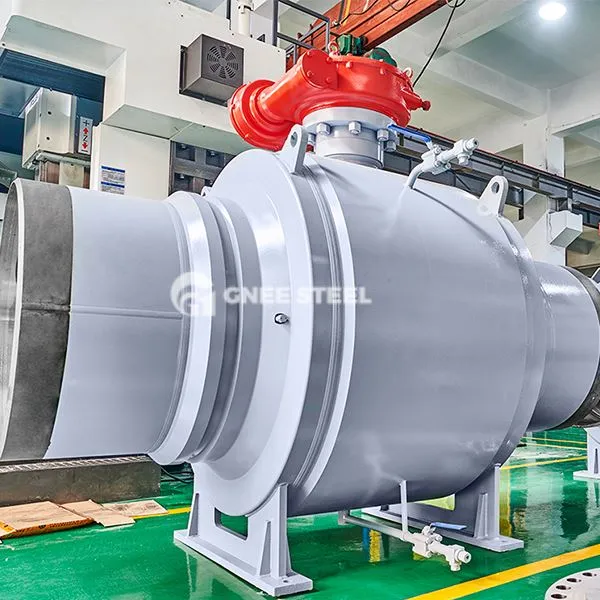

Falfiau pêl subsea

Mae falfiau pêl subsea yn falfiau arbennig sydd wedi'u cynllunio ar gyfer systemau trosglwyddo olew a nwy môr dwfn, wedi'u defnyddio'n bennaf mewn maniffoldiau piblinell tanddwr, terfynellau piblinellau tanfor a phiblinellau trosglwyddo olew a nwy, gyda dyfnder gweithio o hyd at 3, {000 metr. Mae ei swyddogaethau craidd yn cynnwys:

Torbwynt cyfryngau o dan yr amgylchedd pwysedd uchel (10-100 mpa)
A weithredir o bell trwy ROV (robot tanddwr) neu system hydrolig
Gwrthsefyll cyrydiad dŵr y môr ac effaith gwaddod llong danfor.

Cydrannau strwythurol
1. Prif strwythur
Corff Falf: Dur gwrthstaen deublyg uwch (UNS S32750) neu gastio nicel-alwminiwm-bil, cynyddodd trwch y wal 30% -50% o'i gymharu â falfiau tir.
Pêl: Dyluniad turio llawn, wyneb wedi'i chwistrellu â carbid twngsten neu haen aloi wedi'i seilio ar nicel, caledwch wyneb HRC60 neu'n uwch.
2. System Selio
Prif Sêl: SPE (Effaith Piston Sengl) + DPE (Effaith Piston Dwbl) Sêl Gyfuniad, Selio pwysau penodol o 140-180 n\/mm².
Sêl ategol: Modrwy sêl PTFE siâp gwefus + strwythur iawndal gwanwyn metel, iawndal hyd at 5mm.
3. Dyfais amddiffyn
System Rhyddhad Pwysau: Dyfais rhyddhad awtomatig ar gyfer gor -bwysau yn y siambr ganol, gyda'r pwysau rhyddhad wedi'i osod ar 1.3 gwaith o'r pwysau gweithio.
Dyluniad gwrth-cyrydiad: Mae coesyn falf wedi'i wneud o aloi Inconel 625, ac mae'r rhan edau wedi'i gwneud o strwythur gwrth-atafaelu trapesoid.



falfiau pêl subsea



Manteision
Gallu i addasu amgylcheddol eithafol
Gweithrediad parhaus am 30 mlynedd ar 4 gradd mewn amgylchedd dŵr y môr ac ymwrthedd i grynodiad CL- hyd at 19, 000 ppm.
Dibynadwyedd gweithredol
Amser ymateb system gyriant hydrolig<3 seconds, torque output range 2000-15000N-m.
Dyluniad diogel a diangen
Gyda mecanwaith amddiffyn methiant morloi dwbl, cyfradd gollwng llai na neu'n hafal i 0. 01ppm (Safon ISO 5208).
