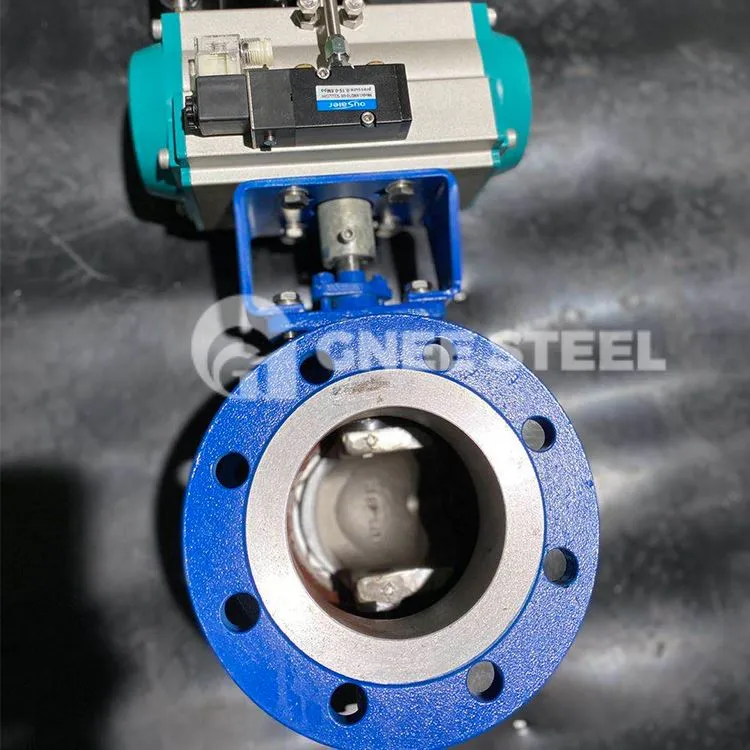

Disgrifiad Falfiau Ball V-porthladd
Mae'r falf bêl siâp V niwmatig yn deillio o'r falf glôb. Mae'n cynnwys yr un weithred cylchdro 90-gradd; fodd bynnag, mae corff y plwg yn sffêr gyda chylchred trwy dwll neu dramwyfa ar hyd ei hechelin. Dylai cymhareb yr arwyneb sfferig i agoriad y porthladd fod yn golygu pan fydd y bêl yn cylchdroi 90 gradd, dylai'r wyneb sfferig gael ei gyflwyno'n llawn yn y fewnfa a'r allfa, a thrwy hynny dorri'r llif i ffwrdd.
V porthladd falfiau pêl Manyleb
| Diamedr Enwol | Math afrlladen 1/2"~10" (DN15~DN250), Math fflans: 1"~28"(DN25~DN700) |
| Graddfa Pwysau | Dosbarth ASME 150 ~ DOSBARTH 300 |
| Cysylltiad | Math fflans (RF, RTJ, FM), math Wafer |
| Deunydd Corff | WCB, WCC,, WC6, WC9, LCB, CF8, CF8M, CF3 .etc |
| Deunydd Trimio | Dur carbon, 304,316,316L,17-4PH |
| Pacio | PTFE, Graffit Hyblyg |
| Golchwr | Golchwr danheddog (CS hynod feddal, SUS316.etc), gasgedi clwyf |
| Cymhareb | 100:1 |
| Arwyneb Sêl | Sêl feddal, sêl fetel |
| Teithio | 90 gradd |
| Gorchuddio | Du ar gyfer Dur Carbon, dur di-staen heb orchudd |
Falfiau V-Port
Defnyddir y falf bêl siâp V niwmatig yn bennaf mewn piblinellau ar gyfer torri, dosbarthu a newid cyfeiriad llif y cyfrwng yn gyflym. Mae gan y falf bêl niwmatig, math newydd o falf a fabwysiadwyd yn eang yn ystod y blynyddoedd diwethaf, y manteision canlynol:
1. Gwrthiant hylif isel, gyda chyfernod gwrthiant sy'n hafal i un adran bibell o'r un hyd.
2. Strwythur syml, maint bach, ac ysgafn.
3. selio dynn a dibynadwy. Mae deunydd arwyneb selio y falf bêl wedi'i wneud yn eang o blastig, gan ddarparu perfformiad selio da, ac fe'i defnyddir yn eang hefyd mewn systemau gwactod.
4. Hawdd i'w weithredu, gydag agor a chau cyflym. Dim ond cylchdro 90 gradd sydd ei angen arno o gwbl agored i gaeedig llawn, gan hwyluso rheolaeth bell.
5. cynnal a chadw hawdd. Mae gan y falf bêl niwmatig strwythur syml, ac mae'r cylch selio yn gyffredinol yn symudol, gan wneud dadosod ac ailosod yn gyfleus.
6. Pan fydd wedi'i agor yn llawn neu wedi'i gau'n llawn, mae wyneb selio'r bêl a'r sedd falf wedi'i ynysu o'r cyfrwng, gan atal erydiad arwyneb selio'r falf wrth i'r cyfrwng fynd heibio.
7. Ystod cais eang, gyda diamedrau yn amrywio o ychydig filimetrau i sawl metr, ac yn addas ar gyfer amodau gwactod uchel a phwysedd uchel.
