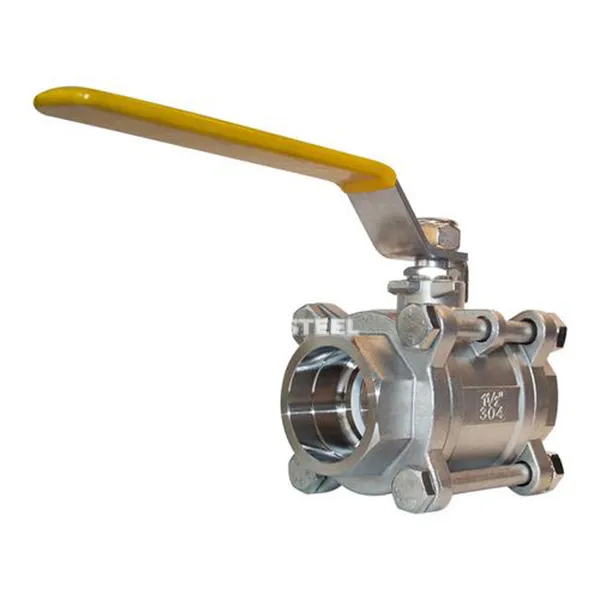

Falf pêl weldio soced

Mae falf pêl weldio ‌socket‌ wedi'i chysylltu â'r biblinell trwy weldio soced. Mae ei rannau agor a chau yn sfferau gyda sianeli crwn. Gellir troi'r cyfrwng ymlaen ac i ffwrdd neu gellir rheoli'r cyfeiriad llif trwy gylchdroi 90 gradd. Fe'i defnyddir yn bennaf mewn systemau piblinellau dŵr, olew, nwy a hylifau cyrydol (fel asidau ac alcalïau). Yr ystod pwysau fel arfer yw 1. 6-6. 4mpa‌, a gall y gwrthiant tymheredd gyrraedd gradd -20 ~ 350 gradd ‌.

Strwythur a nodweddion craidd
‌ Dylunio corff falf‌

‌ Dull Cysylltiad‌: Weldio Soced (SW) Mabwysiadir cysylltiad, sydd wedi'i addasu i ASME B16.11 safonol, hawdd ei osod a selio rhagorol; ‌Material‌: Mae'r corff falf wedi'i wneud yn bennaf o ddur gwrthstaen 304\/316L neu ddur deublyg, sydd ag ymwrthedd cyrydiad cryf ac sy'n addas ar gyfer amodau gwaith cymhleth fel cyfryngau sy'n cynnwys sylffwr; ‌ Ffurf strwythurol‌: ‌Three-Piece‌: mae'n cynnwys corff falf, gorchudd falf, a disg falf, sy'n hawdd ei ddadosod a'i gynnal (fel math Q61F); ‌Full turio\/turio gostyngedig‌: Mae'r dyluniad turio llawn yn lleihau colli pwysau, ac mae'r strwythur turio is yn addas ar gyfer golygfeydd sydd â lle cyfyngedig.
‌
System Selio a Gyrru‌
‌Sealing math‌:
‌Soft SEAL‌: PTFE neu sedd falf rwber, lefel gollyngiadau hyd at ANSI VI, sy'n addas ar gyfer hylifau glân;
‌Hard SEAL‌: stellite 6, yn gwrthsefyll gwisgo gronynnau a thymheredd uchel (llai na neu'n hafal i 450 gradd);
‌Drive Mode‌: Llawlyfr, actuator niwmatig neu drydan, amser ymateb niwmatig sy'n llai na neu'n hafal i 0. 05 eiliad, yn cefnogi teclyn rheoli o bell.

Meintiau: 1\/2 "- 2", dn 15 - dn 50mm

Sgôr Pwysau: Dosbarth150\/600\/800\/1500\/2500 pwys

Deunydd y Corff Falf: A105, F304, F304L, F316, F316L, 4A, F51, ac ati.

Gweithredir gan: lifer, gêr neu niwmatig, hydrolig a thrydan actuator

Cyfryngau: nwy, olew, dŵr, asid

Ffurflen Cysylltiad: Threaded, SW, BW yn gorffen.

Sianel: yn syth trwy fath

Safonau:

Dyluniad: ASME B16.34 \/ BS 5351.

Wyneb yn Wyneb: Safon y Gwneuthurwr.

Diwedd i'r Diwedd: Safon y Gwneuthurwr.

Diwedd Threaded: ASME B1.20.1.

Weldio Soced a Diwedd BW: ASME B16.11.

Prawf: API 598\/BS 6755.

Prawf Diogel Tân: API 597\/API 6FA.



falf pêl weldio soced



Ngheisiadau
Petrocemegol: Torri'r biblinell nwy naturiol sur (q41f -160 p math), gan ddefnyddio corff falf 316L + cyfuniad sêl galed;
Ynni a phwer: Newid canolig o system storio ynni halen tawdd, ymwrthedd tymheredd 450 gradd \/gwrthiant pwysau 32MPA;
Fferyllol a bwyd: SUS316 Corff falf caboledig + sêl feddal, cwrdd â gofynion ardystiad misglwyf;
Trin Dŵr: Ychwanegiad Asiant Trin Carthffosiaeth Pwysedd Uchel, sy'n addas ar gyfer agor a chau amledd uchel (yn fwy na neu'n hafal i 100, 000 gwaith bywyd).
