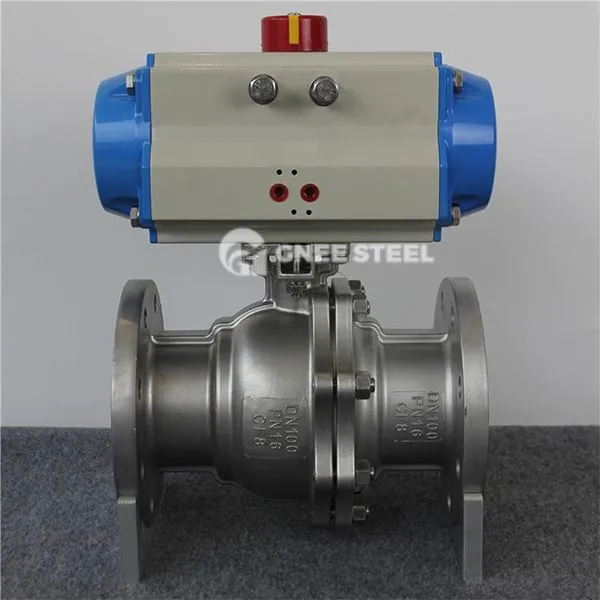

Falfiau pêl pwysedd uchel dur carbon Disgrifiad
Mae falf pêl pwysedd uchel dur carbon yn falf bêl wedi'i gwneud o ddur carbon (fel WCB, A105) fel y prif ddeunydd. Fe'i cynlluniwyd ar gyfer amodau gwaith pwysedd uchel a gall gyflawni toriad canolig neu reoli dargyfeirio trwy gylchdroi 90 gradd.
Manyleb falfiau pêl pwysedd uchel dur carbon
|
Prif Ddeunydd Rhannau |
|
|
Corff, bonet |
Dur carbon/wcb/dur gwrthstaen |
|
Hatalia ’ |
SUS 304, SUS316 |
|
Phelen |
Dur carbon |
|
Seddi |
Ptfe |
|
Pacio coesyn |
Ptfe |
|
Thriniaf |
SUS304 |
|
Maint |
1/2 "~ 4", DN15 ~ DN100 |
|
Ystod pwysau |
ANSI 150 pwys, ANSI 300LB, PN16, PN40,10K, 20K |
|
Safon ddylunio |
ASME B16.34 |
|
Wynebet |
ASME B16.10, DIN3202 F1 |
|
Safon flange |
ASME 16.5, JIS 10K, EN1092 |
|
Safon profi |
API598, DIN 3230, EN12266-1 |
Falfiau pêl pwysedd uchel dur carbon mewn stoc
Nodweddion
- Goddefgarwch pwysau uchel: Uchafswm ymwrthedd pwysau hyd at 100 MPa (megis modelau arbennig ar gyfer systemau hydrolig).
- Dylunio gwrthiant llif low: Mae effeithlonrwydd llif y strwythur diamedr llawn yn fwy na neu'n hafal i 99%, sy'n debyg i wrthwynebiad llif pibell syth.
- Agoriad a chau cyflym: cylchdroi 90 gradd i sicrhau agoriad llawn/cau llawn, ac mae'r amser ymateb yn llai na 0.5 eiliad.
- Gwrthiant a Gwrthiant erydiad: Gall y falf bêl wedi'i selio galed wrthsefyll cyfrwng sy'n cynnwys gronynnau (fel slyri, catalydd).
- Economaidd: Dim ond 50% ~ 70% o'r falf dur gwrthstaen yw'r gost o'r un fanyleb.
Ceisiadau
Cludiant Energy
Toriad piblinell olew a nwy naturiol (prif biblinell pwysedd uchel uwchben dosbarth 600);
System storio a chludo nwy naturiol hylifedig (LNG), addasiad tymheredd -196 gradd.
Proses industrial
Rheoli deunydd adweithydd cemegol (ymwrthedd pwysau sy'n fwy na neu'n hafal i 25 MPa);
Rheoliad stêm boeler gorsafoedd pŵer (gwrthiant tymheredd morloi caled 570 gradd).
Cyfryngau arbennig
System hydrolig (cylched olew pwysau ultra-uchel 100 MPa);
Nwyon fflamadwy a ffrwydrol fel ocsigen ac ethylen (strwythur gwrth-statig).
