Disgrifiad falf pêl flanged 3-pc
Mae falf pêl flanged tri darn yn fath o falf ddiwydiannol gyda strwythur bollt tair cydran, sy'n gysylltiedig â phiblinell trwy flange i sicrhau torbwynt effeithlon a rheolaeth llif hylif. Mae ei nodweddion craidd fel a ganlyn:
Cyfansoddiad strwythurol
Strwythur corff falf tair cydran
Bonedau chwith a dde: dur bwrw (WCB) neu ddur gwrthstaen (CF8M), wedi'i gysylltu â'r corff falf canolraddol trwy folltau;
Corff Falf Ganolradd Corff Canolradd: Yn lapio'r cydosodiad pêl a sêl, y gellir ei ddadosod ar wahân ar gyfer cynnal a chadw.
System Actio SEAL
Pêl: Dyluniad diamedr llawn (diamedr cyfartal â phiblinell), triniaeth caledu wyneb i wella ymwrthedd gwisgo;
Sedd arnofio: Strwythur wedi'i lwytho i'r gwanwyn, o dan bwysau canolig, pwyswch y bêl yn awtomatig i gyflawni dwy-gyfeiriadol. Sedd arnofio: Strwythur wedi'i lwytho i'r gwanwyn, cywasgiad awtomatig y bêl o dan bwysau canolig i gyflawni selio dwyochrog;
STEM: Dyluniad gwrth-echiant wedi'i osod yn is, blwch pacio gan ddefnyddio graffit hyblyg + cywasgiad gwanwyn disg.
Rhyngwyneb cysylltiad flange
Yn cydymffurfio ag ANSI, DIN a flanges safonol eraill, mae pwysau yn gorchuddio PN16 ~ PN64 (Dosbarth 150 ~ 400).
Manyleb falf pêl flanged 3-pc
| Heitemau | Ss304 ss 316 3 pc falf pêl flanged | ||
| Ystod maint | DN15 i DN100 (1/2 "i 10") | ||
| Sgôr pwysau | 1000 wog | ||
| Diwedd Cysylltiad | Flange/edau | ||
| Deunyddiau corff | SS304 SS316 | ||
| Deunyddiau sedd | Ptfe | ||
| Tymheredd Gwaith | PTFE yn llai na neu'n hafal i 180 gradd, roedd metel yn eistedd yn llai na neu'n hafal i 350 gradd | ||
| Active dewisol | Actio niwmatig neu drydan ac actio neu lawlyfr | ||

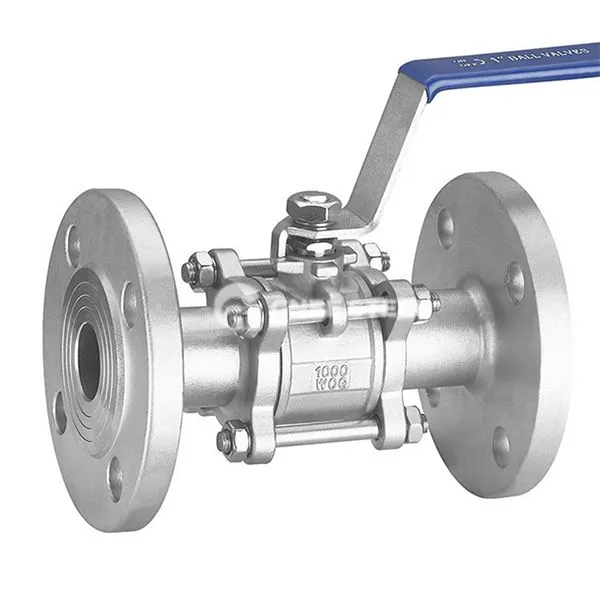

Falf pêl flanged 3-pc
Nodweddion
Cynaliadwyedd symudadwy
Mae strwythur tri darn yn caniatáu tynnu'r bonet mewn-lein ac ailosod morloi heb ddatgysylltu'r biblinell.
Ymwrthedd llif isel a chylchrediad effeithlon
Cyfernod gwrthiant llif dyluniad turio llawn sy'n llai na neu'n hafal i 0.08, colli llif yn agos at sero.
Ystod eang o gymhwysedd
Ystod tymheredd: -29 gradd ~ 350 gradd (sêl feddal) / -196 gradd ~ 550 gradd (sêl galed fetel);
Cyfrwng cymwys: Dŵr, Olew cyfrwng y cymhwysiad: Dŵr, olew, toddiannau asid ac alcali a chyfryngau arbennig fel ocsigen ac ethylen.
Symud a chau cyflym
Cylchdro 90 gradd i sicrhau actiwadyddion llawlyfr, niwmatig neu drydan yn llawn agor/cau, cefnogi.
Ngheisiadau
- Cynhyrchu cemegol: Rheoli mewnforio ac allforio adweithydd, cludiant cyfryngau cyrydol (asid/alcali);
- Piblinell Ynni: Casglu a Throsglwyddo Olew a Nwy, Piblinell Pwysedd Uchel Gorsaf LNG;
- System Trin Carthffosiaeth Offer Diogelu'r Amgylchedd, Piblinell Dihalmentiad Dŵr y Môr;
- Bwyd a fferyllol: Rheoli hylif aseptig (gyda chorff falf caboledig misglwyf).
