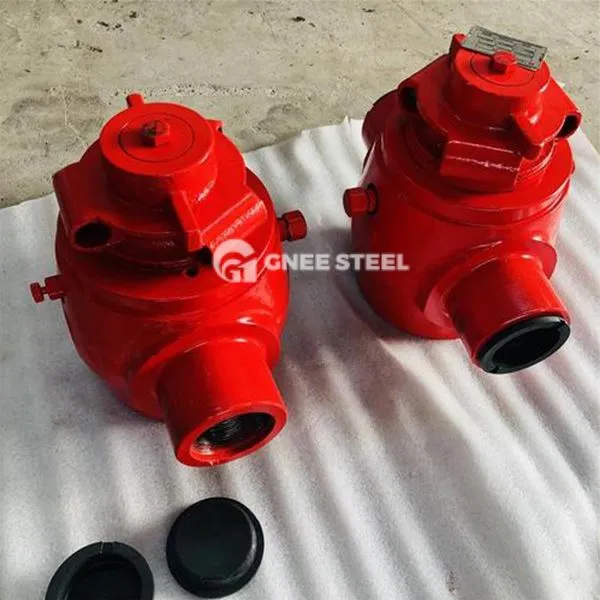

Falf plwg pwysedd uchel

Mae falf plwg pwysedd uchel yn arbennig o fwy na neu'n hafal i PN4 . 0mpa (Dosbarth 300) uwchlaw amodau gwaith pwysedd uchel y falf torri cylchdro, a'i chraidd yw cylchdroi'r corff plwg conigol neu silindrog i reoli'r cyfrwng ymlaen ac i ffwrdd.

Nodweddion strwythurol
Dyluniad corff falf wedi'i atgyfnerthu
Corff falf dur carbon ffug/aloi ffug integrol (e . g . wc6, cf8m), cynyddodd trwch wal 30% o'i gymharu â chorff falf safonol, capasiti dwyn pwysau hyd at pn16 . 0MPA (dosbarth 900).
Sêl gytbwys wedi'i mowntio gwrthdro
The plug is installed upside down, and the bottom balance hole introduces medium pressure, which pushes the plug close to the valve seat to form a self-reinforcing seal, and the sealing specific pressure is >6 . 0mpa.
Arwyneb selio carbid
Plwg arwyneb uwchsonig chwistrellu twngsten carbid (caledwch hrc 65+) neu blatio aloi nicel-ffosfforws (hrc 58-60), yn gwrthsefyll gronynnau solet sydd wedi'u cynnwys yn yr ymolchi {{{3}
System iro olew
Sianel chwistrellu saim integredig, chwistrelliad rheolaidd o selio saim i lenwi'r bwlch selio, gan rwystro treiddiad cyfryngau cyrydol a lleihau'r torque ffrithiant .

• Deunydd corff falf:

Rhaid ffugio dosbarth 300 ac uwch, dur carbon (A105) neu ddur aloi (WC6/F22);
Mae angen dur gwrthstaen austenitig ar gyfryngau cyrydol (cf8m/316l) .

• Math o Sêl:

Amodau pwysedd uchel Sêl galed metel gorfodol (wyneb aloi carbid / stellite twngsten);
Gofynion Caledwch Arwyneb Sêl sy'n fwy na neu'n hafal i HRC 58.

• Math o Gysylltiad:

Cysylltiad flange: gweithredu safon ANSIB16.5 (arwyneb selio RF/RTJ);
Cysylltiad Weldio Butt: Gweithredu Safon ANSIB16 . 25 (DN yn fwy na neu'n hafal i 50 piblinell pwysedd uchel .).

• Model Sêl Meddal: wedi'i gyfyngu i ddosbarth 300 neu'n is, tymheredd -29 gradd ~ 180 gradd (sedd falf ptfe);
• Math o Sêl Caled: Gorchuddio Dosbarth Pwysedd Llawn, Tymheredd -29 Gradd ~ 550 Gradd (Sedd Falf Alloy wedi'i seilio ar Nickel) .

•

Falf plwg pwysedd uchel



Ngheisiadau

Echdynnu olew a nwy
For use in sulphur-containing oil and gas wellhead installations (Class 600) to achieve emergency cut-off at pressures >15 MPa gydag amser ymateb o<3 seconds.
Diwydiant Mireinio Olew a Chemegol
Rheoli adweithyddion tymheredd uchel a phwysedd uchel mewn planhigion hydrocracio (tymheredd 425 gradd /gwasgedd PN 16 . 0 MPa), gan reoleiddio llif cymysgeddau olew hydrogen.
Piblinell pellter hir
Main line cut-off valve (DN600/Class 600), withstand water hammer impact pressure>10MPa, i atal damweiniau rhwygo piblinell .
Ynni pŵer
System Trap Stêm Uned Supercritical (Tymheredd 540 Gradd), Strwythur Sêl Caled Er mwyn osgoi gollyngiad stêm tymheredd uchel .

Manteision

Addasrwydd Cyflwr Gweithio Eithafol
Mae'r strwythur morloi caled yn gallu gwrthsefyll tymheredd uchel o 425 gradd a gwasgedd uchel PN16 . 0mpa, yn llawer uwch na therfyn y falf plwg cyffredin (PN2.5MPA/180 gradd).
Diogelwch gollwng sero
Sêl fetel + llenwad saim i gyflawni ANSI B16 . 104 Dosbarth VI Zero Leakage, sy'n addas ar gyfer cyfryngau gwenwynig a fflamadwy (fel hydrogen sylffid).
Bywyd Gwrthiant Sgwrio Hir
Tungsten carbide coated plugs in sandy media life>100, 000 gwaith yn agor ac yn cau, fwy na 5 gwaith yn fwy na falfiau sêl feddal .
Costau cynnal a chadw isel
Gellir cynnal y system chwistrellu saim ar -lein, nid oes angen datgymalu'r falf ar ôl i'r is selio gael ei wisgo, gall ailgyflenwi'r saim selio adfer y perfformiad .
