Disgrifiad Falf Plug Efydd
Mae falf plwg efydd yn falf wedi'i gwneud o efydd wedi'i chastio (aloi tun copr) fel y prif ddeunydd . gall wireddu hylif i ffwrdd neu reolaeth cyfeiriad llif trwy gylchdroi'r corff plwg conigol/silindrog gan 90 gradd . Mae ei strwythur yn cynnwys:
Corff falf efydd a chorff plwg: strwythur morloi caled metel daear manwl;
Sêl pacio: Defnyddir asbestos wedi'i allyrru'n olew neu bacio graffit wrth goesyn y falf i atal gollyngiadau;
Dull gweithredu: Mae'r handlen neu'r olwyn law yn cael ei chylchdroi 90 gradd i agor a chau .
Manyleb falf plwg efydd
| Baramedrau | Ystod rifiadol |
|---|---|
| Diamedr | Dn 15- dn50 (confensiynol), uchafswm dn200; |
| Lefel pressure | Dosbarth 125/150 (yn cyfateb i PN10/16); |
| Ystod tymheredd | Llai na neu'n hafal i 120 gradd (confensiynol), gall aloion arbennig gyrraedd 200 gradd; |
| Chysylltiad | Edau allanol (NPT/BSP yn bennaf); |
| Cyfryngau cymwys | Dŵr, dŵr y môr, olew, nwy nad yw'n cyrydol |
Safonol
| Math Safonol | American Standard | Cynnwys Craidd |
|---|---|---|
| Sgôr Design a Pwysau | ASME B16.34 | Graddfeydd tymheredd pwysau falf, gofynion cryfder strwythurol; |
| Falf efydd arbennig | MSS sp -80 | Falf Giât Efydd/Falf Stop/Falf Plug Trwch wal, technoleg deunydd; |
| Cysylltiad edafedd | ANSI B 1.20.1 (edau npt) | Dimensiynau a goddefiannau rhyngwyneb |

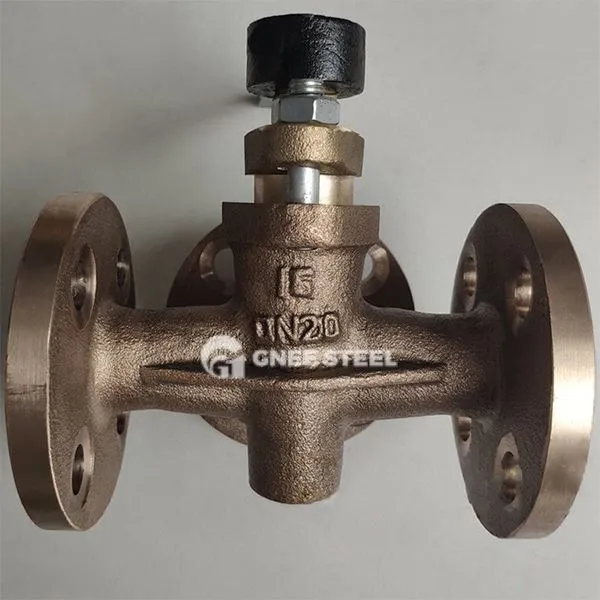

Falf plwg efydd
Nodweddion
Gwrthiant cyrydiad: Mae efydd yn gallu gwrthsefyll dŵr y môr a chyrydiad asid gwan, yn well na phres;
Gwisgo ac ymwrthedd gronynnau: caledwch uchel, sy'n addas ar gyfer cyfryngau sy'n cynnwys gronynnau solet;
Selio dibynadwy: Sêl galed fetel + pacio amddiffyniad dwbl, cyfradd gollwng isel wrth ei defnyddio yn y tymor hir;
Hawdd i'w Gweithredu: Cylchdro 90 Gradd Agor a Chau, Torque Bach;
Strwythur cryno: maint bach, sy'n addas ar gyfer golygfeydd â gofod cyfyngedig .
Ceisiadau
1. Adeiladu Llongau a Pheirianneg Forol
Scenarios: piblinellau dŵr y môr, systemau balast, cludo olew tanwydd; Function: ymwrthedd i gyrydiad chwistrell halen, toriad hylif cyflym .
2. petrocemegol ac egni
Scenario: piblinellau olew pwysedd isel, systemau dosbarthu nwy naturiol; Function: Newid Gwyro Canolig a Chyfarwyddyd Llif (Falf tair ffordd) .
3. Trin Dŵr Diwydiannol
Scenario: system ddŵr oeri, piblinell carthion boeler; Function: rheoleiddio llif, ymwrthedd i amhureddau ansawdd dŵr yn gwisgo .
4. System diffodd tân
Scenario: piblinellau dŵr tân, rheolaeth taenellu; Function: agoriad cyflym a chau i sicrhau ymateb brys .
