A falf bêl â llawyn fath o falf sy'n rheoli llif hylif trwy weithredu handlen neu olwyn law. Fe'i defnyddir yn eang mewn systemau piblinell diwydiannol. Mae ei strwythur craidd yn cynnwys corff falf, pêl, coesyn falf, cydrannau selio, a dyfais weithredu. Mae twll trwodd yn rhan ganolog y bêl. Pan fydd y twll trwodd i'r un cyfeiriad â'r biblinell, gall yr hylif fynd trwodd yn esmwyth, gan gyflawni'r cyflwr agored; pan fydd yr handlen wedi'i chylchdroi 90 gradd i wneud twll trwodd y bêl yn berpendicwlar i gyfeiriad y biblinell, mae'r llif hylif yn cael ei dorri i ffwrdd, gan gyflawni'r swyddogaeth cau.
Oherwydd ei agoriad a'i gau cyflym a'i weithrediad syml, mae gan y falf bêl â llaw werth cymhwysiad sylweddol mewn trin dŵr, petrocemegol, cludo nwy naturiol, HVAC, a systemau eraill.
Mae GNEE Group wedi bod yn cynhyrchu falfiau pêl â llaw ers 18 mlynedd ac mae'n cynnig gwasanaethau ymgynghori ac addasu dewis falf.Atebion Falf Byd-eang - Cysylltwch â'n Harbenigwyr Nawr!
falf pêl â llaw Paramedrau manyleb
Deunydd: WCB, ZG1Cr18Ni9Ti, ZG1Cr18Ni12Mo2Ti, CF8 (304), CF3 (304L), CF8M (316), CF3M (316L), Ti
Diamedr allanol enwol: DN50 - DN350
Pwysedd enwol: PN1.6 - 25MPa
Tymheredd sy'n gymwys: -46 gradd - 500 gradd
â llaw bêl-falf Egwyddor gweithio
Mae egwyddor weithredol falf bêl â llaw yn seiliedig ar symudiad cylchdro'r bêl. Pan fo angen agor y falf, mae'r gweithredwr yn cylchdroi'r handlen weithredu yn wrthglocwedd, ac mae coesyn y falf yn gyrru'r bêl i gylchdroi, gan achosi i'r twll crwn ar y bêl alinio â'r biblinell, gan ganiatáu i'r hylif lifo'n esmwyth. I'r gwrthwyneb, pan fydd angen cau'r falf, mae'r gweithredwr yn cylchdroi'r handlen weithredu yn glocwedd, ac mae'r bêl yn cylchdroi i sefyllfa berpendicwlar i'r biblinell, ac ar yr adeg honno mae'r twll crwn ar gau, ac ni all yr hylif fynd heibio. Trwy addasu ongl cylchdroi'r bêl, gellir rheoli cyfradd llif yr hylif i ryw raddau.
falf pêl â llaw Nodweddion a Manteision
- Strwythur syml: Mae strwythur y falf bêl â llaw yn gymharol syml, sy'n cynnwys dim ond ychydig o gydrannau allweddol. Mae'n hawdd ei gynhyrchu a'i gynnal.
- Cyfleustra gweithredol: Mae'r falf bêl â llaw yn hawdd i'w gweithredu ac mae ganddi faint bach. Gellir ei wneud â diamedrau mawr, gan ei gwneud yn gyfleus i'w osod a'i ddefnyddio mewn systemau piblinell.
- Mae perfformiad selio yn ddibynadwy: Mae arwynebau selio'r falf bêl â llaw yn parhau i fod mewn cyflwr caeedig y rhan fwyaf o'r amser, ac maent yn llai tebygol o gael eu herydu gan y cyfrwng. Felly, mae'r perfformiad selio yn ddibynadwy.
- Ystod cais eang: Mae'r falf bêl â llaw yn addas ar gyfer gwahanol amodau cyfryngau a thymheredd, a gall ddiwallu anghenion gwahanol feysydd diwydiannol.
- Gwydn: Mae'r corff sfferig wedi'i wneud o ddeunydd sy'n gwrthsefyll traul, a all wrthsefyll pwysedd uchel a chyfradd llif uchel o hylifau, a thrwy hynny ymestyn oes gwasanaeth y falf.
falf pêl â llaw Cais
Mae falfiau pêl llaw wedi'u defnyddio'n helaeth mewn amrywiol feysydd oherwydd eu perfformiad rhagorol a'u hystod eang o gymwysiadau. Er enghraifft:
- Diwydiant Cemegol: Yn y diwydiant cemegol, defnyddir falfiau pêl llaw i reoli llif amrywiol gyfryngau cemegol, gan sicrhau sefydlogrwydd a diogelwch y broses gynhyrchu.
- Petrolewm: Yn ystod y broses o echdynnu a phrosesu olew, defnyddir falfiau pêl â llaw i reoli cludo a dosbarthu olew a nwy, yn ogystal ag ar gyfer amddiffyn a chynnal a chadw offer.
- Nwy naturiol: Yn y system drosglwyddo nwy naturiol, defnyddir falfiau pêl llaw i reoli llif a phwysau nwy naturiol, gan sicrhau diogelwch a sefydlogrwydd y broses drosglwyddo.
- Trin dŵr: Yn y system trin dŵr, defnyddir falfiau pêl â llaw i reoli llif dŵr ymlaen / i ffwrdd ac addasu, yn ogystal ag ar gyfer glanhau a chynnal a chadw'r offer.
- Fferyllol: Yn ystod y broses gynhyrchu fferyllol, defnyddir falfiau pêl llaw i reoli hylifau glân a di-haint, gan sicrhau ansawdd a diogelwch y cynnyrch.

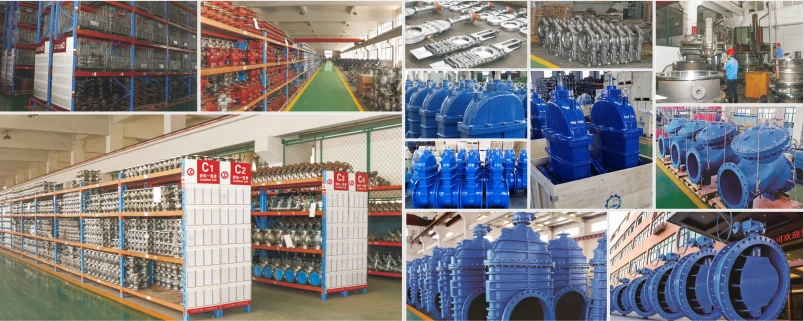

ffatri falf pêl â llaw
