Mae'r falf wirio byffer math pili-pala yn cynnwys disg falf, dyfais byffer, a falf addasu micro. Mae'n defnyddio technoleg weldio wyneb selio dur di-staen a strwythur selio ecsentrig triphlyg. Ar gael mewn diamedrau o 40-1400mm, gall drin cyfryngau gan gynnwys dŵr, olew a dŵr gwastraff, ac mae'n addas ar gyfer tymheredd hyd at 200 gradd. Gyda silindr byffer, mae'r falf yn cau'r falf yn araf trwy reoli'r gyfradd llif olew hydrolig trwy'r falf reoleiddio, gan leihau effeithiau morthwyl dŵr. Yn cael ei ddefnyddio'n bennaf mewn systemau cyflenwi dŵr diwydiannol, gweithfeydd trin dŵr gwastraff, a systemau ategol pwysau, mae'n cynnwys ymwrthedd hylif isel a selio dibynadwy.
Nodweddion Strwythurol
Corff Falf a Phlât Glöyn Byw: Mae gan y corff falf strwythur cryno ac fel arfer caiff ei gastio, wedi'i wneud o ddeunyddiau megis haearn bwrw, dur bwrw, a dur di-staen. Mae'r plât glöyn byw wedi'i siâp disg a'i osod yn y corff falf, gan gylchdroi o amgylch pin y tu mewn i sedd y falf i agor a chau'r falf.
Strwythur Selio: Defnyddir morloi meddal yn gyffredin, fel modrwyau selio wedi'u gwneud o rwber nitrile, wedi'u gosod ar y plât glöyn byw neu'r corff falf, yn ffitio'n dynn yn erbyn y sedd falf i gyflawni sêl. Mae rhai falfiau gwirio byffer math glöyn byw yn defnyddio dyluniad ecsentrig triphlyg neu ddwbl, gan ganiatáu i'r plât glöyn byw ffitio'n well yn erbyn sedd y falf pan fydd ar gau, gan wella perfformiad selio a lleihau gollyngiadau.
Dyfais Clustogi: Mae dyfeisiau a ddefnyddir yn gyffredin yn cynnwys silindrau hydrolig neu ffynhonnau. Mae silindrau hydrolig yn rheoleiddio cyflymder cau'r plât glöyn byw trwy reoli llif hylif hydrolig; mae ffynhonnau'n defnyddio eu hegni potensial elastig i ddarparu grym byffro yn ystod proses gau'r plât glöyn byw, gan arafu'r cyflymder cau ac atal morthwyl dŵr.
Egwyddor Gweithio
Pan fydd y cyfrwng yn llifo i'r cyfeiriad penodedig, mae pwysedd y cyfrwng yn gweithredu ar y plât glöyn byw, gan oresgyn ei bwysau a'i ffrithiant ei hun, gan wthio'r plât glöyn byw i gylchdroi o gwmpas y pin ac agor, gan ganiatáu i'r cyfrwng basio'n esmwyth drwy'r falf. Pan fydd y cyfrwng yn llifo i'r cyfeiriad arall, mae'r plât glöyn byw yn cylchdroi i'r cyfeiriad cau o dan ei bwysau ei hun a phwysau gwrthdro'r cyfrwng. Ar yr adeg hon, mae'r ddyfais glustogi yn dechrau gweithredu, gan reoli cyflymder cau'r plât glöyn byw, gan gau'r rhan fwyaf o'r darn yn gyflym yn gyntaf, ac yna cau'r rhan sy'n weddill yn araf, a thrwy hynny ddileu'r genhedlaeth o gopaon morthwyl dŵr dinistriol yn effeithiol.
Nodweddion Perfformiad
Gwrthiant Hylif Isel: Mae llwybr mewnol syml y falf yn lleihau'r rhwystr i lif canolig pan fydd y plât glöyn byw ar agor. O'i gymharu â mathau eraill o falfiau gwirio, megis falfiau gwirio swing, mae ganddo ymwrthedd hylif is o dan yr un amodau gweithredu, gan leihau'r defnydd o ynni.
Perfformiad Selio Da: Gan ddefnyddio modrwyau selio rwber o ansawdd uchel neu strwythur selio ecsentrig, mae'n sicrhau perfformiad selio'r falf yn y cyflwr caeedig yn effeithiol, gan atal gollyngiadau canolig.
Effaith Clustogi Sylweddol: Trwy weithrediad y ddyfais glustogi, gellir osgoi morthwyl dŵr a achosir gan gau yn sydyn, gan amddiffyn y system biblinell ac offer cysylltiedig rhag difrod a achosir gan effaith morthwyl dŵr.
Gweithrediad Sensitif: Mae'r plât glöyn byw yn agor ac yn cau yn seiliedig ar lif y cyfrwng ei hun, heb fod angen ffynhonnell pŵer allanol. Mae ei weithred cyd-gloi â phympiau ac offer arall yn gyflym, gan ymateb yn brydlon i newidiadau mewn cyfeiriad llif canolig.
Ardaloedd Cais
Cyflenwad Dŵr Diwydiannol: Defnyddir mewn cynhyrchu diwydiannol ar gyfer systemau piblinellau cyflenwad dŵr i atal ôl-lifiad a diogelu pympiau ac offer trin dŵr eraill. Defnyddir yn helaeth mewn systemau cylchrediad dŵr oeri a systemau cyflenwi dŵr diwydiannol mewn diwydiannau fel cemegol, dur a phŵer.
Trin Carthffosiaeth: Wedi'i osod yn allfa pwmp gweithfeydd trin carthffosiaeth i atal ôl-lifiad carthion rhag niweidio pympiau a phiblinellau, gan sicrhau gweithrediad arferol y broses trin carthffosiaeth.
Cyflenwi Dŵr a Draenio Adeiladu: Gellir ei ddefnyddio mewn systemau cyflenwi dŵr a draenio o adeiladau preswyl a masnachol uchel, yn enwedig mewn systemau cyflenwi dŵr dan bwysau, gan atal morthwyl dŵr yn effeithiol a diogelu diogelwch piblinellau ac offer.

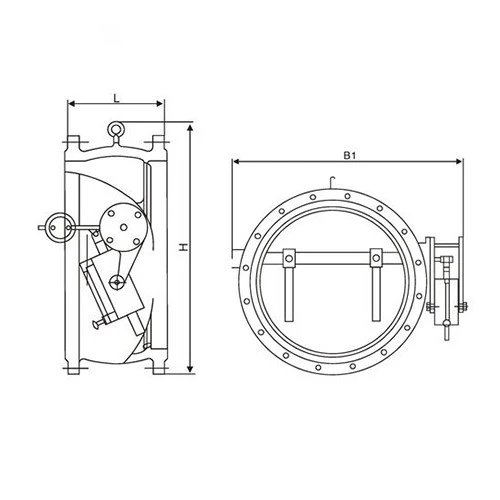

Tynnu llun Falf Gwirio Clustog Math Glöyn byw
