api 6d trunnion bêl-falf gosod
Mae falf bêl trunnion API 6D yn fath arbennig o falf bêl gyda nodwedd allweddol: yn wahanol i falf pêl arnofio, nid yw'r bêl yn symud yn rhydd ond mae'n cael ei osod y tu mewn i'r corff falf gan ddau neu fwy o drinion (bearings fel arfer). Mae'r dyluniad hwn yn sicrhau bod y bêl yn aros mewn sefyllfa sefydlog yn ystod agor a chau, gan atal ffrithiant uniongyrchol rhwng y bêl a'r sedd falf, gan leihau traul sedd yn sylweddol ac ymestyn bywyd gwasanaeth y falf. Ar ben hynny, gall y strwythur trunnion wrthsefyll pwysau uwch, gan wneud falfiau pêl tunnion yn addas ar gyfer cymwysiadau diamedr uchel, pwysedd uchel.

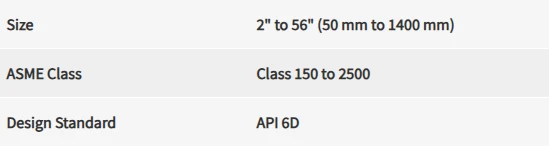

Manyleb
Nodweddion Strwythurol
- Dyluniad Cymorth Truncate
Mae'r bêl yn cael ei gosod ar y corff falf ar y ddwy ochr gan drynnions (siafftiau byr), yn wahanol i ddyluniad rhydd-falfiau pêl arnofiol traddodiadol.
Mae'r trunions yn cael eu cefnogi gan y pwysedd canolig, gan atal cywasgu gormodol rhwng y bêl a'r sedd falf, lleihau gwisgo, ac ymestyn bywyd y gwasanaeth.
- Selio Deugyfeiriadol
Mae falfiau pêl twnniwn a fewnforir fel arfer yn defnyddio strwythur selio deugyfeiriadol, gan gyflawni selio dibynadwy waeth beth fo'r cyfeiriad llif canolig.
Mae'r sedd falf wedi'i dylunio gyda strwythur selio wedi'i lwytho â sbring neu ei hun i addasu i amrywiadau pwysau a newidiadau tymheredd.
- Diamedr Mawr ac Addasrwydd Pwysedd Uchel
Gellir ei ddylunio ar gyfer DN50 ~ DN1200 (2 "~ 48") neu hyd yn oed diamedrau mwy, gyda graddfeydd pwysau yn cwmpasu Dosbarth 150 ~ Dosbarth 2500 (PN16 ~ PN420).
Mae'r cymorth trunnion yn gwasgaru'r gwasgedd canolig, gan ei wneud yn addas ar gyfer -pwysedd uchel, tymheredd uchel, neu amodau cyfryngau cyrydol.
- Dyluniad Diogelwch Tân
Mae'r deunydd sedd falf fel arfer yn cynnwys strwythur cyfansawdd o forloi metel a meddal (fel PTFE). Mewn achos o dân, gall y rhan fetel ffurfio sêl frys i atal gollyngiadau.
Egwyddor Gweithio
Cyflwr Agored
Cylchdroi coesyn y falf 90 gradd, gan alinio'r sianel bêl â'r biblinell, lleihau ymwrthedd llif canolig a lleihau gostyngiad pwysau.
Cyflwr Caeedig
Cylchdroi'r bêl 90 gradd i safle fertigol, gan sicrhau sêl dynn rhwng y sedd falf ac arwyneb y bêl, gan dorri llif canolig i ffwrdd.
Mae cefnogaeth Trundle yn sicrhau nad yw'r bêl yn symud o dan bwysau uchel, gan gynnal perfformiad selio.
Senarios Cais
- Diwydiant Olew a Nwy
Piblinellau olew, gweithfeydd prosesu nwy naturiol, purfeydd, ac ati, a ddefnyddir i reoli cyfryngau olew a nwy pwysedd uchel.
- Meysydd Cemegol a Phetrocemegol
Systemau piblinell sy'n trin cyfryngau cyrydol (fel asidau, alcalïau, toddyddion), sy'n gofyn am falfiau sy'n gwrthsefyll cyrydiad cemegol.
- Diwydiant Pŵer
Piblinellau stêm, systemau dŵr bwydo boeleri, ac amodau-tymheredd uchel,-uchel-eraill.
Trin Dŵr a Pheirianneg Ddinesig
Piblinellau cyflenwad dŵr mawr, gweithfeydd trin carthion, ac ati, sy'n gofyn am falfiau gollyngiadau mawr, diamedr isel.
Manteision a Chyfyngiadau
Manteision:
Dibynadwyedd Uchel: Mae cefnogaeth Trunnion yn lleihau sifft pêl, gan sicrhau perfformiad selio sefydlog.
Hyd oes hir: Mae dyluniad ffrithiant isel yn lleihau traul ac yn ymestyn cyfnodau cynnal a chadw.
Addasrwydd uchel: Gellir ei addasu gyda deunyddiau arbennig megis deunyddiau sy'n gallu gwrthsefyll tymheredd uchel, gwrthsefyll cyrydiad a ffrwydrad.
Trorym gweithredu isel: Mae strwythur Trunnion yn lleihau trorym agor a chau, gan hwyluso rheolaeth awtomataidd.
Cyfyngiadau:
Cost uwch: Strwythur cymhleth, deunyddiau o ansawdd uchel, a phris uwch yn gyffredinol na falfiau pêl arnofiol.
Pwysau trymach: Mae-falfau diamedr mawr angen ystyried gofod gosod a strwythur cynnal.
Gofynion cywirdeb gosod uchel: Sicrhau crynoder rhwng y trunion a'r sedd falf i atal gollyngiadau.
Argymhellion Dethol a Chynnal a Chadw
Pwyntiau Dethol
Nodweddion cyfryngau: Dewiswch ddeunydd corff falf (ee, dur carbon, dur di-staen, dur aloi) yn seiliedig ar dymheredd, pwysedd a chyrydedd.
Gofynion selio: Penderfynwch a oes angen sêl feddal (dim gollyngiad) neu sêl fetel caled (-amodau tymheredd uchel).
Dull gweithredu: Ysgogi â llaw, niwmatig, trydan neu hydrolig, wedi'i ddewis yn seiliedig ar ofynion awtomeiddio.
Argymhellion Cynnal a Chadw
Archwiliad rheolaidd: Gwiriwch selio sedd falf a iro tunnion bob 6-12 mis.
Glanhau a chynnal a chadw: Tynnwch adneuon o'r corff falf i atal amhureddau rhag sgraffinio wyneb y bêl.
Amnewid morloi: Amnewid y seliau sedd falf bob 3-5 mlynedd, yn dibynnu ar amlder defnydd.
