Mae'rFalf pêl dur di-staen waferyn fath o bêl-falf wedi'i wneud o ddur di-staen ac wedi'i gysylltu gan y dull flange. Mae'n perthyn i'r math o falfiau cau-i ffwrdd. Ei gydran graidd yw'r bêl, a all agor neu gau'r hylif yn gyflym trwy gylchdroi 90 gradd. Mae'r deunydd dur di-staen yn ei roi ag ymwrthedd cyrydiad rhagorol, ymwrthedd tymheredd uchel a chryfder mecanyddol, gan ei wneud yn addas ar gyfer amodau gwaith caled amrywiol ac a ddefnyddir yn eang mewn meysydd megis diwydiant cemegol, petrolewm, nwy naturiol, bwyd a fferyllol.
Mae Grŵp GNEE wedi bod yn gweithgynhyrchu falfiau ers 18 mlynedd ac mae'n cynnig gwasanaethau ymgynghori ac addasu dewis falfiau.Croeso i Archebion Falf Swmp - Cyflwyno'ch Ymholiad!
Wafer dur gwrthstaen bêl-falf Dangosyddion Technegol
Ystod diamedr enwol: DN15 - DN600 (1/2" - 24")
Pwysedd enwol: PN{0}} MPa (Dosbarth 150 - 600LB)
Amrediad tymheredd cymwys: -196 gradd i 680 gradd (a bennir gan ddeunydd y cylch selio. Mae PTFE yn amrywio o -29 gradd i 180 gradd, ac mae polyoxymethylene yn ymestyn hyd at 300 gradd)
Dulliau gyrru: Llawlyfr, Niwmatig, Trydan, Hydrolig
Ffurflen selio: Selio elastig (safonol), Selio metel (ar gyfer -amodau tymheredd uchel)
Cyfryngau cymwys: dŵr, stêm, cynhyrchion olew, asid nitrig, asid asetig, cyfryngau ocsideiddio, wrea, nwy naturiol, hylifau cyrydol ag eiddo asid ac alcali, ac ati.
Wafer dur gwrthstaen bêl-falf Nodwedd Graidd
Dyluniad tenau iawn
Mae hyd y corff falf yn cael ei fyrhau 40% i 50% o'i gymharu â falfiau pêl cyffredin, ac mae'r pwysau'n cael ei leihau gan fwy na 30%. Mae hyn yn arbed costau gofod a deunyddiau yn sylweddol.
Er enghraifft, dim ond 275mm o hyd yw'r falf DN100 ac mae'n arbennig o addas ar gyfer senarios lle mae gofod cyfyngedig, megis cymryd samplau o waelod llong adwaith neu mewn ardaloedd â phiblinellau trwchus.
Sedd falf selio elastig
Gan ddefnyddio deunyddiau fel polytetrafluoroethylene (PTFE) neu polypropylen isotactig, cyflawnir sero{0}} selio gollyngiadau, gyda trorym agor a chau isel a gweithrediad hawdd.
Pan fydd lefel y pwysedd yn cyrraedd PN25, mae'r gyfradd gollwng yn Llai na neu'n hafal i 0.01cc / min, sy'n cydymffurfio â safon API 598.
Integreiddio amlswyddogaethol
-strwythur sy'n gwrthsefyll tân: Yn cynnal y selio yn ystod tân, yn bodloni ardystiad amddiffyn rhag tân API 607.
Dyfais gwrth-statig: Mae ffynhonnau dargludol yn cael eu gosod rhwng y coes falf, y bêl, a'r corff falf, gyda gwrthiant Llai na neu'n hafal i 10Ω, i atal gwreichion trydan sefydlog.
Darn lleoli switsh 90 gradd: Wedi'i gyfarparu â thwll clo i atal gweithrediad damweiniol. Gall hefyd gael ei gyfarparu yn ddewisol gyda siaced inswleiddio i gynnal y tymheredd canolig.
Wafer dur gwrthstaen bêl-falf Mantais Strwythurol
Gosodiad hawdd
Mae'r dyluniad hollt yn dileu fflans ganol y falf bêl flanged draddodiadol, gan leihau hyd y cysylltiad i DN/25 (er enghraifft, dim ond 275mm yw hyd falf DN100).
Yn ystod y gosodiad, dim ond bolltau â -pen dwbl sydd eu hangen i'w gosod, heb fod angen fflansau na weldio ychwanegol. Mae hyn yn lleihau amser a chostau adeiladu.
Cynnal a chadw hawdd
Mae'r corff falf dau ddarn neu dri darn yn galluogi ailosod y sedd falf a'r pacio heb ddadosod y biblinell, gan leihau'r amser segur.
Mae gan y coesyn falf ddyfais i'w atal rhag dod i ffwrdd. Mae tyllau rhyddhad pwysau ar soced bêl y bêl ddur, gan sicrhau diogelwch gweithredol.
Modd gyrru hyblyg
Cefnogi amrywiol ddulliau gyrru megis llaw, niwmatig, trydan a hydrolig.
Mae gan falf bêl y giât drydan actiwadydd trydan ongl -teithio. Mae'n cefnogi rheolaeth signal 4-20mA a phrotocol cyfathrebu Modbus, a gellir ei gysylltu â systemau DCS / SCADA ar gyfer monitro o bell a rhybuddio am fai.
Wafer dur gwrthstaen bêl-falf Senario Cais
Petroliwm a nwy naturiol
Llwyfannau alltraeth, FPSO (Llongau Storio a Dadlwytho Cynhyrchu fel y bo'r Angen), gorsafoedd hylifedd a derbyn LNG (Nwy Naturiol Hylifedig), gorsafoedd mesur piblinell pellter hir, gorsafoedd giât nwy trefol, ac ati.
Diwydiant Cemegol a Phetrocemegol
Y piblinellau proses y mae angen eu newid yn aml mewn cyfleusterau cynhyrchu ethylene, propylen, alcali clorin, a PTA.
Diwydiant pŵer trydan
Gwaith pŵer thermol dŵr cyddwyso, dŵr oeri, desulfurization a system denitrification; Boron gorsaf ynni niwclear-sy'n cynnwys system ddŵr.
Diwydiant Bwyd a Fferyllol
Mae system lanhau CIP/SIP, allfa tanc eplesu, dŵr pur ultra, llinell llenwi diodydd, yn cydymffurfio ag ardystiadau FDA, 3A, ac EHEDG.
Trin dŵr diogelu'r amgylchedd
Mae'r falf rheoleiddio piblinell llaid yn y gwaith trin carthffosiaeth wedi'i ddylunio gyda gwrthiant gwisgo, gan sicrhau bywyd gwasanaeth o dros 5 mlynedd.

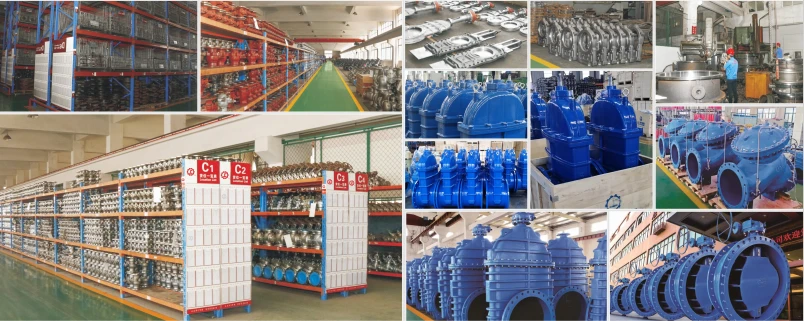

Ffatri falf pêl dur di-staen wafer
