Mae'rfalf bêl flanged tri-darnyn falf ddiwydiannol sy'n defnyddio strwythur fflans tri-darn, sy'n cynnwys corff falf canolog a dau orchudd falf ochr wedi'u bolltio at ei gilydd. Mae'r coesyn falf yn gyrru'r bêl i gylchdroi 90 gradd i gyflawni agor a chau. Mae ei bwysau enwol yn amrywio o 1.6 i 6.4 MPa ac yn cwrdd â safon ASME 150LB. Mae'n addas ar gyfer cyfryngau megis dŵr, olew, nwy, a hylifau cyrydol, ac fe'i defnyddir yn eang mewn systemau piblinell diwydiannol mewn diwydiannau petrocemegol, pŵer a diwydiannau eraill.
Mae GNEE yn wneuthurwr falf blaenllaw yn Tsieina, sydd â gweithdy CNC, sy'n darparu gwasanaethau addasu falf i chi.Diwydiant-Falfiau Arwain – Cael Demo Heddiw!
Paramedrau technegol Falf Ball Flanged Tri Darn
Pwysau enwol: 1.6-6.4MPa
Amrediad sefydlog cymwys: -20-232 gradd -350 gradd
Cyfryngau cymwys: dŵr, olew, nwy, a rhai hylifau cyrydol (WOG)
Safon weldio casgen (BW): GB12224, ANSI B16.25
Prif ddimensiynau cysylltiad a phwysau falf bêl fflans tri-darn
|
MAINT |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
d |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
76 |
100 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
|
H |
75 |
95 |
90 |
110 |
130 |
140 |
170 |
180 |
250 |
|
w |
130 |
140 |
140 |
170 |
200 |
220 |
350 |
350 |
550 |
|
n-gwneud |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
Nodweddion Falf Ball Flanged Tri Darn
1. Gear-math o piston dwbl, trorym allbwn uchel, maint cryno.
2. Silindr wedi'i wneud o aloi alwminiwm, ysgafn a dymunol yn esthetig.
3. Gellir gosod mecanwaith gweithredu â llaw ar y brig neu'r gwaelod.
4. Mae cysylltiad rac a phiniwn yn caniatáu addasu'r ongl agoriadol a'r llif graddedig.
5. Actuator dewisol gyda arwydd adborth signal trydanol ac ategolion amrywiol ar gyfer gweithredu awtomataidd.
6. Mae cysylltiad safonol ISO5211 yn hwyluso gosod ac ailosod cynnyrch.
7. Mae sgriwiau addasadwy ar y ddau ben yn caniatáu ystod addasu ±4 gradd rhwng 0 gradd a 90 gradd ar gyfer cynhyrchion safonol, gan sicrhau cywirdeb cydamseru gyda'r falf.
Egwyddor Gweithio Falf Pêl Flanged Tri Darn
Mae egwyddor weithredol falf bêl flanged tri-darn yn seiliedig ar y ffit selio rhwng y bêl a'r sedd falf, a symudiad cylchdro'r bêl o fewn y corff falf. Yn benodol, pan fydd y handlen neu'r actuator yn gyrru'r bêl i gylchdroi 90 gradd, mae twll trwodd y bêl yn alinio â sianeli mewnfa ac allfa'r falf neu'n gwrthbwyso, gan agor neu gau'r hylif.
Cyflwr Caeedig: Mae'r -twll trwodd ar y bêl yn cael ei wrthbwyso o sianeli mewnfa ac allfa'r falf, gan ffurfio rhwystr selio. Ar yr adeg hon, mae'r bêl a'r sedd falf wedi'u gosod yn dynn gan ddeunyddiau selio (fel PTFE, morloi metel, ac ati), gan sicrhau na all yr hylif ollwng.
Cyflwr Agored: Mae'r -twll trwodd ar y bêl yn alinio â sianeli mewnfa ac allfa'r falf, gan ganiatáu i'r hylif basio'n esmwyth. Ar yr adeg hon, mae ymwrthedd y falf yn isel, ac mae'r effeithlonrwydd llif hylif yn uchel.
Tri Darn Flanged Ball Falf Manteision
- Gwrthiant Hylif Isel: Mae cyfernod gwrthiant y falf bêl flanged tri darn yn hafal i un adran bibell o'r un hyd, felly, mae'r gwrthiant pan fydd yr hylif yn mynd trwodd yn isel, a all wella effeithlonrwydd llif hylif.
- Strwythur Syml: Mae'r falf hon yn fach o ran maint, yn ysgafn, ac mae ganddo strwythur syml, sy'n ei gwneud hi'n hawdd ei osod a'i gynnal.
- Selio Dibynadwy: Mae gan y corff falf a'r sedd sêl dynn, ac mae gwahanol ddeunyddiau selio ar gael i'w haddasu i wahanol gyfryngau ac amodau gweithredu.
- Gweithrediad Hawdd: Mae'r falf yn hawdd i'w weithredu; mae cylchdro syml 90-gradd yn ddigon i'w agor neu ei gau yn llawn, gan hwyluso rheolaeth bell.
- Cynnal a Chadw Hawdd: Oherwydd ei strwythur syml a'i gylchoedd selio symudol yn gyffredinol, mae dadosod ac ailosod yn gymharol gyfleus.

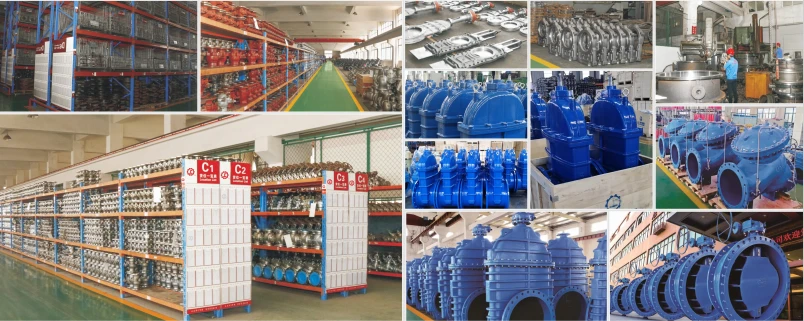

ffatri falf bêl fflans tri-darn
