Mae'rfflworopolymer niwmatig-falf glöyn byw wedi'i leinioyn falf rheoli awtomataidd sy'n cyfuno actuator niwmatig â thechnoleg leinin fflworoplastig. Fe'i cynlluniwyd yn benodol ar gyfer cymwysiadau sy'n gofyn am gyfryngau cyrydol iawn, ymateb cyflym, a gweithrediad o bell. Mae'n defnyddio aer cywasgedig i yrru'r plât falf i gylchdroi, gan gau'r cyfryngau i ffwrdd neu reoleiddio. Fe'i defnyddir yn eang mewn rheoli prosesau awtomataidd mewn diwydiannau cemegol, fferyllol a diogelu'r amgylchedd.
Mae GNEE Group yn wneuthurwr blaenllaw o falfiau diwydiannol, sy'n darparu datrysiadau falf a gwasanaethau addasu i gwsmeriaid ledled y byd.Datrysiadau Falf B2B - Cyflwyno'ch Gofynion!
Fflworin-Falf Glöynnod Byw Niwmatig wedi'i Leinio Paramedrau technegol
Amrediad Maint: DN40-DN1000
Amrediad Pwysedd: PN6-PN16
Cysylltiad Diwedd: Flanged neu Wafer
Deunydd: Dur Carbon/Flworin-Wedi'i leinio
Seliau: PTFE neu FEP
Dyluniad Falfiau: Falf Glöynnod Byw Wedi'i Actu Niwmatig
Wyneb yn Wyneb: ISO 5752
Profi ac Arolygu: Safonau API 598
Canolig Addas: Hylifau cyrydol, nwyon, a thoddiannau cemegol
Fflworin-Falf Glöynnod Byw Niwmatig wedi'i Leinio Prif Bil Rhannau Sbâr o Ddeunyddiau
| Cyfres Rhif. | Enw Rhan | Haearn Bwrw Llwyd (Z) | Dur carbon (C) | Dur Di-staen (P) | Dur Di-staen (R) | Dur Di-staen Carbon Isel (PL) | Dur Di-staen Carbon Isel (RL) |
|---|---|---|---|---|---|---|---|
| 1 | Corff Uchaf ac Isaf | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | Disg | - | WCB | CF8 | CF8M | CF3 | CF3M |
| 3 | Platiau Glöynnod Byw | 1Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr18Ni14Mo2 |
| 4 | Haen leinin / Sedd | PTFE (F4), PCTFE (F3), FEP (F46), PFA (F4 dewisol), PO (Polyolefin) | |||||
| 5 | O-Ffonio | FPM (Rwber Fflworin / Viton) | |||||
| 6 | Adran y Gwanwyn (Pad) | Si (Rwber Silicon) | |||||
| 7 | Addasiad mewn Bloc | 0Cr18Ni9 | 0Cr18Ni9 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr18Ni14Mo2 |
| 8 | Bollt | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 9 | Cnau | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 10 | Trin | ZL 101 (Aloi Alwminiwm Cast) | |||||
Fflworin-Egwyddor Strwythurol Falf Glöynnod Byw Niwmatig
- Actuator Niwmatig: Wedi'i bweru gan aer cywasgedig, mae'r actuator niwmatig (fel piston neu rac a phiniwn) yn trosi pwysedd aer yn ynni mecanyddol, gan yrru coesyn y falf i gylchdroi. Gall yr actuator dderbyn signalau cerrynt 4-20mA neu signalau foltedd 0-10V ar gyfer rheolaeth awtomataidd o bell.
- Leinin fflworoplastig: Mae'r corff falf, y disg, a'r sedd wedi'u leinio â polytetrafluoroethylene (PTFE), perfluoroethylene propylen (FEP), neu polytetrafluoroethylene toddadwy (PFA), fel arfer ≥3mm o drwch, gan ffurfio rhwystr sy'n gwrthsefyll cyrydiad i ynysu'r cyfrwng o gydrannau metel.
- Dyluniad disg: Mae'r ddisg yn gylchol, yn cylchdroi 90 ° o amgylch y siafft falf i agor a chau. Mae'r strwythur selio llinell ganol yn sicrhau bod y ddisg a'r sedd yn consentrig o fewn cylchedd 360 °, gan ddarparu selio deugyfeiriadol. Gellir addasu pwysau a llif yn rhydd.
- System Selio: Gan ddefnyddio technoleg selio elastig pedwar cam llwytho, mae'r system yn defnyddio cromlin bontio arbennig ar y cysylltiad rhwng y siafft a'r ddisg, modrwyau O- elastig, a chyfuniad o gasgedi metel i sicrhau dim gollyngiadau mewnol ac allanol. Mae gan rai modelau leoliad pêl elastig addasadwy, gan sicrhau lleoliad cywir a strwythur syml.
Fflworin-Manteision Perfformiad Falf Glöyn Byw Niwmatig wedi'i Leinio
- Gwrthsefyll Cyrydiad Cryf: Gall y leinin fflworoplastig wrthsefyll cyfryngau cyrydol eithafol megis asid sylffwrig crynodedig, asid hydroclorig, asid hydrofluorig, regia aqua, alcalïau cryf, a thoddyddion organig. Mae ganddo ystod tymheredd cymwys eang (PTFE: -20 gradd i 150 gradd; PFA: -20 gradd i 180 gradd).
- Perfformiad Selio Ardderchog: Mae'r strwythur sêl feddal (fluororubber + PTFE) yn cyflawni dim gollyngiad. Mae'n cynnal ei berfformiad selio hyd yn oed ar ôl mwy na 50,000 o gylchoedd agor a chau dan bwysau, gan ei gwneud yn addas ar gyfer cludo cyfryngau purdeb uchel a gwenwynig.
- Agor a Chau Cyflym a Diymdrech: Gellir cwblhau agor a chau gyda chylchdroi 90 ° o'r plât glöyn byw. Mae'r trorym agor a chau yn fach, ac nid oes angen llawer o ymdrech, sy'n ei gwneud yn arbennig o addas ar gyfer falfiau diamedr mawr.
- Rheoliad Llif Cywir: Trwy reoli signal mewnbwn yr actiwadydd niwmatig, gellir addasu agoriad y plât glöyn byw yn fanwl gywir, gan gyflawni rheoliad canrannol cywir o gyfradd llif y cyfryngau, gan ddiwallu anghenion rheoli porthiant adweithydd cemegol, ac ati.
- Cryno ac ysgafn: Mae dyluniad cysylltiad math y wafer yn arbed lle ac yn lleihau pwysau 30% i 50% o'i gymharu â falfiau fflans, gan hwyluso gosod a chynnal a chadw.
- Bywyd gwasanaeth hir: Mae'r leinin fflworoplastig yn wrth-heneiddio ac yn gwrthsefyll traul, gan arwain at gostau cynnal a chadw isel, 5 i 10 gwaith yn fwy na falfiau metel.
Fflworin-Cymhwysiad Falf Pili Pala Niwmatig wedi'i Leinio
Diwydiant Cemegol: Defnyddir ar gyfer cludo cyfryngau cyrydol iawn fel asid sylffwrig, asid hydroclorig, asid nitrig, a sodiwm hydrocsid; yn cael ei gymhwyso'n eang mewn bwydo adweithydd a newid piblinellau.
Diwydiant Fferyllol: Yn rheoli'r broses o ddarparu atebion fferyllol, gan fodloni'r gofynion ar gyfer purdeb cyfryngau a gwrthsefyll cyrydiad i sicrhau ansawdd cyffuriau.
Diwydiant Diogelu'r Amgylchedd: Yn rheoleiddio llif hylif, pwysedd a thymheredd mewn gweithfeydd trin dŵr gwastraff a systemau dŵr cylchredeg diwydiannol i sicrhau gweithrediad system sefydlog.
Diwydiant Pŵer: Yn cludo ac yn rheoli cyfryngau mewn systemau dŵr oeri offer pŵer a systemau trin dŵr cemegol i atal cyrydiad a gollyngiadau.
Diwydiant Bwyd a Diod: Yn cludo cyfryngau gradd bwyd, yn bodloni safonau hylendid ac yn sicrhau diogelwch cynnyrch.

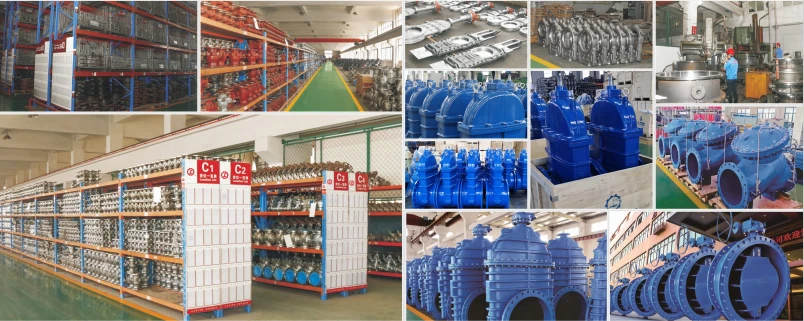

Fflworin-Ffatri Falf Glöynnod Byw Niwmatig wedi'i Leinio
