A falf glöyn byw flange niwmatigyn falf glöyn byw flanged sy'n cael ei yrru gan actuator niwmatig. Mae modelau cynnyrch yn cynnwys D641X-16, gyda diamedrau enwol yn amrywio o DN50 i DN800 ac mae pwysau enwol yn amrywio o 1.0 i 1.6 MPa. Fe'i defnyddir yn bennaf mewn diwydiannau megis petrolewm, nwy, cemegol, trin dŵr, bwyd, fferyllol, a chynhyrchu pŵer, ac mae'n addas ar gyfer systemau piblinell â thymheredd Llai na neu'n hafal i 120 gradd a chyfryngau gan gynnwys dŵr, nwy ac olew.
Mae GNEE Group yn arbenigo mewn cynhyrchu falfiau diwydiannol ac yn darparu atebion falf i gwsmeriaid ledled y byd.Atebion Falf Byd-eang - Cysylltwch â'n Harbenigwyr Nawr!
Falf glöyn byw fflans niwmatig Paramedrau technegol
Amrediad Maint: DN50-DN2000
Deunydd: SS304, SS316
Opsiynau Cysylltiad: Flanged End
Pwysau: 0.6Mpa ~ 4.0Mpa
Tymheredd Gweithio: -29 gradd i 425 gradd
Opsiynau Selio: SS304 + Graffit
Canolig Cymwys: Dŵr, olew, nwy, asid asetig, asid nitrig
Nodweddion Strwythurol Falf Glöyn Byw Flanged Niwmatig
Cysylltiad fflans:
Mae'r corff falf yn cynnwys flanges ar y ddau ben, sy'n caniatáu cysylltiad bollt uniongyrchol â flanges y biblinell. Mae hyn yn sicrhau selio dibynadwy a gosodiad cyfleus, gan ei wneud yn arbennig o addas ar gyfer cymwysiadau -pwysedd uchel, diamedr mawr. Mae ei gryfder cysylltiad yn uwch na chryfder math wafer, ac mae'n dileu'r angen am ffitiadau fflans ychwanegol, gan leihau pwysau a chost y system pibellau.
Strwythur Plât Pili-pala:
Mae'r plât glöyn byw yn blât tenau, crwn sydd wedi'i osod o fewn sianel silindrog y corff falf. Mae'n cylchdroi 0 gradd -90 gradd o amgylch ei echel i agor a chau. Pan fydd yn gwbl agored, trwch y plât glöyn byw yw'r unig ffynhonnell o wrthwynebiad i'r cyfrwng sy'n llifo trwy'r corff falf, gan arwain at ostyngiad pwysau lleiaf ac effeithlonrwydd llif uchel. Pan fydd wedi'i gau'n llawn, cyflawnir dim gollyngiadau trwy ddadffurfiad elastig yr arwyneb selio neu sêl fetel caled.
Actuator Niwmatig:
Gan ddefnyddio actiwadydd niwmatig gweithredol dwbl neu sengl, mae aer cywasgedig yn gyrru'r piston, sydd yn ei dro yn cylchdroi coesyn y falf a phlât pili-pala. Mae actiwadyddion gweithredol dwbl yn darparu gwthiad deugyfeiriadol, sy'n addas ar gyfer rhaglenni agor a chau amledd uchel; mae actiwadyddion gweithredol sengl yn cynnwys swyddogaeth dychwelyd gwanwyn, yn cau'r falf yn awtomatig rhag ofn y bydd toriad yn y cyflenwad aer, gan sicrhau diogelwch.
Cydrannau Selio
Sêl Meddal: Mae'r cylch selio wedi'i fewnosod o amgylch y corff falf neu'r plât glöyn byw, wedi'i wneud o ddeunyddiau fel rwber nitrile a fflwoorubber. Yn addas ar gyfer amodau -tymheredd isel ac isel-(Llai na neu'n hafal i 120 gradd), mae'n cynnig perfformiad selio rhagorol ond mae ganddo wrthwynebiad tymheredd cyfyngedig.
Sêl Galed: Mae'r sedd falf a'r plât glöyn byw wedi'u gwneud o ddur di-staen neu ddeunyddiau metel eraill. Mae strwythur ecsentrig triphlyg yn cyflawni sêl awtomatig sy'n tynhau wrth i'r falf gau. Mae'n gallu gwrthsefyll tymereddau uchel (hyd at 600 gradd) a chorydiad, gan ei wneud yn addas ar gyfer cyfryngau gwasgedd uchel a thymheredd uchel.
Paramedrau Manyleb Falf Glöyn Byw Flanged Niwmatig
| EITEM | MANYLEB | ||||
|---|---|---|---|---|---|
| Pwysedd Enwol (MPa) | PN0.6 | PN1.0 | PN1.6 | PN2.5 | PN4.0 |
| Pwysedd Prawf Cragen (MPa) | PT0.9 | PT1.5 | PT2.4 | PT3.8 | PT6.0 |
| -Prawf Cau Pwysedd Isel | 0.6 MPa | ||||
| Cyfrwng addas | Dŵr, Olew, Nwy, Asid Asetig, Asid Nitrig | ||||
| Tymheredd Addas | −29 gradd ~ 425 gradd | ||||
Falf glöyn byw flanged niwmatig Deunyddiau rhannau cynnyrch
| ENW DEUNYDDOL | DUR CARBON | DUR DI-staen | |
|---|---|---|---|
| Corff | WCB | CF8 | CF8M |
| Disg | WCB | CF8 | CF8M |
| Coesyn | 13Cr | 304 | 316 |
| Modrwy Sedd | 304 + Graffit | 304 + Graffit | 304 + Graffit |
| Pacio | Graffit | Graffit | Graffit |
Lluniadu Falf Glöynnod Byw Flanged niwmatig
Falf Glöyn Byw Flanged Niwmatig Y prif siâp a dimensiynau cysylltiad - D673 mewn (mm)
| DIAMETER ENWOL | HYD STRWYTHUR (SAFON) | DIMENSIWN ALLANOL | DIMENSIWN CYSYLLTIAD (SAFON) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | BYR L | HIR L | H | D673 | PN0.6 MPa | PN1.0 MPa | ||||||
| L±2 | A2 | B2 | D | D1 | Z-d | D | D1 | Z-d | ||||
| 50 | 108 | 950 | 112 | 43 | 161 | 67 | 140 | 110 | 4-14 | 165 | 125 | 4-18 |
| 65 | 112 | 870 | 115 | 46 | 166 | 75 | 160 | 130 | 4-14 | 185 | 145 | 4-18 |
| 80 | 114 | 790 | 120 | 46 | 173 | 96 | 190 | 150 | 4-18 | 200 | 160 | 8-18 |
| 100 | 127 | 710 | 138 | 52 | 187 | 114 | 210 | 170 | 4-18 | 220 | 180 | 8-18 |
| 125 | 140 | 630 | 164 | 56 | 194 | 126 | 240 | 200 | 8-18 | 250 | 210 | 8-18 |
| 150 | 140 | 550 | 175 | 56 | 216 | 140 | 265 | 225 | 8-18 | 285 | 240 | 8-22 |
| 200 | 152 | 510 | 200 | 60 | 256 | 164 | 320 | 280 | 8-18 | 340 | 295 | 8-22 |
| 250 | 165 | 470 | 243 | 68 | 286 | 205 | 375 | 335 | 12-18 | 395 | 350 | 12-22 |
| 300 | 178 | 430 | 250 | 78 | 327 | 237 | 440 | 395 | 12-22 | 445 | 400 | 12-22 |
| 350 | 190 | 390 | 280 | 78 | 348 | 260 | 490 | 445 | 12-22 | 505 | 460 | 16-22 |
| 400 | 216 | 350 | 305 | - | - | - | 540 | 495 | 16-22 | 565 | 515 | 16-26 |
| 450 | 222 | 330 | 350 | - | - | - | 595 | 550 | 16-22 | 615 | 565 | 20-26 |
| 500 | 229 | 310 | 380 | - | - | - | 645 | 600 | 20-22 | 670 | 620 | 20-26 |
| 600 | 267 | 290 | 445 | - | - | - | 755 | 705 | 20-26 | 780 | 725 | 20-30 |
| 700 | 292 | 270 | 480 | - | - | - | 860 | 810 | 24-26 | 895 | 840 | 24-30 |
| 800 | 318 | 250 | 530 | - | - | - | 975 | 920 | 24-30 | 1015 | 950 | 24-33 |
| 900 | 330 | 230 | 580 | - | - | - | 1075 | 1020 | 24-30 | 1115 | 1050 | 28-33 |
| 1000 | 410 | 210 | 650 | - | - | - | 1175 | 1120 | 28-30 | 1230 | 1160 | 28-36 |
| 1200 | 470 | 200 | 760 | - | - | - | 1405 | 1340 | 32-33 | 1455 | 1380 | 32-39 |
| 1400 | 530 | 190 | 850 | - | - | - | 1630 | 1560 | 36-36 | 1675 | 1590 | 36-42 |
| 1600 | 600 | 180 | 1030 | - | - | - | 1830 | 1760 | 40-36 | 1915 | 1820 | 40-48 |
| 1800 | 670 | 170 | 1230 | - | - | - | 2045 | 1970 | 44-39 | 2115 | 2020 | 44-48 |
| 2000 | 760 | 150 | 1350 | - | - | - | 2265 | 2180 | 48-42 | 2325 | 2230 | 48-48 |
Cymwysiadau Falf Glöyn Byw Flanged Niwmatig
Diwydiant petrocemegol
Defnyddir ar gyfer rheolaeth fanwl gywir ar gyfryngau megis olew crai a deunyddiau crai cemegol, megis toriad hylif a rheoleiddio mewn unedau puro olew.
Diwydiant Pŵer
Rheoli cyfradd llif cyfryngau fel dŵr oeri a stêm i sicrhau gweithrediad arferol offer cynhyrchu pŵer.
Diwydiant Meteleg Haearn a Dur
Wedi'i addasu i amgylcheddau tymheredd uchel a gwasgedd uchel, gan reoli cyfradd llif cyfryngau fel nwy ffwrnais chwyth a hylif ffwrnais gwneud dur i amddiffyn diogelwch offer.
Peirianneg Amgylcheddol
Defnyddir ar gyfer rheoli hylif mewn trin dŵr gwastraff, trin nwy gwacáu, a phrosesau eraill i gyflawni triniaeth gywir o sylweddau niweidiol.
Systemau Gwres Canolog
Rheoli llif dŵr poeth yn union yn ôl anghenion gwresogi i wella effeithlonrwydd systemau gwresogi.
Diwydiant Bwyd a Diod
Mae modelau gradd glanweithiol yn cwrdd â safonau FDA ac fe'u defnyddir ar gyfer cyfleu cyfryngau glân fel sudd a fferyllol; nid ydynt yn hawdd eu halogi ac maent yn hawdd eu glanhau.

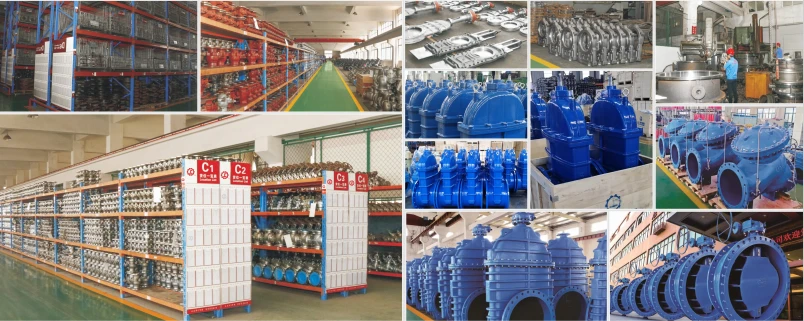

Ffatri Falf Glöynnod Byw Flanged Niwmatig
