Mae'rfalf rheoli diaffram niwmatigyn mabwysiadu dyluniad "diaffragm elastig + actuator diaffragm niwmatig". Wedi'i bweru gan aer cywasgedig, mae'n derbyn signal niwmatig safonol o 0.02- 0.1MPa, gan yrru'r diaffram i ddadffurfio a dadleoli'r craidd falf, gan newid ardal drawsdoriadol y sianel llif i reoleiddio'r cyfrwng.
Ar yr un pryd, mae'r diaffram yn ynysu'r craidd falf yn gyfan gwbl o'r cyfrwng, gan atal gollyngiadau a halogiad. Mae ei fanteision craidd yn gorwedd yn "gollyngiad allanol sero a gwrthiant cyrydiad + strwythur syml": gall y diaffram wrthsefyll y rhan fwyaf o gyrydiad asid ac alcali, gan ei gwneud yn addas ar gyfer diwydiannau megis cemegol, diogelu'r amgylchedd, a phrosesu fferyllol sy'n cynnwys cyfryngau cyrydol a hawdd eu halogi, ac nid oes angen unrhyw drydan arno.
Mae GNEE Group yn wneuthurwr blaenllaw o falfiau diwydiannol, sy'n darparu datrysiadau falf a gwasanaethau addasu i gwsmeriaid ledled y byd.Gwarant Perfformiad Falf - Dysgwch fwy Heddiw!
Falf Rheoli Diaffram Niwmatig Paramedrau technegol
Dylunio a gweithgynhyrchu: GB/T 12235, ASME B16.34, IEC 60534
Hyd strwythurol: GB/T 12221, ASME B16.10
Ffurflenni cysylltu: HG / T 20592-20605, GB / T 9112-9124, ASME B16.5
Arolygu a phrawf: GB/T 13927, API 598, IEC 60534-4
Calibre: 1/2 ″ ~ 12 ″ (DN15 ~ DN300)
Lefel tymheredd pwysau: ASME B16.34, GB/T 12224
Modd gyriant: Niwmatig Wedi'i Actu
Pwysau: PN6 ~ PN64
Nodweddion Strwythurol Falf Rheoli Diaffragm Niwmatig
1. Strwythur diaffram: Mae'r falf rheoli diaffram yn mabwysiadu strwythur diaffram, gan wahanu'r corff falf o'r actuator, gan gyflawni selio a sefydlogrwydd. Ar yr un pryd, mae'r diaffram yn atal cyrydiad a gwisgo'r actuator gan y cyfrwng hylif yn effeithiol, gan wella gwydnwch y falf.
2. Cywirdeb Addasiad Uchel: Mae'r falf rheoli diaffram niwmatig yn cynnig cywirdeb addasu uchel, gan alluogi rheolaeth gywir o'r cyfrwng hylif. Trwy newid y pwysedd nwy, gellir addasu agoriad y falf yn fanwl gywir, a thrwy hynny gyflawni rheolaeth fanwl gywir ar baramedrau megis cyfradd llif a phwysedd y cyfrwng hylif.
3. Gweithrediad Hawdd: Mae'r falf rheoli diaffram niwmatig yn hawdd i'w weithredu. Gellir addasu agoriad y falf trwy reoli pwysau aer cywasgedig neu nitrogen. Mae hefyd yn cynnwys swyddogaeth addasu â llaw, gan ganiatáu ar gyfer gweithredu â llaw pan fydd addasiad awtomatig yn methu.
4. Sefydlogrwydd Da: Mae'r falf rheoli diaffram niwmatig yn arddangos sefydlogrwydd da, gan gynnal perfformiad sefydlog o dan amodau gweithredu amrywiol. Ar ben hynny, mae gan y falf amddiffyniad gorlwytho, gan gau'r falf yn awtomatig rhag ofn y bydd gorlwytho i amddiffyn offer rhag difrod.
Mynegai Perfformiad Falf Rheoli Diaffram Niwmatig
| Prosiect | Gwerth Mynegai | Prosiect | Gwerth Mynegai |
|---|---|---|---|
| Gwall Sylfaenol (%) | Heb locator: ±5.0 | Awyr agos - Cychwyn: ±5.0 | Diwedd: ±2.5 |
| Gyda lleolwr: ±1.0 | Gyda lleolwr - Cychwyn: ±1.0 | Diwedd: ±1.0 | |
| Adborth (%) | Heb locator: 3.0 | Awyr agored – Cychwyn: ±2.5 | Diwedd: ±5.0 |
| Gyda lleolwr: 1.0 | Gyda lleolwr - Cychwyn: ±1.0 | Diwedd: ±1.0 | |
| Ardal Marw (%) | Heb locator: 3.0 | Gwyriad pwynt bob amser (%): ±1.0 | |
| Gyda lleolwr: 0.4 | Gwyriad strôc graddedig (%): ±2.5 | ||
| Gollyngiad a ganiateir (l/h) | 1 × 10⁻⁴ × capasiti falf â sgôr | ||
Rhagofalon Falf Rheoli Diaffragm Niwmatig
1. Wrth ddefnyddio falfiau rheoli diaffram niwmatig, sicrhewch fod y biblinell yn lân ac yn ddirwystr i atal malurion a halogion rhag mynd i mewn i'r falf ac effeithio ar ei weithrediad arferol.
2. Yn ystod gosod a defnyddio, dilynwch gyfarwyddiadau'r gwneuthurwr ar gyfer gweithredu a chynnal a chadw yn llym. Gwiriwch y falf a'r biblinell yn rheolaidd am ollyngiadau a rhwystrau, a mynd i'r afael ag unrhyw faterion yn brydlon i sicrhau gweithrediad arferol ac ymestyn ei oes gwasanaeth.
3. Os canfyddir unrhyw annormaleddau yn ystod y defnydd, stopiwch y peiriant ar unwaith, archwiliwch a datryswch y broblem i sicrhau gweithrediad falf diogel a dibynadwy ac ymestyn ei oes gwasanaeth.

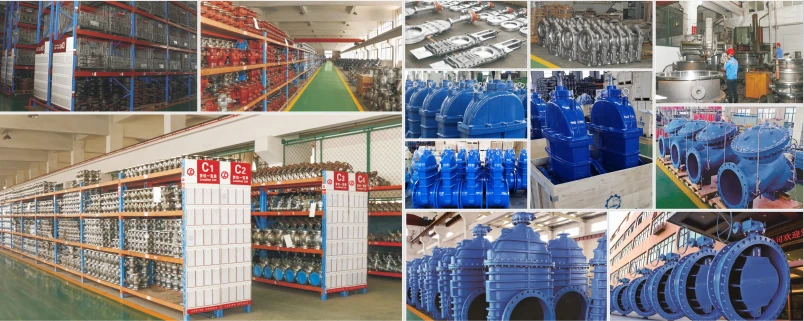

Ffatri Falf Rheoli Diaffragm Niwmatig
