Falfiau rheoli niwmatigdefnyddio nwy cywasgedig fel ffynhonnell pŵer a silindr fel actuator. Cânt eu gyrru gan ategolion megis gosodwyr falfiau, trawsnewidyddion, falfiau solenoid, falfiau dal safle, tanciau aer, a hidlwyr nwy i gyflawni rheoleiddio ymlaen/diffodd neu gyfrannol. Maent yn derbyn signalau rheoli o systemau rheoli awtomeiddio diwydiannol i reoleiddio paramedrau proses amrywiol cyfryngau piblinell, gan gynnwys cyfradd llif, pwysedd, tymheredd a lefel.
Nodweddion falfiau rheoli niwmatig yw rheolaeth syml, ymateb cyflym, a diogelwch cynhenid, nad oes angen unrhyw fesurau atal ffrwydrad ychwanegol.
Mae GNEE Group yn wneuthurwr blaenllaw o falfiau diwydiannol, sy'n darparu datrysiadau falf a gwasanaethau addasu i gwsmeriaid ledled y byd.Diwydiant-Falfiau Arwain – Cael Demo Heddiw!
Falf Rheoli Niwmatig Paramedrau technegol
Dylunio a gweithgynhyrchu: GB/T 12235, ASME B16.34, IEC 60534
Hyd strwythurol: GB/T 12221, ASME B16.10
Ffurflenni cysylltu: HG/T 20592-20605, GB/T 9112-9124, ASME B16.5
Arolygu a phrawf: GB/T 13927, API 598, IEC 60534-4
Calibre: 1/2 ″ ~ 24 ″ (DN15 ~ DN600)
Lefel tymheredd pwysau: ASME B16.34, GB/T 12224
Modd gyriant: Niwmatig Actuated
Pwysau: PN1.6 MPa ~ PN40 MPa Dosbarth 150 ~ Dosbarth 2500
Nodweddion Falf Rheoli Niwmatig
Cywirdeb rheoli uchel: Yn gallu addasu paramedrau'n union fel cyfradd llif i fodloni gofynion rheoli amrywiol brosesau cymhleth.
Gweithredu cyflym: Cyflymder ymateb cyflym, sy'n galluogi camau agor a chau falf i gael eu cwblhau mewn amser byr, gan ganiatáu ar gyfer addasu paramedrau proses yn gyflym.
Strwythur syml a dibynadwy: Gan ddefnyddio gyriant niwmatig, mae'n dileu'r angen am ddyfeisiau trawsyrru mecanyddol cymhleth, gan arwain at strwythur cymharol syml, cyfradd fethiant isel, a chynnal a chadw cyfleus.
Yn gynhenid ddiogel: Wedi'i bweru gan aer cywasgedig, mae'n dileu peryglon diogelwch gwreichion trydanol, gan ei gwneud yn addas ar gyfer amgylcheddau fflamadwy a ffrwydrol.
Egwyddorion Gosod Falf Rheoli Niwmatig
(1) Dylid gosod y falf rheoli niwmatig ar uchder penodol o'r ddaear, gyda digon o le uwchben ac is ar gyfer dadosod a thrwsio'n hawdd. Ar gyfer falfiau rheoli sydd â gosodwyr falf niwmatig ac olwynion llaw, rhaid sicrhau gweithrediad cyfleus, arsylwi ac addasu.
(2) Dylid gosod y falf rheoli ar biblinell lorweddol, wedi'i alinio'n fertigol â'r biblinell. Yn gyffredinol, dylid ei gefnogi isod i sicrhau sefydlogrwydd a dibynadwyedd. Mewn achosion arbennig lle mae angen gosod y falf reoli yn llorweddol ar biblinell fertigol, dylid ei chynnal hefyd (ac eithrio falfiau rheoli diamedr bach). Yn ystod y gosodiad, ceisiwch osgoi rhoi straen ychwanegol ar y falf reoli.
(3) Dylai tymheredd amgylchedd gweithredu'r falf reoli fod rhwng -30 gradd a +60 gradd, ac ni ddylai'r lleithder cymharol fod yn fwy na 95%.
(4) Dylai fod adrannau pibell syth cyn ac ar ôl y falf reoli, gyda hyd nad yw'n llai na 10 gwaith diamedr y biblinell (10D), er mwyn osgoi bod yr adran bibell syth yn rhy fyr ac yn effeithio ar y nodweddion llif.
(5) Pan fydd diamedr y falf reoli yn wahanol i ddiamedr y biblinell broses, dylid defnyddio lleihäwr ar gyfer cysylltiad. Wrth osod-falfiau rheoli diamedr bach, gellir defnyddio cysylltiadau mewn edafedd. Dylai'r saeth cyfeiriad hylif ar y corff falf fod yn gyson â'r cyfeiriad hylif.
(6) Dylid gosod pibell ffordd osgoi. Mae hyn er mwyn hwyluso newid neu weithrediad llaw, gan ganiatáu cynnal a chadw'r falf reoli heb atal y peiriant.
(7) Cyn gosod y falf reoli, tynnwch wrthrychau tramor o'r biblinell yn drylwyr, fel baw a slag weldio.
Ardaloedd Cais Falf Rheoli Niwmatig
- Diwydiant petrocemegol: Defnyddir ar gyfer llif, pwysau a rheoli tymheredd amrywiol gyfryngau hylif mewn prosesau mireinio petrolewm a chynhyrchu cemegol, megis cludo olew crai a chymesuredd deunyddiau mewn gweithgynhyrchu cynhyrchion cemegol.
- Diwydiant Pŵer: Defnyddir ar gyfer rheoleiddio dŵr porthiant boeler, rheoleiddio llif stêm, a rheoli llif dŵr oeri mewn gweithfeydd pŵer thermol i sicrhau gweithrediad diogel a sefydlog unedau generadur.
- Diwydiant metelegol: Fe'i defnyddir ar gyfer rheoli llif nwyon yn union fel nwy glo, aer ac ocsigen mewn prosesau mwyndoddi dur i sicrhau gweithrediad llyfn prosesau gwneud haearn a gwneud dur.
- Diwydiant Fferyllol: Defnyddir ar gyfer cludo hylif a rheoli llif mewn prosesau cynhyrchu fferyllol i sicrhau sefydlogrwydd a chysondeb ansawdd cyffuriau.

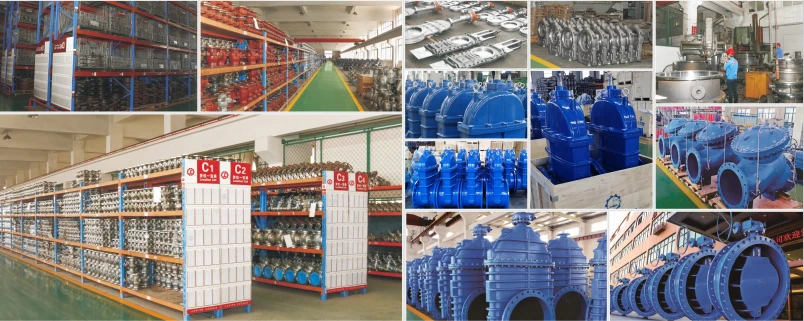

Ffatri Falf Rheoli Niwmatig
