A falf bêl pwysedd uchel tair fforddyn fath arbennig o falf sy'n caniatáu rheoli hylif i dri chyfeiriad. Ei brif egwyddor waith yw newid cyfeiriad llif yr hylif trwy gylchdroi'r bêl. Pan fydd y bêl yn cylchdroi i wahanol safleoedd, gall gysylltu neu rwystro gwahanol bibellau, a thrwy hynny reoli cyfeiriad llif hylif.
Yn benodol, mae falf bêl pwysedd uchel tair ffordd yn cynnwys pêl y gellir ei chylchdroi â thair sianel, pob un yn cyfateb i borth cysylltu. Mae cylchdroi'r bêl yn newid yr ohebiaeth rhwng y tair sianel hyn a'r porthladdoedd cysylltiad, gan newid cyfeiriad llif hylif.
Er enghraifft, pan fydd y bêl yn cylchdroi i safle penodol, gall ganiatáu i hylif lifo o borthladd 1 i borthladd 3, tra'n rhwystro'r llif ym mhorthladd 2; pan fydd y bêl yn cylchdroi i safle arall, gall ganiatáu i hylif lifo o borth 2 i borth 3, tra'n rhwystro'r llif ym mhorth 1. Mae'r hyblygrwydd hwn yn gwneud falfiau pêl pwysedd tair ffordd uchel a ddefnyddir yn eang mewn systemau rheoli hylif cymhleth.
Mae GNEE yn wneuthurwr falf blaenllaw yn Tsieina, sydd â gweithdy CNC, sy'n darparu gwasanaethau addasu falf i chi.Diwydiant-Ffalfiau Arwain – Cael Demo Heddiw!
Falf pêl 3 ffordd pwysedd uchel Paramedrau technegol
Diamedr Enwol: DN6-DN50
Strwythur: Spherical
Pwysau Enwol: 1.6Mpa-32.0Mpa
Dull Cysylltiad: Thread Mewnol, Edau Allanol, Fflans
Tymheredd Perthnasol: Llai na neu'n hafal i 170ºC
Dull Actio: Llawlyfr, Niwmatig, Trydan
Deunydd Corff Falf: Dur Cast, Dur Di-staen
Safon Gweithgynhyrchu: GB (Safon Genedlaethol Tsieineaidd), DIN (Safon Almaeneg), API (Safon Americanaidd), ANSI (Safon Americanaidd)
Deunydd Corff Falf: Dŵr, Olew, Nwy, Hylif
Cymwysiadau Eang: Petrolewm, Cemegol, Pŵer, Diogelu'r Amgylchedd, Gwarchod Dŵr, Gwresogi, Cyflenwad Dŵr a Draenio, Diwydiannol, Peiriannau
Pwysedd uchel 3 ffordd bêl-falf Cyfansoddiad Strwythurol
- Corff Falf: Wedi'i adeiladu o ddeunyddiau cryfder uchel (fel dur di-staen a dur aloi), sy'n gallu gwrthsefyll straen mecanyddol ac effaith hylif o dan - amgylcheddau pwysedd uchel.
- Pêl: Wedi'i ddylunio'n fewnol gyda sianeli siâp T neu L{-, gan ganiatáu ar gyfer cylchdroi 90 gradd i newid cyfeiriad yr hylif. Mae arwyneb y bêl yn dir manwl gywir i sicrhau ei fod yn ffitio'n dynn â sedd y falf, gan atal gollyngiadau.
- Sedd Falf: Wedi'i gwneud o ddeunyddiau sy'n gwrthsefyll traul a chyrydiad (fel PTFE ac aloion caled), gan ffurfio pâr selio gyda'r bêl i sicrhau perfformiad selio o dan bwysau uchel.
- Dyfais Actio: Yn cynnwys actiwadyddion llaw, niwmatig, trydan neu hydrolig, gan alluogi rheolaeth o bell neu awtomataidd yn ôl yr angen.
Falf pêl 3 ffordd pwysedd uchel Nodweddion
Addasrwydd Gwasgedd Uchel:
Atgyfnerthir y corff falf i wrthsefyll pwysau o gannoedd o megapascals (MPa), gan ei wneud yn addas ar gyfer cymwysiadau pwysedd uchel mewn diwydiannau olew, nwy naturiol a chemegol.
Mae'r strwythur selio yn defnyddio cyfuniad o seliau metel caled a meddal i sicrhau gweithrediad rhydd o ollyngiadau o dan bwysau uchel.
Agor a Chau Cyflym:
Mae cylchdroi 90 gradd o'r bêl yn cwblhau'r camau agor a chau, gan ddarparu amser ymateb cyflym sy'n addas ar gyfer senarios sydd angen gweithrediad aml.
Ymwrthedd Llif Isel:
Mae'r sianel bêl yn cyd-fynd â diamedr y bibell, gan arwain at ostyngiad pwysau lleiaf posibl a cholli ynni isel wrth i hylif lifo drwodd.
Cyrydiad ac Ymwrthedd Traul:
Gellir gwneud y corff falf a'r deunyddiau selio o ddeunyddiau arbennig sy'n gwrthsefyll asid ac alcali a thymheredd uchel, gan addasu i amgylcheddau cyfryngau llym.
Strwythur Compact:
Yn integreiddio swyddogaethau dargyfeirio llif ac uno i un uned, gan leihau nifer y falfiau yn y system biblinell a gostwng costau gosod.
Pwysau uchel 3 ffordd bêl-falf Ceisiadau
Diwydiant Olew a Nwy:
Fe'i defnyddir ar gyfer rheoli dargyfeirio mewn piblinellau olew pwysedd uchel a gorsafoedd prosesu nwy naturiol, megis dosbarthu olew crai o'r brif bibell i wahanol danciau storio neu offer prosesu.
Diwydiant Cemegol:
Fe'i defnyddir i reoli llif deunydd mewn adweithyddion pwysedd uchel ac unedau synthesis, gan alluogi cymysgu neu wahanu deunyddiau crai lluosog.
Triniaeth Pŵer a Dŵr:
Fe'i defnyddir i reoleiddio llif stêm mewn piblinellau stêm pwysedd uchel neu i ddosbarthu cyfryngau cemegol mewn systemau trin dŵr.
Awyrofod:
Fe'i defnyddir mewn systemau hydrolig pwysedd uchel neu bibellau cyflenwi tanwydd i sicrhau rheolaeth fanwl gywir ar gyfeiriad hylif.

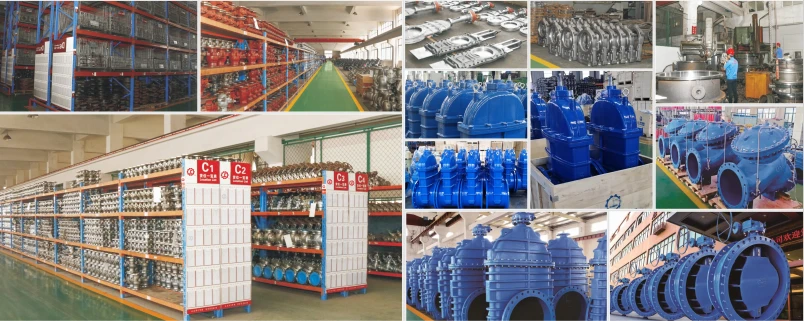

Ffatri falf pêl 3 ffordd pwysedd uchel
