Mae'rfalf hemisffer ecsentrig trydanyn fath o falf sy'n defnyddio modur trydan fel ffynhonnell pŵer i reoli agor a chau'r falf trwy reoli cylchdroi'r modur. Mae ganddo ddyluniad hemisffer ecsentrig, sy'n rheoli llif hylif trwy gylchdroi'r hemisffer. Fe'i nodweddir gan wrthwynebiad llif isel, perfformiad selio da, ymwrthedd cyrydiad, a bywyd gwasanaeth hir.
Defnyddir y falf hemisffer ecsentrig yn eang mewn diwydiannau petrolewm, cemegol, metelegol, pŵer, cyflenwad dŵr trefol a thrin carthffosiaeth, ac mae'n ddyfais rheoli hylif hynod effeithlon, diogel a dibynadwy.
Mae GNEE Group yn darparu atebion falf a chymorth technegol yn fyd-eang.Canllaw Cynnal a Chadw Falf - Lawrlwythwch Nawr Am Ddim!
Falf Hemisffer Ecsentrig Trydan Paramedrau technegol
Amrediad Maint: DN100-DN1400
Amrediad pwysau: PN1.6 ~ 25MPa
Cysylltiad Diwedd: Flanged, Welded
Deunydd: WCB, CF8 (304), CF3 (304L), CF8M (316), CF3M (316L)
Dyluniad Falf: Hemisffer Ecsentrig Modurol, Corff-Llwytho
Tymheredd sy'n gymwys: -46 gradd ~ 500 gradd
Cyfrwng Addas: Dŵr, Olew, Nwy
falf hemisffer ecsentrig trydan Nodweddion
- Gwrthiant Llif Isel: Oherwydd dyluniad hemisfferig ecsentrig craidd y falf, mae'r hylif yn profi llai o wrthwynebiad wrth basio trwy'r falf, sy'n helpu i leihau'r defnydd o ynni.
- Selio Da: Mae wyneb selio tynn yn cael ei ffurfio rhwng y craidd falf a'r sedd falf, gan atal gollyngiadau cyfryngau yn effeithiol.
- Gwrthsefyll Cyrydiad: Gellir gwneud y corff falf, craidd falf, a chydrannau eraill o ddeunyddiau sy'n gwrthsefyll cyrydiad, gan ei gwneud yn addas ar gyfer rheoli cyfryngau cyrydol.
- Bywyd Gwasanaeth Hir: Oherwydd ei strwythur syml a pherfformiad selio da, mae gan y falf hemisfferig ecsentrig trydan fywyd gwasanaeth hir.
falf hemisffer ecsentrig trydan Prif Gydrannau Deunydd
| Corff | Haearn bwrw llwyd | Haearn hydwyth | Dur bwrw |
| Boned | Haearn bwrw llwyd | Haearn hydwyth | Dur bwrw |
| Coesyn | 2Cr13 | 2Cr13 | 2Cr13 |
| Sedd | Dur di-staen | Dur di-staen | Dur di-staen |
| Sfferig | Rwber gorchudd haearn hydwyth, dur di-staen | Dur di-staen | Dur gorchuddio â rwber / dur di-staen |
| Hemisffer | Haearn bwrw llwyd | Haearn hydwyth | Dur bwrw |
falf hemisffer ecsentrig trydan Egwyddor Gweithio
Gyriant Trydan
Mae'r actuator yn derbyn signalau rheoli (fel signalau newid DC 4-20mA, DC 24V, neu brotocol cyfathrebu RS485). Mae'r modur y tu mewn yn cylchdroi, gan drosglwyddo pŵer i'r coesyn falf trwy gêr lleihau.
Mae'r coesyn falf yn gyrru'r ddisg falf hemisfferig i gylchdroi'n ecsentrig, gan agor neu gau'r falf.
Mecanwaith Selio
Wrth agor: Mae'r ddisg falf yn ymddieithrio'n gyflym o'r wyneb selio, gan leihau ffrithiant a gostwng trorym gweithredu.
Wrth gau: Mae'r ddisg falf, trwy weithredu lletem ecsentrig, yn cywasgu'r wyneb selio, gan ffurfio sêl fetel caled neu sêl feddal (fel leinin rwber), gan sicrhau gollyngiadau sero.
falf hemisffer ecsentrig trydan Manteision
Rheolaeth Awtomataidd
Yn cefnogi gweithrediad o bell, rheolaeth wedi'i amseru, neu integreiddio â systemau DCS / PLC ar gyfer gweithrediad heb oruchwyliaeth a gwell effeithlonrwydd cynhyrchu.
-Rheoliad Cywirdeb Uchel
Gall yr actiwadydd trydan sy'n rheoleiddio reoli agoriad falf yn fanwl gywir (cywirdeb ±1%), gan addasu i anghenion llif tiwnio manwl, pwysedd a thymheredd.
Torque Isel, Hyd Oes Hir
Mae'r strwythur ecsentrig yn lleihau ffrithiant, gan arwain at ofynion torque allbwn isel ar gyfer yr actuator trydan ac ymestyn oes y cydrannau modur a thrawsyrru.
Mae gwisgo aml ar yr wyneb selio yn arwain at gylchoedd cynnal a chadw hirach a chostau cyffredinol is.
Ymateb Cyflym
Mae gan yr actuator trydan gyflymder agor a chau cyflym (yn nodweddiadol<10 seconds), suitable for emergency shut-off or rapid adjustment scenarios.
Diogel a Dibynadwy
Integreiddio amddiffyn gorlwytho, ailosod awtomatig ar ôl methiant pŵer, a -dylunio atal ffrwydrad (Ardystio Ex), addasu i amodau gwaith peryglus.
falf hemisffer ecsentrig trydan Ceisiadau
Olew a Nwy
Falfiau rheoli o bell ar gyfer piblinellau pellter hir, purfeydd a gorsafoedd prosesu nwy naturiol.
Diwydiant Cemegol
Cludo cyfryngau cyrydol a rheoleiddio cyfraddau llif mewnfa ac allfa mewn pibellau adwaith.
Diwydiant Pŵer
Rheolaeth awtomatig o ddŵr bwydo boeler, piblinellau stêm, a systemau dŵr oeri.
Trin Dwr
Rheoleiddio llif a diffodd-mewn gweithfeydd trin dŵr gwastraff, gweithfeydd dihalwyno dŵr môr, a phiblinellau cyflenwad dŵr.
Diwydiant metelegol
Falfiau a weithredir o bell ar gyfer systemau cludo metel tawdd a thynnu llwch tymheredd uchel.
Adeiladu HVAC
Cydbwyso a rheoleiddio systemau aerdymheru canolog a rhwydweithiau gwresogi.

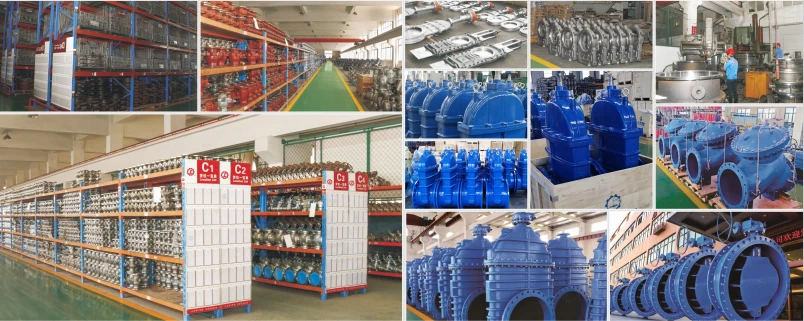

ffatri falf hemisffer ecsentrig trydan
