Mathau sy'n Wynebu Flange: RF, FF, RTJ, Tafod a Groove a Gwryw a Benyw

Beth Sy'n Wynebu Ffans?

Wyneb fflans yw'r arwyneb wedi'i beiriannu lle mae'r gasged wedi'i osod i greu uniad fflans pwysau tynn.

Mae'r geometreg wyneb yn effeithio ar:

Dewis gasged

Cyfyngiad gasged

Llwyth bollt gofynnol

Perfformiad selio

Gosodiad

Cynnal a chadw

Cydnawsedd â'r fflans paru

I brynwyr, mae hyn yn golygu hynnyNid yw "NPS 6, Dosbarth 600" yn fanyleb fflans gyflawn.

Dylai ymholiad priodol hefyd nodi'r math o fflans a'r wyneb, megis:

NPS 6, Dosbarth 600, fflans WN, RF, ASTM A105

neu:

DN150, PN40, EN 1092-1, Math B1, P355

Mae ASME B16.5 yn cwmpasu fflansau pibell a ffitiadau flanged o NPS 1/2 trwy NPS 24 ac mae'n cynnwys graddfeydd tymheredd pwysau, deunyddiau, dimensiynau, goddefiannau, marcio a gofynion sy'n ymwneud â bolltio fflans, gasgedi a chymalau. Argraffiad ASME cyfredol yw B16.5-2025.

Ar gyfer flanges ASME mwy, mae ASME B16.47 yn berthnasol.

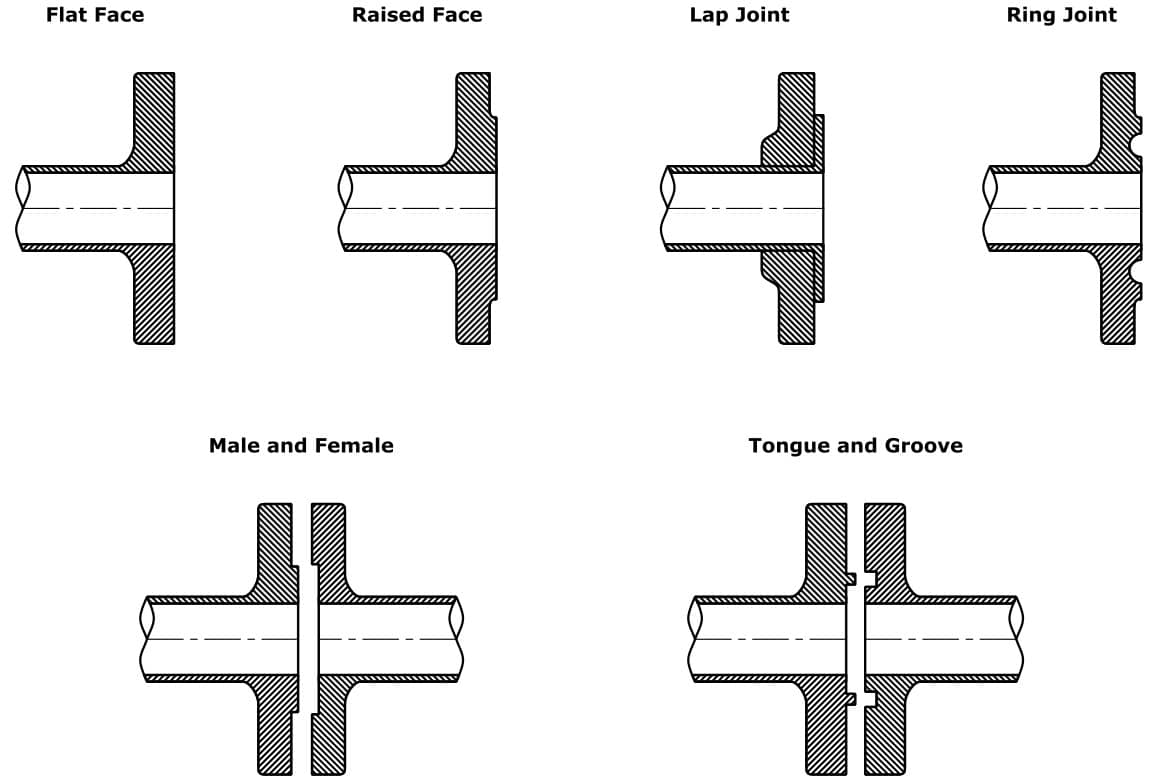

Y Prif Ffans sy'n Wynebu Mathau

Dylai'r wynebau a ddewiswch ddilyn y safon fflans lywodraethol a'r gofynion gwasanaeth. Nid oes "gorau" yn wynebu cyffredinol.

1. Wyneb Codi (RF)

Raised Face yw'r wyneb mwyaf cyffredin mewn pibellau diwydiannol.

Mae'r wyneb selio yn cael ei godi uwchben yr wyneb fflans amgylchynol, gan ganolbwyntio'r llwyth gasged dros yr ardal selio.

Defnyddir flanges RF yn eang yn:

Olew a nwy

Planhigion petrocemegol

Prosesu cemegol

Cynhyrchu pŵer

Trin dwr

Pibellau proses gyffredinol

Cysylltiadau falf diwydiannol

Manteision

Ar gael yn eang

Detholiad mawr o gasgedi cydnaws

Peiriannu cymharol syml

Yn addas ar gyfer ystod eang o wasanaethau diwydiannol

Hawdd i'w nodi a'i nodi

Mae gorffeniad wyneb RF cyffredin yn orffeniad danheddog sy'n addas ar gyfer selio gasged. Dylid cymryd yr union ofyniad gorffeniad o'r safon fflans lywodraethol a gofynion y gwneuthurwr gasged yn hytrach na'i dybio o werth generig.

Opsiynau gasged nodweddiadol

Yn dibynnu ar y gwasanaeth a'r fanyleb, gall flanges RF ddefnyddio:

Gasgedi clwyfau troellog

Gasgedi ffibr cywasgedig

Gasgedi PTFE

PTFE estynedig

Gasgedi proffil Kamm

Gasgedi metel wedi'u siacedu

Mae ASME B16.20 yn ymdrin â chylch metelaidd-cymalau, troellog{-clwyfau a metel-gasgedi siaced ac yn nodi eu dimensiynau, defnyddiau, goddefiannau a marciau.

Yr hyn y dylai prynwyr ei wybod

Peidiwch â chymryd yn ganiataol bod RF yn addas ar gyfer Dosbarth 150 neu Ddosbarth 300 yn unig.

Defnyddir RF ar draws ystod eang o ddosbarthiadau pwysau, ac mae'r dosbarth, maint a deunydd perthnasol yn pennu'r sgôr tymheredd pwysau gwirioneddol.

2. Wyneb Fflat (FF)

Mae gan fflans Fflat Wyneb arwyneb selio gwastad parhaus ar draws wyneb y fflans.

Mae'r gasged fel arfer yn gorchuddio'r wyneb fflans lawn, gan gynnwys yr ardal o amgylch y tyllau bollt.

Mae FF yn gysylltiedig yn aml â:

Falfiau haearn bwrw a flanges

Offer haearn hydwyth

Systemau dŵr gwasgedd isel

Pibellau cyfleustodau

Rhaglenni lle mae angen cefnogaeth gasged wyneb llawn

Manteision

Cefnogaeth gasged wyneb-llawn

Straen plygu lleol is ar ddeunyddiau fflans mwy brau

Gosod gasged syml

Yn gyffredin mewn-dŵr gwasgedd isel a systemau cyfleustodau

Gasged nodweddiadol

Mae dewisiadau cyffredin yn cynnwys:

Gasgedi ffibr cywasgedig llawn-wyneb

Gasgedi rwber neu elastomer

Gasgedi dalennau PTFE-seiliedig

Pwynt cydnawsedd pwysig

Peidiwch â chymryd yn ganiataol y gellir bolltio fflans FF yn uniongyrchol i fflans RF dim ond oherwydd bod y patrwm bollt yn cyfateb.

Gall y gwahaniaeth mewn geometreg wyneb fflans greu uniad anaddas, yn enwedig pan fydd deunydd fflans brau dan sylw. Mae canllawiau PCC{3}}1 ASME yn mynd i'r afael yn benodol â chanlyniadau paru fflansau wyneb gwastad ac wyneb uchel ac yn pwysleisio cydosod cywir.

Ar gyfer caffael, nodwch wynebauddau flanges paru, nid dim ond un ochr.

3. Cylch Math ar y Cyd (RTJ)

Cylch Math ar y Cyd, wedi'i dalfyrru'n gyffredinRTJ, yn defnyddio rhigol annular wedi'u peiriannu a gasged cylch metelaidd.

Mae'r cylch metel yn cael ei gywasgu i'r rhigol yn ystod y cydosod i greu sêl gyfanrwydd uchel.

Defnyddir RTJ yn eang mewn:

-olew a nwy pwysedd uchel

Purfeydd

Prosesu petrocemegol

Offer pen ffynnon

Gwasanaeth proses tymheredd uchel

Gwasanaeth hydrocarbon critigol

Pam dewis RTJ?

Y brif fantais yw ysystem selio metelaidd.

Gall cymalau RTJ ddarparu selio hynod ddibynadwy o dan amodau pwysau a thymheredd heriol pan fydd y fflans, y gasged cylch a'r weithdrefn osod yn cyfateb yn iawn.

Mathau gasged RTJ cyffredin

Yn dibynnu ar y safon a'r cais perthnasol, efallai y byddwch yn dod ar draws:

R math

Math RX

Math BX

Mae ASME B16.20 yn cwmpasu -gasgedi ar y cyd cylch metelaidd yn ogystal â -gasgedi clwyfau a metel troellog.

Pwynt caffael pwysig

Nid "y fflans Dosbarth 600+ yn unig yw RTJ."

Rhaid i'r rhigol RTJ cywir, y math o gylch, y deunydd a'r dimensiynau gyfateb i'r safon fflans berthnasol.

Ar gyfer falfiau piblinell API 6D, er enghraifft, mae'n bosibl y bydd wynebau wyneb neu fodrwy wedi'u codi ar y pennau fflans, gyda dimensiynau a gorffeniadau yn gysylltiedig â'r safonau fflans perthnasol.

4. Tafod a Groove (T&G)

Mae uniad Tongue & Groove yn defnyddio dau wyneb fflans cyfatebol:

Mae gan un fflans atafod

Mae gan y llall arhigol

Mae'r gasged wedi'i leoli o fewn y geometreg paru, sy'n helpu i gyfyngu ar symudiad ochrol ac allwthio gasged.

Gall hyn fod yn ddefnyddiol pan fydd caethiwo gasged yn bwysig.

Manteision

Cyfyngiad gasged da

Llai o risg o allwthio gasged

Aliniad da rhwng wynebau paru

Yn ddefnyddiol ar gyfer cymwysiadau beirniadol neu brosesu dethol

Cyfyngiadau

Rhaid i'r ddau wyneb paru gyfateb

Mae peiriannu yn fwy cymhleth nag RF

Gall niwed i'r tafod neu'r rhigol beryglu'r cymal

Efallai y bydd ailosod a chynnal a chadw yn llai cyfleus

Rhaid i'r trefniant pibellau ganiatáu i'r flanges gael eu gwahanu'n gywir

Cymwysiadau nodweddiadol

Defnyddir wynebau T&G yn y rhai a ddewiswyd:

Offer prosesu

Cysylltiadau cyfnewidydd gwres

Cymwysiadau pwmp a falf

Gwasanaethau selio critigol

Ni ddylid eu dewis dim ond oherwydd bod gan brosiect ddosbarth pwysedd uchel.

Dylai'r dewis gwirioneddol ddod o ddyluniad offer, manyleb pibellau a safon fflans berthnasol.

5. Gwryw a Benyw (M&F)

Mae wynebau Gwryw a Benyw yn defnyddio allwthiad a chilchiad cyfatebol.

Mae gan un fflans ywyneb gwrywaidd, tra bod y fflans paru ytoriad merched.

Mae'r cilfach yn helpu i leoli a chadw'r gasged.

Manteision

Lleoliad gasged da

Llai o symudiad gasged tuag allan

Paru cadarnhaol y ddau wyneb fflans

Yn ddefnyddiol ar gyfer cymwysiadau proses ac offer dethol

Cyfyngiadau

Rhaid archebu wynebau gwrywaidd a benywaidd fel pâr cyfatebol

Peiriannu mwy cymhleth

Yn fwy anodd ei ddisodli na gasged RF confensiynol

Gall geometreg paru anghywir wneud y cymal yn annefnyddiadwy

Weithiau mae M&F a T&G yn cael eu grwpio gyda'i gilydd oherwydd bod y ddau yn cyfyngu'r gasged, ond mae eu geometregau yn wahanol ac ni ddylid eu trin fel rhai y gellir eu cyfnewid.

6. Cylch Lens / Trefniadau Selio Conigol

Mae selio cylch lens yn defnyddio gasged siâp lens metelaidd sy'n paru ag arwynebau conigol wedi'u peiriannu'n arbennig.

Mae'n atrefniant selio gwasgedd uchel arbenigol, yn hytrach nag un o'r wynebau fflans bob dydd mae'r rhan fwyaf o brynwyr yn dod ar eu traws mewn pibellau safonol ASME B16.5.

Gellir dod o hyd iddo yn:

Llestri gwasgedd uchel

Offer proses arbenigol

Pibellau gwasgedd uchel

Rhai dyluniadau offer Ewropeaidd a pherchnogol

Oherwydd bod y math hwn o uniad yn dibynnu'n fawr ar geometreg fanwl gywir a chyflwr yr arwyneb, dylid ei nodi o'r offer neu'r dyluniad pibellau yn hytrach na'i ddewis o "siart sy'n wynebu fflans" generig.

RF yn erbyn FF yn erbyn RTJ yn erbyn T&G yn erbyn M&F

Pwysig:Canllaw dewis yw'r tabl, nid tabl graddio pwysau. Mae'r pwysau a ganiateir yn dibynnu ar safon y fflans, maint, deunydd, tymheredd a dosbarth pwysau.

Nodweddion arwynebau selio fflans cyffredin

Wyneb wedi'i Godi (RF)

RF yw'r fflans mwyaf cyffredin sy'n wynebu ar gyfer pibellau diwydiannol cyffredinol. Mae ei ardal selio uchel yn hawdd i'w pheiriannu ac mae'n gweithio gyda gwahanol fathau o gasged. Fodd bynnag, mae gan y gasged lai o gefnogaeth ochrol ac mae angen rhag-lwythiad bollt priodol a dewis gasged i atal allwthio.

Gwryw a Benyw (M&F)

Mae wynebau M&F yn defnyddio tafluniad gwrywaidd a pharu cilfachog benywaidd i gyfyngu'r gasged. Mae hyn yn lleihau symudiad gasged a gall wella perfformiad selio. Fodd bynnag, rhaid cyfateb y ddau fflans yn gywir, ac mae peiriannu ac ailosod gasged yn anoddach na chyda RF.

Tafod a rhigol (T&G)

Mae ffesinau T&G yn defnyddio rhigol tafod a chyfatebol i gyfyngu'r gasged a lleihau allwthio. Gallant ddarparu selio dibynadwy ar gyfer gwasanaethau heriol, gan gynnwys rhai cymwysiadau pwysedd uchel neu beryglus. Eu hanfanteision yw peiriannu mwy cymhleth ac ailosod gasged yn fwy anodd.

Wyneb Fflat (FF) a Chytundeb Math Cylch (RTJ)

Mae FF yn darparu arwyneb selio gwastad llawn ac fe'i defnyddir yn gyffredin gyda haearn bwrw, haearn hydwyth, a systemau dŵr pwysedd is neu gyfleustodau.

Mae RTJ yn defnyddio gasged cylch metelaidd mewn rhigol wedi'i durnio ac fe'i defnyddir yn eang ar gyfer cymwysiadau olew, nwy a phrosesu olew, nwy a phrosesu uchel. Mae ei allu pwysau yn dibynnu ar safon fflans, maint, deunydd, dosbarth pwysau a thymheredd.

Arwynebau Selio Eraill

Gall offer gwasgedd uchel arbenigol ddefnyddioarwynebau selio conigol neu trapesoidalgyda gasgedi metelaidd megisgasgedi cylch lens, hirgrwn, neu wythonglog. Mae'r dyluniadau hyn fel arfer yn cael eu dewis yn ôl y safon offer neu bibellau penodol.

Pa Wyneb Flange Ddylech Chi Ddewis?

Nid oes rheol syml fel:

Dosbarth 150=RF
Dosbarth 600=RTJ
Dosbarth 900=RTJ

Mae hynny'n rhy syml.

Yn lle hynny, ystyriwch y canlynol.

Dewiswch RF pan:

Mae angen cysylltiad fflans diwydiannol safonol arnoch chi.

Mae'r gwasanaeth yn broses gyffredinol, dŵr, aer, olew neu nwy.

Mae ystod eang o opsiynau gasged yn ddefnyddiol.

Mae manyleb y prosiect yn galw am RF.

Mae'r pwysau a'r tymheredd o fewn y raddfa fflans berthnasol.

RF fel arfer yw'r opsiwn hawsaf ar gyfer caffael diwydiannol safonol.

Dewiswch FF pan:

Mae angen wyneb gwastad ar yr offer paru.

Mae'r fflans neu'r corff falf wedi'i wneud o haearn bwrw neu ddeunydd arall lle mae cynnal wyneb llawn yn bwysig.

Mae'r cais yn bwysau cymharol isel.

Mae manyleb y prosiect yn gofyn am FF.

Dewiswch RTJ pan:

Mae angen sêl fodrwy fetelaidd-ar y cyd ar gyfer y prosiect.

Mae pwysau a thymheredd yn feichus.

Mae'r fanyleb pibellau yn galw am RTJ.

Mae'r cais yn ymwneud â gwasanaeth hydrocarbon critigol.

Mae API neu fanylebau prosiect yn gofyn am RTJ.

Dewiswch T&G neu M&F pan:

Mae caethiwo gasged yn bwysig.

Mae dyluniad yr offer yn galw'n benodol am yr wyneb.

Mae angen lleoliad gasged rheoledig ar y prosiect.

Mae'r fflansau paru wedi'u cynllunio fel pâr cyfatebol.

Mae'r pwynt allweddol yn syml:

Dewiswch y wyneb o'r dyluniad cyfan ar y cyd, nid o ddosbarth pwysau yn unig.

Beth am Gorffen Wyneb Flange?

Mae gorffeniad wyneb yn fanyleb arall a gollir yn aml mewn RFQs.

Mae angen y cyflwr wyneb priodol ar y fflans sy'n wynebu'r gasged a ddewiswyd.

Er enghraifft, mae ASME B16.5 yn pennu gofynion gorffeniad wyneb gwahanol ar gyfer wynebau fflans gwahanol. Ar gyfer wynebau fflans cyffredin, defnyddir gorffeniad danheddog, tra bod gan arwynebau selio T&G/M&F ac RTJ eu gofynion gorffen eu hunain.

Peidiwch ag ysgrifennu yn syml:

msgstr "Gorffeniad safonol."

Os oes gan y prosiect gasged neu ofynion gorffeniad arwyneb penodol, nodwch hynny yn y fanyleb prynu.

Gosod Pibellau GNEE

FAQ

Beth yw'r fflans mwyaf cyffredin sy'n wynebu?

Wyneb wedi'i Godi (RF)yw un o'r wynebau fflans a ddefnyddir fwyaf mewn pibellau prosesau diwydiannol. Mae'n gyffredin ar flanges dur ac mae'n cefnogi ystod eang o opsiynau gasged.

Beth yw'r gwahaniaeth rhwng flanges RF a FF?

Mae gan RF arwyneb selio uchel, tra bod gan FF arwyneb selio gwastad ar draws wyneb y fflans. Defnyddir FF yn gyffredin gyda haearn bwrw, haearn hydwyth a chymwysiadau eraill lle mae cefnogaeth gasged wyneb llawn yn bwysig.

Ydy RTJ yn well nag RF?

Ddim yn awtomatig. Yn gyffredinol, mae RTJ yn cael ei ddewis pan fo'r prosiect angen sêl fetelaidd ar y cyd neu pan fo amodau gwasanaeth yn galw am y math hwnnw o uniad. Mae RF fel arfer yn fwy ymarferol ar gyfer pibellau diwydiannol cyffredinol.

Pa wyneb fflans sydd orau ar gyfer pwysedd uchel?

Mae RTJ yn cael ei ddefnyddio'n helaeth ar gyfer ceisiadau pwysau uchel a thymheredd uchel, ond mae'r gallu pwysedd yn dod o'r dyluniad fflans cyflawn, deunydd, maint, tymheredd a dosbarth gwasgedd-nid y wyneb yn unig.

A allaf ddefnyddio fflans RF gyda fflans FF?

Peidiwch â chymryd yn ganiataol y gellir paru RF a FF yn uniongyrchol. Mae'r trefniant geometreg wyneb a gasged yn wahanol, ac mae cydnawsedd yn dibynnu ar y deunyddiau, y dyluniad ar y cyd a'r fanyleb pibellau cymwys.

Pa gasged sy'n cael ei ddefnyddio gyda fflans RTJ?

Mae flanges RTJ yn defnyddio gasgedi cylch metelaidd. Mae mathau cylch cyffredin yn cynnwys dyluniadau R, RX a BX, yn dibynnu ar y safon fflans berthnasol a'r gwasanaeth.

Pa gasged a ddefnyddir yn gyffredin gyda fflans RF?

Mae gasgedi clwyfau troellog yn cael eu defnyddio'n eang gyda fflansau RF mewn gwasanaeth prosesu, ond gall gasgedi siaced ffibr cywasgedig, PTFE, Kammprofile a metel hefyd fod yn briodol yn dibynnu ar y cyfrwng, pwysedd, tymheredd a manyleb y prosiect.

A yw fflansau RF yn addas ar gyfer Dosbarth 900 neu Ddosbarth 1500?

Gallant fod, yn dibynnu ar y safon berthnasol, maint, deunydd ac amodau gwasanaeth. Peidiwch â chymryd yn ganiataol bod dosbarth pwysedd uwch yn gofyn am RTJ yn awtomatig. Gwiriwch fanyleb y prosiect a'r safon fflans lywodraethol.

A yw fflansau tafod-a-rhigol yn well ar gyfer selio?

Mae wynebau T&G yn darparu caethiwed gasged cryf a gallant fod yn ddefnyddiol ar gyfer gofynion selio penodol. Fodd bynnag, maent yn fwy arbenigol nag RF ac mae angen wynebau paru sydd wedi'u paru'n gywir.

Beth yw'r gwahaniaeth rhwng wynebau fflans T&G a M&F?

Mae'r ddau yn defnyddio wynebau paru i gyfyngu a lleoli'r gasged, ond mae eu geometregau yn wahanol. Mae T&G yn defnyddio tafod a rhigol, tra bod M&F yn defnyddio wyneb gwryw sy'n ymestyn a thoriad benywaidd cyfatebol.

Pa wybodaeth ddylwn i anfon cyflenwr fflans?

Ar y lleiaf, darparusafon, maint, dosbarth pwysau / PN, math fflans, wyneb, deunydd, canolig, pwysau dylunio, tymheredd dylunio a gofyniad gasged. Ar gyfer gwasanaethau hanfodol, nodwch hefyd ofynion arolygu, profi ac ardystio.

Pa safonau sy'n ymwneud â ffasgedau fflans a gasgedi?

Mae cyfeiriadau cyffredin yn cynnwysASME B16.5ar gyfer flanges pibell a ffitiadau flanged,ASME B16.47ar gyfer flanges dur diamedr mawr,ASME B16.20ar gyfer gasgedi metelaidd,ASME B16.21ar gyfer gasgedi fflat nonmetallic, aEN 1092-1ar gyfer fflansiau dur dynodedig PN.

Ar hyn o bryd mae ASME yn rhestru B16.5-2025 fel yr argraffiad cyfredol a B16.20-2023 fel y safon gasged metelaidd gyfredol

Cyfeiriadau

ASME B16.5 - Fferi Pibellau a Ffitiadau Fflang

ASME B16.47 - Ffensys Dur Diamedr Mawr

Gasgedi Metelaidd ASME B16.20 - ar gyfer fflansau pibellau

ASME B16.21 - Gasgedi Fflat Anfetelaidd ar gyfer Flanges Pibellau

Canllawiau ASME PCC-1 - ar gyfer Cydgynulliad Fflans Boliedig Ffiniau Pwysau

EN 1092-1 - Ffensys a'u Uniadau - Flansiau Cylchol ar gyfer Pibellau, Falfiau, Ffitiadau ac Ategolion, PN Dynodedig
