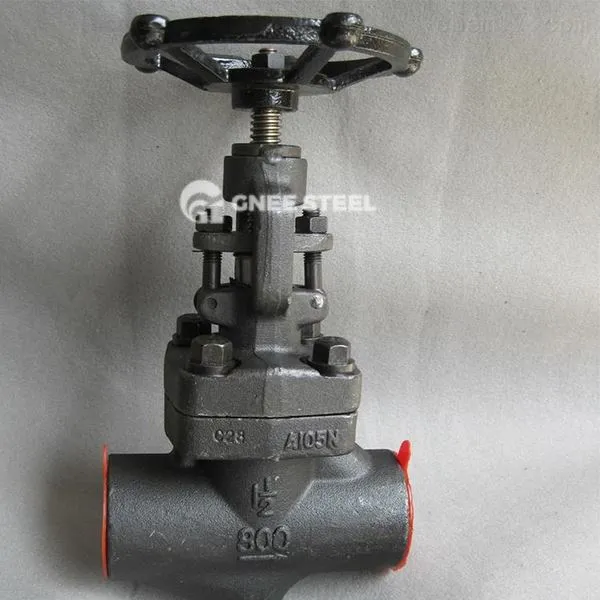

Falf Dwr Glôb Welded Bonnet

Mae'r falf fodel yn cael strwythur integredig gyda'r bonet a'r corff falf wedi'u weldio'n barhaol (nid yn boltiedig nac wedi'u threddu), ac mae'n cyflawni peirianwaith selio dim nol ar gyfer cyfryngau pwysau uchel a risg uchel trwy ddileu pwynt selio haen fflanc y bonet. Mae ei nodweddion nodweddiadol yn cynnwys capasiti i ddal pwysau tymheredd uchel a strwythur cryno, ac mae'n addas ar gyfer amodau gweithio caled fel petrocemegol a pŵer.

Manteision
Diogelwch heb ddifrod:
Mae'r strwythur weldedig yn dileu'r risg o ddifrod y fflans clawr pwmp ac mae'n addas ar gyfer cyfryngau fflamadwy a gwenwynig (fel nwy hylifedig a monoisodiwm)
Gwasgedd uchel a goddefiad tymheredd uchel:
Mae gan y gorchudd foltedd weldedig gryfder peirianneg gwasgedd 30% yn uwch na gorchudd foltedd y flange ac mae'n gallu gwrthsefyll stêm gorbenodol o 540 gradd.
Strwythur compact a dessau:
O'i gymharu â phibellau cysylltiedig â fflanj, mae pwysau wedi'i leihau gan 15% i 20%, gan arbed lle gosod;
Costau isel o gynnal a chadw:
Nid oes angen i chi dynhau boltau flange yn rheolaidd, gan leihau'n amlwg y cyfnod cynheliaeth;
Gwrthsefyll ocsidiad a bywyd hir:
Mae corff y falf dur cromiwm-molibden yn gwrthsefyll cyrydiad sylffwr (yn unol â NACE MR0175), ac mae oes y wyneb selio cladin yn rhagori ar 100 o weithiau o agor a chau.

Cynllun standard: API 602 (specification falf dur fforged) + ASME B16.34 (raddfa gwasgedd-temprature) ;

Graddfa pwysau: Dosbarth 150 ~ 2500LB (hyd at 42MPa);

Dull cysylltu: Plygiau butt (ASME B16.25) neu blygau soced (ASME B16.11);

Deunydd corff: Dur carbon (A105), dur di-staen (F304/F316L), dur crom-molybdenum (WC6/WC9);

Arwyneb drilio: cladin aloi cobalt Stellite (caledwch yn fwy na neu'n hafal i HRC 55), gwrthiant i erydiad tymheredd uchel;

Cymhwysoedd tymheredd: [[0]] gradd ~540 gradd (gellid i steel chrome-molybdenum wrthsefyll hyd at 570 gradd stêm);

Safon gollyngiadau: API 598 VI dim gollyngiad (cyfradd gollyngiad llai na neu'n hafal i 0..01ml/min).



Falf Dwr Glôb Welded Bonnet



Cymwysiadau
Systemau risg uchel petrocemegol:
Piblinellau mewnbwn ac allbwn reactor hydrogeniad (Dosbarth 1500LB pwysedd uchel);
Uned etilen anti-corydi sylffwr (anghenion cyfrifoliaeth NACE);
Biblinellau pŵer a gwneud ynni
Gorsaf bŵer thermol   Prif bibell stêm   (540 gradd / 25MPa);
System oeri cymorth o dafflwr niwclear (gofynion rhag rhagllifio radiadiad)
Cyfryngau dyfn, oer a phersonol:
Argae a throsglwyddo nwy naturiol hylifedig (cyflwr o waith oer dwfn)
Cludiant hylif asid o purdeb uchel (sedd foltedd PTFE wedi'i linedi yn ddewisol);
Cynhyrchion uchel-bwysau diwydiannol:
Falfau mynedfa a thynnu beic gwasg sydd wedi'u gosod ar y ddaear (senarios gyda chyfyngiadau ar le);
System nwy pobwrw metallurgol (mae angen claddu gwrthsefyll gwisgo)
