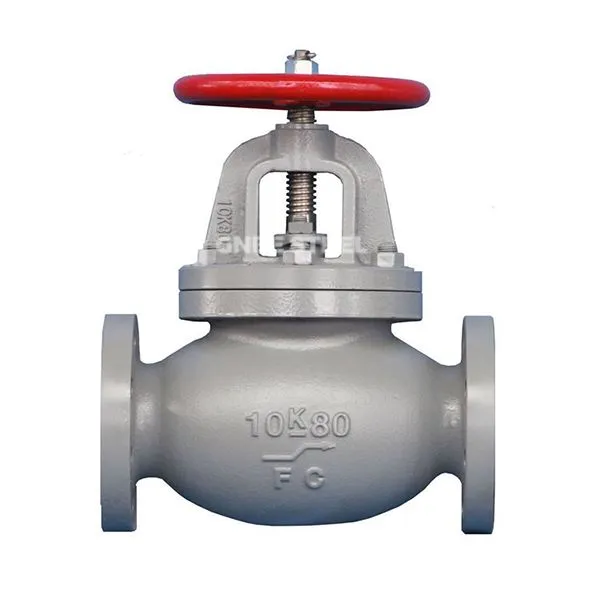

Falf glôb morol

Mae falfiau glôb morol yn falfiau sydd wedi'u cynllunio ar gyfer systemau hylif llongau, a ddefnyddir yn bennaf i reoli rheoleiddio llif a thorri cyfryngau fel dŵr y môr, olew tanwydd, olew iro a stêm. Mae ei swyddogaethau craidd yn cynnwys ynysu canolig piblinellau, rheoleiddio llif a thorri brys, yn arbennig o addas ar gyfer amodau gwaith llongau cymhleth (megis cyrydiad chwistrell halen, dirgryniad a sioc).

Nodweddion ‌
Selio ‌excellent‌:
Mabwysiadu sêl galed metel neu sêl gyfansawdd (metel + ptfe), gan basio en 12266-1\/2, prawf API 598, cyfradd gollwng yn llai na neu'n hafal i 0. 01% × dn;
Dyluniad selio ‌bidirectional‌: Mae rhai modelau'n cefnogi selio pwysau gwrthdroi (megis GB\/T 588-2009 Stop gwirio falf).
Strwythur ‌Compact‌:
Mae modelau morol yn addas iawn ar gyfer cabanau bach, ac mae'r bylchau fflans 10% ~ 20% yn fyrrach na falfiau diwydiannol (megis falf ongl bêl JIS F7303);
Mae strwythur syth drwodd neu ongl yn gwneud y gorau o gynllun y biblinell ac yn lleihau ymwrthedd llif.
Gwrthiant cyrydiad amgylcheddol‌:
Mae'r corff falf efydd yn pasio'r prawf chwistrell halen (ISO 9227), ac mae angen gorchuddio corff y falf dur cast â haen gwrth-cyrydiad resin epocsi.

‌Diameter ac ystod pwysau: ‌

Diamedr: Mae modelau confensiynol yn gorchuddio DN20 ~ DN300 (gellir ei ehangu i DN400 ar gyfer senarios llong arbennig); ‌

Lefel Pwysau: PN16 ~ PN16 0 (sy'n cyfateb i ddosbarth 150 ~ dosbarth 1500), mae rhai modelau sy'n gwrthsefyll pwysau yn cefnogi 16.0mpa.
‌ Gofynion Dater: ‌

Deunydd corff falf: efydd (gwrthsefyll cyrydiad dŵr y môr), dur cast (WCB\/WC6 ar gyfer stêm pwysedd uchel), dur gwrthstaen (316L ar gyfer hylifau misglwyf); Triniaeth arwyneb ar yr wyneb: arwyneb aloi caled (fel stellite) neu ddur gwrthstaen CR13 i wella ymwrthedd gwisgo ac ymwrthedd cyrydiad. Addasrwydd Tymheredd‌:
Mae corff y falf efydd yn addas ar gyfer gradd -20 ~ +250, a gall corff falf dur gwrth -staen cast wrthsefyll amodau gwaith eithafol o radd -196 ~ +650 gradd.

Safonau a Gofynion Profi Rhyngwladol
Safonau cynhyrchu:
Ardystiad Cymdeithas Dosbarthu: ABS (Swyddfa Llongau America), LR (Cofrestr Lloyd), DNV (Det Norske Veritas) Ardystiad Gorfodol, yn cynnwys deunyddiau, amddiffyn rhag tân a pherfformiad seismig;
Manylebau rhyngwladol: ISO 5208 (prawf pwysau), GB\/T 584-2008 (falf forol safonol genedlaethol), JIS F7303 (falf ongl pêl safonol Japaneaidd).
Eitemau Prawf: Prawf Cryfder Cregyn: 1.5 gwaith mae'r pwysau enwol yn cael ei gynnal yn fwy na neu'n hafal i 5 munud, heb ollwng na dadffurfiad;

Prawf Selio: Prawf aerglosrwydd dwyochrog (Dosbarth ASO 5208 A), Gwirio Selio Tymheredd Isel\/Tymheredd Uchel (Gradd -196 i +250 gradd bob yn ail);

Prawf Bywyd: Yn fwy na neu'n hafal i 10, 000 Mae cylchoedd agor a chau yn dal i fodloni'r gofynion selio.



Falf glôb morol



Argymhellion Dewis
Cydnawsedd y cyfryngau:
Piblinell Môr y Môr\/Brine: Mae falfiau efydd (fel GB\/T 590-1993 falfiau stop haearn bwrw) yn cael eu ffafrio;
System Stêm Tymheredd Uchel: Dewisir dur cast (WCB) neu gorff falf Chrome-Molybdenwm Dur (WC6), a weldiwch arwyneb selio aloi caled.
Cydymffurfiad ardystio: Mae angen llongau sydd newydd eu hadeiladu i gael ardystiad math cymdeithas dosbarthu (megis ardystiad ABS), a rhaid i'r prosiect addasu gydymffurfio â safonau'r gymdeithas ddosbarthu wreiddiol; Mae angen i longau cludo cemegol peryglus wirio gwrthiant cyrydiad sylffid NACE MR0175.
Dewis Modd Gweithredu:
Gweithrediad Llaw: Yn berthnasol i DN llai na neu'n hafal i 80 senario, gyda blwch gêr llyngyr i leihau torque gweithredol;
Rheoli Awtomeiddio: Rhaid i actiwadyddion trydan\/niwmatig fodloni lefel amddiffyn IP67 ac addasu i amgylchedd caban lleithder uchel.
