Disgrifiad Falf Glôb Tymheredd Uchel
Mae falf glôb tymheredd uchel wedi'i chynllunio ar gyfer cyfryngau tymheredd uchel (megis stêm, olew thermol, halen tawdd, ac ati) a ddyluniwyd ar gyfer y math o falf, trwy'r fflap falf falf ar hyd llinell ganol symudiad fertigol sedd y falf i gyflawni agor a chau, a ddefnyddir yn bennaf i reoli llif hylif uchel a thorri.
Mae ei swyddogaethau craidd yn cynnwys:
Toriad SEAL: atal cyfryngau tymheredd uchel rhag gollwng;
Rheoliad Llif: Gellir rheoli llif yn y wladwriaeth rhannol agored;
Goddefgarwch pwysedd uchel: i addasu i amodau gwaith tymheredd uchel y system ymwrthedd pwysedd uchel: addasu i amrywiadau pwysau'r system mewn amodau tymheredd uchel.
Nodweddion strwythurol
Strwythur selio megin
Defnyddir meginau metel i ddisodli'r pacio traddodiadol er mwyn osgoi'r gollyngiad a achosir gan heneiddio pacio o dan dymheredd uchel a gwella dibynadwyedd selio.
Arwyneb selio sy'n gwrthsefyll gwisgo
Mae fflap a sedd falf wedi'u weldio â throshaen gyda carbid smentiedig stellite wedi'i seilio ar cobalt (stellite), sy'n gwella ymwrthedd gwisgo fesul gwaith 3-5, a gall y gwrthiant tymheredd gyrraedd mwy na 650 gradd.
Cysylltiadau wedi'u weldio Compact
Mae'r corff falf wedi'i weldio i'r biblinell (ee, pen weldio Butt Weld BW neu weldio soced SW), gan leihau pwyntiau gollwng a'i wneud yn addas ar gyfer systemau pwysedd uchel, tymheredd uchel.
Dyluniad coesyn wedi'i optimeiddio
Mae coesyn y falf wedi'i dymheru + arwyneb nitrided, gyda chaledwch o HV 900-1100, sy'n gallu gwrthsefyll cyrydiad a chrafiad tymheredd uchel ac yn ymestyn oes y gwasanaeth 50%.
Manyleb Falf Glôb Tymheredd Uchel
| Rhannau | 常用材质 | 规格范围 |
|---|---|---|
|
Falf Corff |
Dur Cast (WCB, WC6), Dur Di -staen (CF8M) |
Diamedr enwol: dn 15- dn300 |
|
arwyneb selio |
Troshaen aloi stellite (cocrw) | Pwysedd Enwol: Pn 16- PN400 |
| Stem y falf | Dur nitriding 38crmoala, dur cyfnod deuol f6a | Tymheredd cymwys: -40 gradd ~ +650 gradd |
|
rhuwch |
Dur Di -staen Austenitig (304\/316L) | Modd Gyrru: Llawlyfr\/Niwmatig |

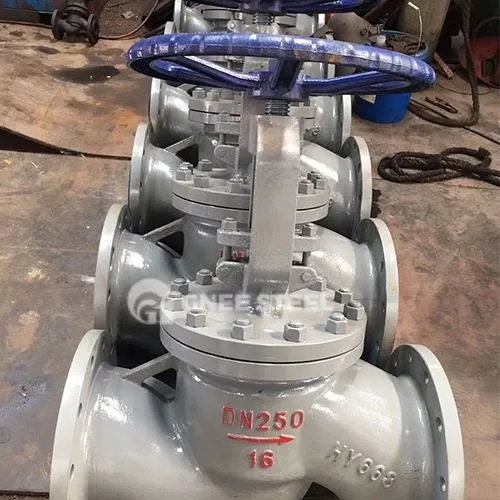

falf glôb tymheredd uchel
Cymhwyso a Swyddogaeth
- Diwydiant petrocemegol
Senario: uned cracio catalytig, piblinell olew tymheredd uchel;
Swyddogaeth: Datrys jamio falf a methiant morloi a achosir gan golosg olew trwm tymheredd uchel.
- Diwydiant Pwer
Senario: Prif biblinell Stêm Pwer Pwer, System Dŵr Bwydo Boeler;
Function: Prevent supercritical steam (>550 gradd) o erydu sedd y falf a lleihau amlder cau a chynnal a chadw.
- Meteleg a golosg
Senario: adferiad nwy popty golosg, triniaeth nwy ffliw tymheredd uchel;
Swyddogaeth: Gwrthsefyll erydiad cyfryngau sy'n cynnwys gronynnau ac ymestyn bywyd gwasanaeth falf.
- Ynni newydd a phwer niwclear
Senario: System storio ynni halen tawdd, ynysu stêm gradd niwclear;
Swyddogaeth: Sicrhewch fod sero yn gollwng cyfryngau ymbelydrol a chwrdd â safonau pŵer niwclear ASME.
