Disgrifiad Falf Porth Cyllell Wafer
Mae falf giât y gyllell yn falf sy'n sylweddoli rheolaeth agored/agos lawn trwy fudiant llinol y giât. Dyluniwyd gwaelod y giât gyda thorri bevel siâp cyllell, a all dorri cyfryngau cymhleth fel ffibrau a gronynnau. Fe'i defnyddir yn helaeth mewn mwyngloddio, trin carthion, hylendid bwyd a meysydd eraill.
Material a manylebau:
Corff a giât: haearn bwrw, dur carbon, dur gwrthstaen (304/116L) neu ddur aloi, lefel gwrthiant pwysau yn llai na neu'n hafal i PN16 (1.6MPA), tymheredd cymwys sy'n llai na neu'n hafal i 180 gradd ;
Ystod Maint: DN50 ~ DN600, Mae hyd strwythur ultra-byr yn arbed gofod gosod.
Dyluniad Strwythurol Allweddol:
Giât siâp cyllell: arwyneb selio siâp lletem neu gyfochrog, gall dorri slyri, ffibr a chyfryngau eraill i ffwrdd, lleihau'r risg o glocsio;
Ffurflen Selio: Sêl galed (aloi caled), sêl feddal (PTFE/rwber) neu strwythur sêl ddwbl, lefel gollwng hyd at ddosbarth ANSI VI;
Modd gyrru: Llawlyfr, niwmatig, gyriant gêr trydan neu lyngyr, strwythur coesyn yn codi (codi coesyn falf) a strwythur coesyn cudd (cylchdroi coesyn falf) yn ddewisol.
Manyleb falf giât cyllell wafer
| safonol neu heb fod yn safonol | safonol |
| strwythuro | wafer lug |
| Pn | 10/16 /CL150 /CL 300 /CL600 |
| Dn | 6" |
| Bwerau | llawlyfr |
| Materol | WCB |
| Deunydd disg | 201 |
| Deunydd sedd | Nbr |
| Nghanolig | Dŵr ffres, carthffosiaeth, gweler dŵr, aer, nwy, anwedd, bwyd, fferyllfa, meddyginiaeth, olew, asid, halen ac ati. |
| MOQ | 1pcs |
| Llongau | Bws, rheilffordd, cefnfor |
Ngheisiadau
| Niwydol | Ngheisiadau | Manyleb a nodweddion |
|---|---|---|
| Mines/planhigion pŵer | Slyri glo, cyfleu slag, torri cyfryngau gronynnog i ffwrdd (DN300 ~ DN600, PN10) | Strwythur sêl caled, sy'n gwrthsefyll gwisgo |
| Triniaeth sewage | Rheoli piblinell sy'n cynnwys slwtsh ffibr ac adweithyddion cemegol (DN50 ~ DN400, sêl feddal) | Giât cyllell gwrth-glogio |
| Bwyd/fferyllol | Hylif di-haint neu ynysu canolig uchel ei lanhau (dur gwrthstaen 316L, RA yn llai na neu'n hafal i 0. 8μm) | Cysylltiadau Cysylltu Cyflym Glanweithdra |

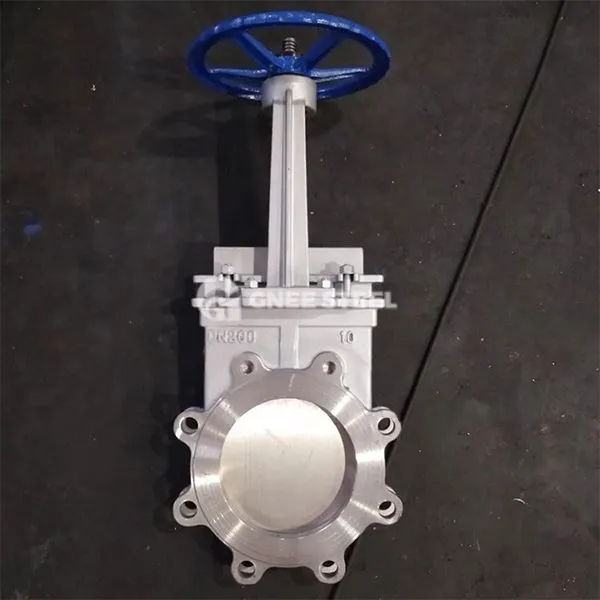

Falf giât cyllell wafer gnee
Pwyntiau dewis a chynnal a chadw
Argymhellion Dewis:
Nodweddion y cyfryngau: Mae morloi caled yn cael eu ffafrio ar gyfer hylifau sy'n cynnwys gronynnau, a dewisir cyrff falf dur gwrthstaen neu fflworin ar gyfer cyfryngau cyrydol;
Lefel Pwysau: Ar gyfer amodau gwahaniaeth pwysedd uchel (yn fwy na neu'n hafal i PN10), argymhellir dewis strwythur coesyn sy'n codi i wella sefydlogrwydd selio.
Manylebau Cynnal a Chadw: Gwiriwch draul yr arwyneb selio bob 3 mis (mae angen disodli morloi meddal os cânt eu gwisgo'n fwy na neu'n hafal i 2mm);
Agor a chau â llaw 2 ~ 3 gwaith ar gyfer segur tymor hir i atal y giât rhag glynu wrth sedd y falf;
Mae gyriannau niwmatig/trydan yn gofyn am iro gerau neu gydrannau gêr llyngyr yn rheolaidd er mwyn osgoi jamio.
