Disgrifiad Falf Porth Cyllell Niwmatig
Mae falf giât cyllell niwmatig yn falf sy'n defnyddio aer cywasgedig fel y ffynhonnell bŵer ac yn gyrru plât y giât i symud yn fertigol trwy actuator niwmatig i agor a chau'r hylif. Rhennir ei strwythur yn ddwy ran:
Y rhan uchaf: yr actuator niwmatig (un actio neu actio dwbl), sy'n gyrru coesyn y falf i gylchdroi neu godi trwy symudiad y piston.
Y rhan isaf: y corff falf, y craidd yw'r giât siâp lletem (strwythur anhyblyg neu elastig), mae'r ongl arwyneb selio fel arfer yn 50 gradd, ac mae cyfeiriad symud y giât yn berpendicwlar i'r hylif.
Nodweddion
Gwisgo a Blocio Gwrthiant:
Gall giât y lletem dorri amhureddau fel ffibrau a gronynnau, ac mae dyluniad y sianel llif turiant llawn yn lleihau cadw canolig.
Yn berthnasol i biblinellau ag amhureddau uchel fel slag, slwtsh a mwydion.
Ymateb ac awtomeiddio cyflym:
Mae'r actuator niwmatig yn cefnogi agor a chau ar lefel milieiliad, sy'n addas ar gyfer senarios diwydiannol sy'n gofyn am weithrediadau aml.
Gellir integreiddio gosodwyr neu synwyryddion deallus i gyflawni rheoleiddio llif manwl gywir.
Perfformiad selio uchel:
Mae'r giât elastig yn gwneud iawn am brosesu gwallau, ac mae'r cylch selio PTFE neu'r sêl galed fetel yn cwrdd â safon gollyngiadau Lefel V ANSI.
Gwrthiant cyrydiad:
Gellir dewis deunydd y corff falf o 304/316 dur gwrthstaen neu leinin fflworin, sy'n addas ar gyfer asidau cryf, alcalis cryf a chyfryngau misglwyf.
Manyleb falf giât cyllell niwmatig
|
Heitemau |
Actuator niwmatig actio sengl/actio dwbl |
|
Modd actio |
Mae actio dwbl, dychweliad gwanwyn (actio sengl) ar gael |
|
Pwysau cyflenwi aer |
2.5 i 8bar |
|
Torque allbwn |
14 i 1170nm |
|
Hoesau |
1, 000, 000 (1 miliwn) gwaith |
|
Ongl cylchdro |
90 gradd ± 4 gradd |
|
Deunydd cregyn |
Alloy alwminiwm wedi'i allwthio |
|
Cyfryngau cymwys |
Aer cywasgedig wedi'i hidlo, cyfrwng nad yw'n cyrydol |
|
Temp amgylchynol. |
Math Safonol: -20 i +80 gradd (-4 i 176 gradd f) |
|
Nghais |
Bwyd a diod, mireinio, dihalwyno, petrocemegol, cemegol, fferyllol, tecstilau, mwydion a phapur, mwyngloddio, diwydiannau morol a phwer |
|
Iriad |
Nid oes angen iro ar gyfer math safonol o dan amodau gweithredu arferol. Dylid defnyddio ireidiau arbennig o dan amodau gweithredu tymheredd isel neu uchel. |

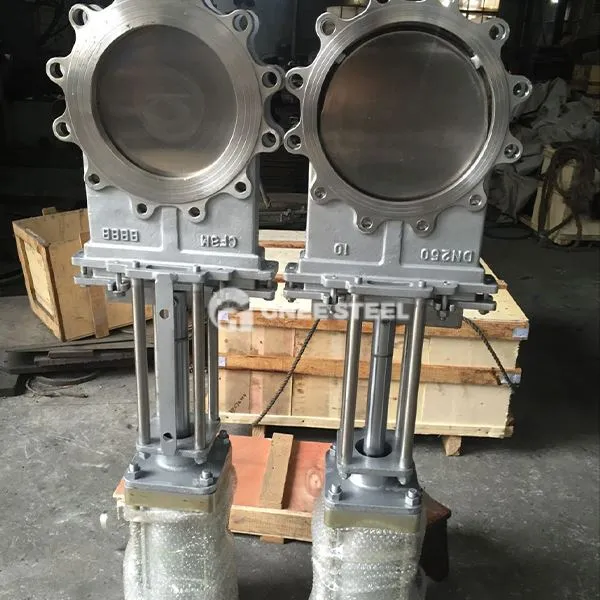

falf giât cyllell niwmatig
Pwyntiau dewis a chynnal a chadw
Awgrymiadau Dewis:
Dewiswch y math o giât yn ôl nodweddion y cyfrwng (mae'r giât elastig yn addas ar gyfer gronynnau sy'n cynnwys cyfrwng, ac mae giât anhyblyg yn addas ar gyfer hylif glân).
Ar gyfer math un actio, rhowch sylw i fywyd y gwanwyn, ac mae angen i'r math sy'n gweithredu ddwywaith gael falf solenoid.
Gofynion Cynnal a Chadw:
Gwiriwch draul y cylch sêl yn rheolaidd a disodli morloi PTFE neu fetel mewn pryd.
Rhaid cadw'r ffynhonnell aer yn sych ac yn lân i atal cyrydiad mewnol yr actuator.
