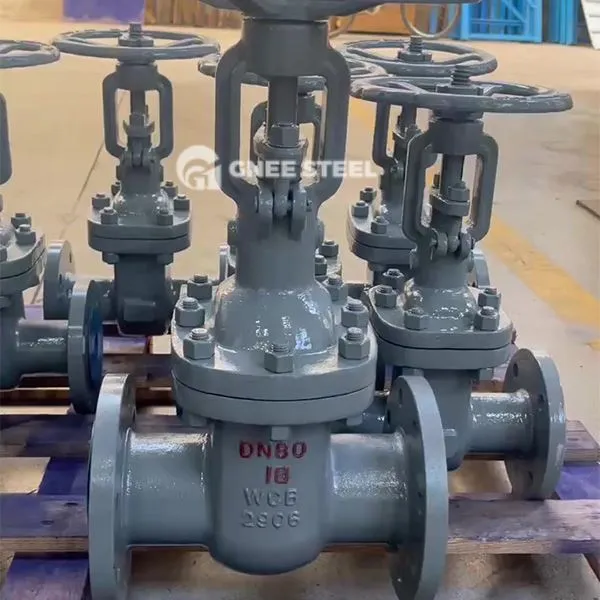

Falfiau giât gyfochrog

Mae falf giât gyfochrog yn falf y mae ei harwyneb selio giât yn berpendicwlar i echel y biblinell. Mae ei rannau agor a chau (GATE) yn gwireddu rheolaeth ganolig i ffwrdd trwy godi fertigol a gostwng symud. Mae'n addas ar gyfer cyflwr agored neu gaeedig lawn ac ni chaiff ei ddefnyddio ar gyfer rheoleiddio llif. Mae'r strwythur craidd yn cynnwys:

GATE: Mae wedi'i rannu'n giât sengl (gyda lletem byrdwn neu rag-lwytho'r gwanwyn) a giât ddwbl (strwythur cyfochrog plât dwbl, wedi'i wasgu ymlaen llaw a'i selio gan y gwanwyn neu ddyfais fecanyddol).
Arwyneb Selio: Mae Sêl Galed yn defnyddio wyneb metel (fel 1CR13, Stellite 6), ac mae sêl feddal yn defnyddio rwber neu polytetrafluoroethylen (PTFE).
Cynulliad Gyrru: Mae coesyn y falf wedi'i gysylltu â'r olwyn law/actuator trydan i yrru'r giât i godi a chwympo.



Falfiau giât gyfochrog



Senarios a chyfyngiadau cymwys
‌
Senarios mantais‌:
‌ Tymheredd uchel a chyfryngau gwasgedd uchel‌: Mae'r math morloi caled yn addas ar gyfer piblinellau stêm, olew a nwy (ymwrthedd tymheredd sy'n llai na neu'n hafal i 600 gradd).
Gofynion agor a chau aml: Mae strwythur y giât ddwbl yn lleihau gwisgo arwyneb selio ac yn ymestyn bywyd gwasanaeth‌.
‌
Cyfyngiadau‌:
‌Not yn berthnasol ar gyfer rheoleiddio llif‌: Mae agoriad rhannol yn dueddol o fortecs, gan arwain at erydiad y giât a'r sedd falf‌.
Media sy'n cynnwys partyllig‌: Mae angen math o sêl galed, mae'n hawdd cael ei grafu gan y sêl feddal gan ronynnau ac yn methu.
‌
Cymwysiadau nodweddiadol‌:
Diwydiant ‌Energy‌: Piblinell Olew Crai Purfa, System Dŵr Oeri Pwer Niwclear‌.
Peirianneg Gymunol‌: Mae gwaith trin carthffosiaeth yn torri slyri, hylif cymysgedd dŵr slag‌
