Disgrifiad Falf Porth Cyllell yn eistedd metel
Mae Falf Giât Cyllell Sedd SeddMetal yn falf giât math cyllell gydag arwyneb selio metel. Mae ei giât a'i sedd falf wedi'u gwneud o ddeunyddiau metel (fel dur gwrthstaen, aloi caled, ac ati). Trwy brosesu manwl gywirdeb, cyflawnir selio caled metel-i-fetel. Mae'n addas ar gyfer tymheredd uchel, gwasgedd uchel neu gyfrwng sy'n cynnwys gronynnau caled.
Cyfansoddiad strwythurol
Cydrannau craidd
Corff falf: Dyluniad annatod neu hollt, wedi'i wneud yn bennaf o ddur gwrthstaen, dur aloi neu ddur carbon, gyda sianeli mewnol llyfn i leihau gwrthiant llif. Plât gate: dyluniad siâp neu siâp lletem knife, gyda llafn ar y gwaelod, a all dorri amhureddau fel ffibrau a gronynnau; Defnyddir arwyneb selio caledMetal, a chaiff gwrthiant gwisgo ei wella trwy wynebu aloi caled. Seat valve: deunydd metel (fel dur gwrthstaen, aloi), gan ffurfio pâr selio caled gyda'r giât, tymheredd uchel ac ymwrthedd cyrydiad. Coesyn Valve: platio crôm caled arwyneb neu driniaeth nitridio, gwisgo ymwrthedd, wedi'i gysylltu â'r giât wrth edau neu fwcl
System selio
Mae'r arwyneb selio metel yn union ddaear i sicrhau tyndra a gollyngiad isel (ee lefel gollwng hyd at 26 × dn mm³/s);
Mae rhai modelau wedi'u cynllunio gyda selio dwbl (selio metel + strwythur iawndal elastig) i wella dibynadwyedd.
Manyleb falf giât cyllell eistedd metel
|
Heitemau |
Falf giât cyllell eistedd metel |
|
Dylunio a Gweithgynhyrchu |
API600, ASME B16.34 |
|
Safon mowntio |
Plât mowntio iso5211 ar gyfer actuator trydan aml -dro neu reolaeth niwmatig |
|
Safon flange |
ANSI, JIS, DIN, GB |
|
Wynebet |
ASME B16.10 |
|
Dimensiwn Cysylltiad |
ASME B16.5, ASME B16.47, ASME B16.25 |
|
Arolygu a Phrawf |
ISO5208, API598 |
|
Materol |
Haearn bwrw, dur bwrw, dur gwrthstaen |
|
Mhwysedd |
10 i 100bar |
|
Nhymheredd |
-10 i 180 gradd |

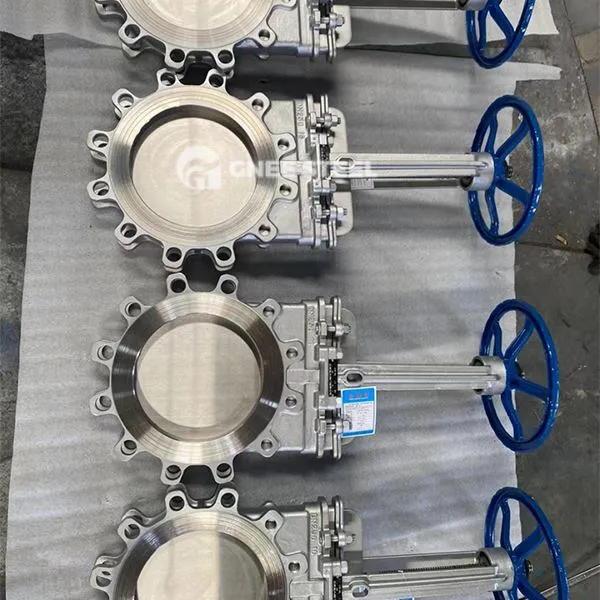

Falf giât cyllell eistedd metel
Nodweddion
- Tymheredd uchel a gwrthiant gwasgedd uchel: Gall yr arwyneb selio metel wrthsefyll tymheredd uchel o lai na neu'n hafal i 450 gradd a gwasgedd uchel o lai na neu'n hafal i PN16.
- Gwrthiant gwisgo strong: Mae'r arwyneb selio carbid yn addas ar gyfer cyfryngau sy'n cynnwys gronynnau caled fel slag a phowdr glo.
- Life Life: Mae'r deunydd metel yn gwrthsefyll cyrydiad ac yn gwrthsefyll erydiad, ac mae ganddo gylch cynnal a chadw hir.
- Expelability ledled y ledled y lledled y hyn sy'n cefnogi gyriant â llaw, trydan neu niwmatig i ddiwallu gwahanol anghenion awtomeiddio.
Ngheisiadau
- Mining a meteleg: Rheoli cludo cyfryngau gwisgo uchel fel slyri mwyn, slyri glo, lludw a slag.
- Chemical ac egni: Trin hylifau tymheredd uchel a chyrydol (fel asid, alcali, olew a nwy) .
- Electricity a diogelu'r amgylchedd: Fe'i defnyddir ar gyfer systemau piblinellau sy'n cynnwys gronynnau solet fel tynnu lludw gorsaf bŵer a thriniaeth carthion.
- -bapurau a bwyd: Gellir defnyddio deunyddiau dur gwrthstaen misglwyf ar gyfer cyfryngau slyri neu radd bwyd (rhaid iddynt fodloni safonau ardystio diwydiant) .
