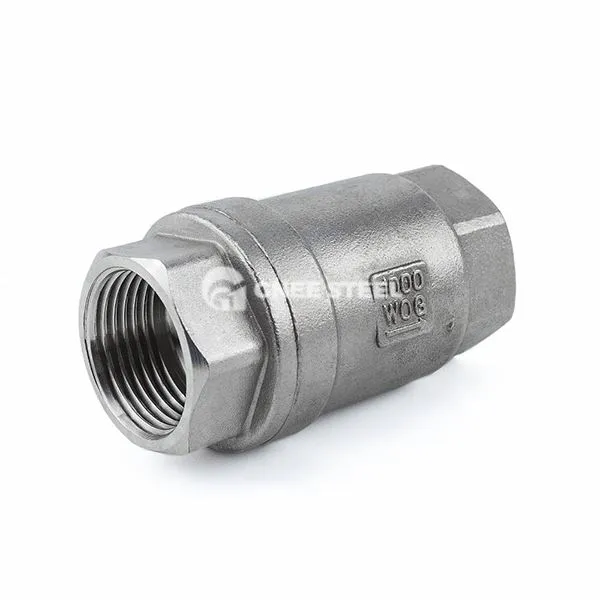

Falf gwirio edau
Disgrifiadau
Mae falf gwirio wedi'i threaded yn falf awtomatig wedi'i chysylltu gan edau. Mae'n dibynnu ar lif y cyfrwng ei hun i agor a chau'r disg falf, a ddefnyddir i atal y cyfrwng rhag llifo yn ôl ac amddiffyn offer y biblinell. Mae ei swyddogaethau craidd yn cynnwys:
Rheoli Llif Unffordd: Dim ond yn caniatáu i'r cyfrwng lifo i un cyfeiriad, ac mae'r disg falf yn cau'n awtomatig pan fydd yn llifo i'r cyfeiriad arall;
Amddiffyniad gwrth-gefn: yn atal gwrthdroi pwmp, llif ôl-lif canolig piblinell neu ryddhad pwysau cynhwysydd.
Nodweddion strwythurol
Dull Cysylltu: Mae pennau mewnfa ac allfa'r corff falf wedi'u cynllunio gydag edafedd mewnol (DN llai na neu'n hafal i 50mm) neu edafedd allanol, sy'n addas ar gyfer pibellau diamedr bach. Mae angen tâp selio neu seliwr wrth ei osod;
Deunydd Corff Falf: Mae deunyddiau cyffredin yn cynnwys haearn bwrw, dur carbon, dur gwrthstaen (fel 304/316L). Dewisir dur gwrthstaen pan fydd ymwrthedd cyrydiad yn uchel;
Ffurflen Selio: Sêl galed (metel i fetel) neu sêl feddal (sedd falf elastig), gall y lefel gollyngiadau gyrraedd lefel IV (sêl galed) neu lefel VI (sêl feddal).
Manyleb falf gwirio edau
| Disgrifiadau | |||
| Enw'r Cynnyrch | Falf gwirio edau | ||
| Modol | H14W-16P | ||
| Diamedr enwol (dn) mm | 1/2-3 "(dn 15- dn80) | ||
| Pwysau gweithio | 0-1. 6mpa | ||
| Safon ddylunio | Din .apl.gb | ||
| Ffurflen Selio | Math o Sêl Meddal | ||
| Modd wedi'i yrru | Pwer Hydrolig/Pŵer Dŵr | ||
| Cyfryngau cymwys | Dŵr, olew, nwy a hylif cyrydol | ||
| Tymheredd yn berthnasol | (-0 gradd -100 gradd) | ||
| Materol | SS316 .SS304. | ||
| Safon wedi'i threaded | Npt /bspt /bsp /din | ||
| Diwedd Cysylltiad | Threaded | ||
Falf gwirio edau
Nghais
System Pibellau Diwydiannol: Atal llif ôl -ganol ar ôl i'r pwmp stopio, amddiffyn y corff pwmp a'r offer gyrru;
System ategol pwysedd uchel: Darparu iawndal pwysau ar gyfer piblinellau y gellir eu gor-bwyso er mwyn osgoi difrod system;
Dyfais Compact: Mae cysylltiad wedi'i threaded yn arbed lle ac yn addas ar gyfer piblinellau mesur offerynnau neu biblinellau mewnol offer.
Awgrymiadau Dewis
Lefel Pwysau: Dewisir PN16 ~ 40 ar gyfer amodau gwaith confensiynol, ac mae angen corff falf dur ffug neu sêl carbid ar gyfer senarios pwysedd uchel (fel systemau stêm);
Nodweddion Canolig: Mae falfiau gwrthstaen neu falfiau wedi'u leinio â PTFE yn cael eu ffafrio ar gyfer cyfryngau cyrydol (asidau ac alcalis); Mae strwythurau selio swing neu elastig yn addas ar gyfer hylifau sy'n cynnwys gronynnau;
Ffurflen Cysylltiad: Mae cysylltiad edau fewnol (cod 6) yn addas ar gyfer edafedd pibellau allanol, ac mae angen i falfiau edau allanol gryfhau triniaeth selio.
