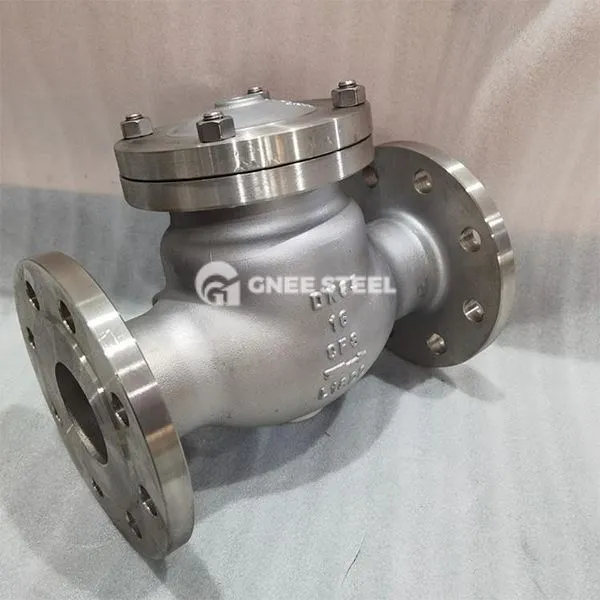

Falfiau gwirio cryogenig dur gwrthstaen Disgrifiad
Defnyddir falf gwirio cryogenig dur gwrthstaen yn arbennig mewn amgylcheddau tymheredd isel iawn gyda thymheredd canolig sy'n llai na neu'n hafal i radd -40 (megis ocsigen hylif, nitrogen hylif, nwy naturiol hylifedig, ac ati). Mae'n agor yn awtomatig ac yn cau'r disg falf i atal y cyfrwng rhag llifo yn ôl. Dyma'r elfen rheoli diogelwch craidd o storio a chludo cryogenig, offer gwahanu aer, a phiblinellau nwy hylifedig.
Paramedrau a pherfformiad craidd
Amodau gwaith cymwys:
Ystod Tymheredd: -196 Gradd ~ +80 Gradd (yn berthnasol i amodau tymheredd uwch-isel pan fydd yr arwyneb selio yn ptfe/pctfe).
Sgôr Pwysau: PN16 ~ PN320 (hyd at Ddosbarth 1500), a all wrthsefyll pwysau ehangu newid cam cyfryngau hylif.
Cyfryngau cymwys: ocsigen hylif (LO₂), nitrogen hylif (LN₂), argon hylif (LAR), nwy naturiol hylifedig (LNG), ac ati.
Strwythur a selio:
Deunydd Corff y Falf: Dur gwrthstaen 304/316L neu ddur deublyg 2205/2507, gyda chaledwch tymheredd isel ac ymwrthedd cyrydiad.
Design Design:
Mae'r arwyneb selio disg falf wedi'i weldio ag aloi wedi'i seilio ar cobalt neu aloi caled i sicrhau bod sero yn gollwng ar radd -196 (cyfradd gollwng yn llai na neu'n hafal i 10 ppm).
Yn meddu ar strwythur iawndal meginau metel i atal coesyn y falf rhag crebachu ar dymheredd isel ac achosi methiant selio.
Manyleb falfiau gwirio cryogenig dur gwrthstaen
|
heitemau |
falf |
|
Nghais |
Defnydd Diwydiannol, Defnydd Diwydiannol Dŵr, Defnydd Cartrefi |
|
Maint porthladd |
Dn 10- dn2000 |
|
Warant |
24 mis |
|
Man tarddiad |
Sail |
|
Henan |
|
|
Bwerau |
neb |
|
Tymheredd y cyfryngau |
Tymheredd uchel, tymheredd isel, tymheredd canolig, tymheredd arferol |
|
Enw |
Gnee |
|
Strwythuro |
Wirion |
|
Media |
Nwy, olew, dŵr, cemegol, stêm |
|
Cefnogaeth wedi'i haddasu |
OEM, ODM, OBM |
|
Amser Cyflenwi |
7-15 diwrnod |
|
Cotiau |
Haddasedig |
|
Llunion |
BS 1868 / API 6D / ASME B16.34 |
|
Diwedd Cysylltiad |
Edau, weldio soced |
|
Wynebet |
ASME B16.10 |
|
Diwedd FLANGE |
ASME B16.5 |
|
Phrofest |
API598 |
|
Thystysgrifau |
CE/ISO/SGS/MTC |
|
OEM/ODM/OBM |
Haddasedig |
|
Trimiff |
Ss aisi 410 |
Falfiau gwirio cryogenig dur gwrthstaen
Ngheisiadau
Storio a chludiant nwy liquefied:
Gorsafoedd sy'n derbyn LNG, piblinellau mewnforio ac allforio tanciau storio nitrogen ocsigen/hylif hylifol, i atal llif ôl -ganol ac achosi gor -bwysau .
System llwytho a dadlwytho tryciau tanc cryogenig, i wrthsefyll effaith tymheredd isel cyfryngau hydrocarbon hylif.
Gwahanu aer ac offer cemegol:
Rhaid i biblinell allfa'r pwmp ocsigen hylif yn yr offer gwahanu aer gydymffurfio â safon falf cryogenig ISO 15848.
System cylchrediad adweithydd cryogenig, sy'n addas ar gyfer cyfryngau cyrydol sy'n cynnwys H₂s neu CO₂.
