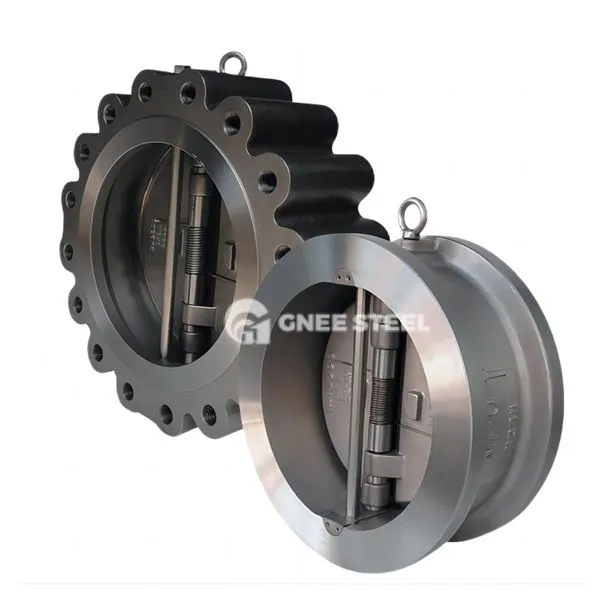

Disgrifiad Falf Gwirio Disg Deuol
Mae falf gwirio fflap dwbl yn falf sy'n rheoli llif unffordd y cyfryngau trwy strwythur fflap dwbl. Fe'i cynlluniwyd i leihau sioc hydrolig ac mae'n addas ar gyfer systemau piblinellau diamedr mawr a chanolig.
Nodweddion strwythurol craidd
Dyluniad fflap dwbl: Mae dau ddisg siâp disg cymesur yn cylchdroi o amgylch y pin yn sedd y falf. Mae'r ddisg yn cau'n gyflym yn ystod llif y cefn (amser cau yn llai na neu'n hafal i 0. 3 eiliad) i leihau effaith y morthwyl dŵr;
Cynllun Compact: Mae'r strwythur cysylltiad tebyg i glamp yn gwneud ei hyd yn unig 1\/4 ~ 1\/8 o'r falf gwirio fflans draddodiadol, ac mae'r pwysau'n cael ei leihau 30%~ 50%, sy'n addas ar gyfer senarios sydd wedi'u cyfyngu gan y gofod;
Ffurflen Selio: Gellir weldio wyneb y ddisg gydag aloi caled neu ei gorchuddio â gorchudd PTFE, ac mae'r lefel gollyngiadau yn cyrraedd Dosbarth VI ANSI.
manyleb falf gwirio disg deuol
Maint: 2 "- 32"
Deunydd: haearn bwrw, haearn hydwyth, WCB, CF8, CF8M, CF3, CF3M ac ati.
Dylunio a Gweithgynhyrchu Std.: API594, ASME B16.34, API 6D, JISB 2074- JISB2084, BS1868
Cysylltiad flange ASME B16.5, ASME B16.47, JISB 2212- JISB2214, DIN 2543-2550
STD wyneb yn wyneb: ASMEB16.10, API 6D, JISB2002, DIN3202, EN558
Safon Prawf: API598, API 6D JISB2003
falf gwirio disg deuol
Manylebau Dewis a Gosod
Pwyntiau key ar gyfer dewis
Matching Matching: Ar gyfer cyfryngau cyrydol, defnyddiwch gorff falf dur gwrthstaen 316L + disg falf wedi'i orchuddio â PTFE; Ar gyfer piblinellau stêm tymheredd uchel (llai na neu'n hafal i 425 gradd), defnyddiwch ddur crôm-molybdenwm; Castation pressure adapt: Ar gyfer systemau pwysedd isel (llai na neu'n hafal i 1.6MPA), defnyddiwch y math wafer yn gyntaf; Ar gyfer amgylcheddau pwysedd uchel (sy'n fwy na neu'n hafal i 6.4MPA), defnyddiwch gyrff falf wedi'u hatgyfnerthu sy'n gysylltiedig â flange.
Gofynion gosod
Ar gyfer gosod piblinell lorweddol yn unig, rhaid marcio corff y falf â saeth llif i sicrhau ei fod yn gyson â chyfeiriad llif y cyfrwng;
Mae angen fframiau cymorth annibynnol ar falfiau diamedr mawr (DN sy'n fwy na neu'n hafal i 300) er mwyn osgoi gwyro disg falf a achosir gan straen piblinell.
