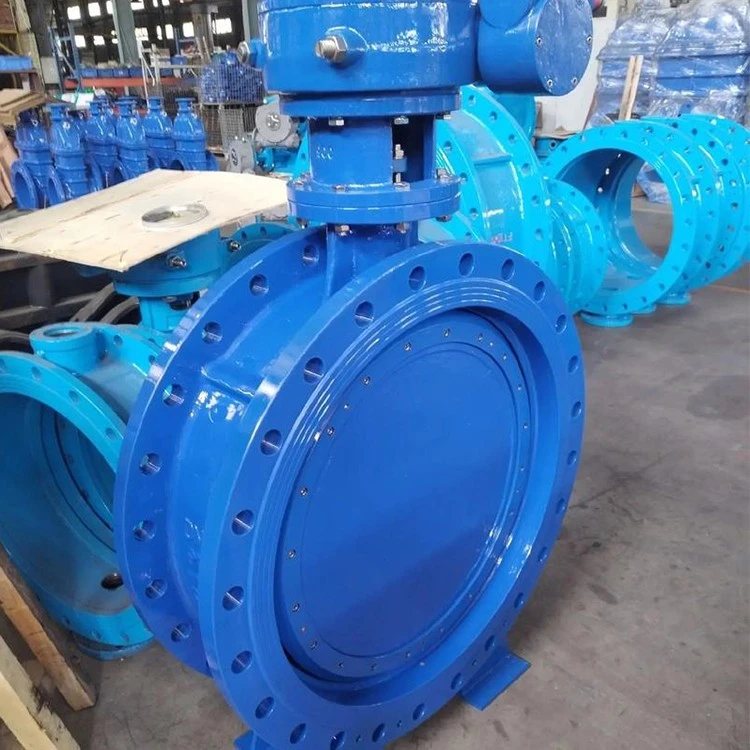

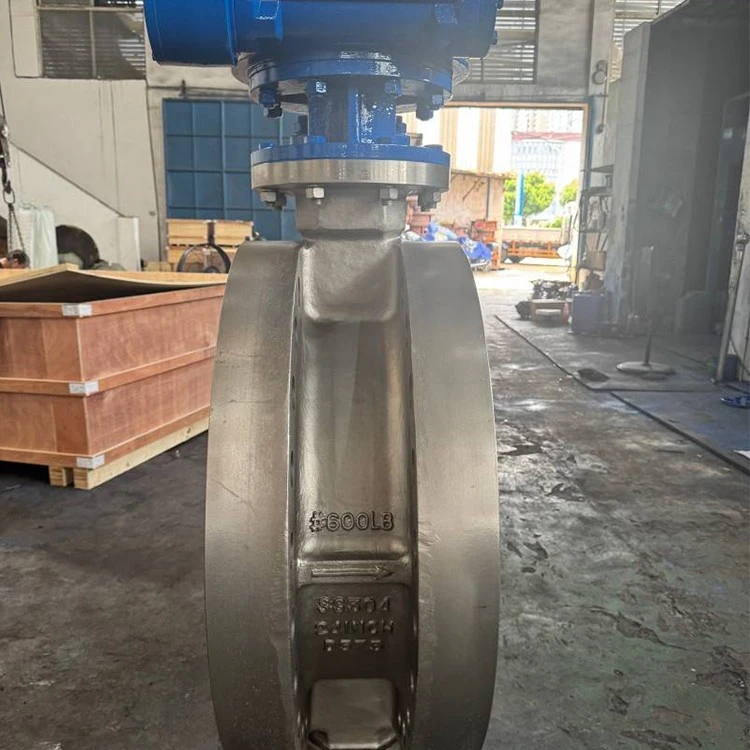

Falfiau Pili Pala Ecsentrig Dwbl WCB(a elwir hefyd yn Falfiau Glöynnod Byw Perfformiad Uchel) yn ddyfeisiadau rheoli llif uwch lle mae'r siafft yn cael ei wrthbwyso o ganol y ddisg a chanol y corff falf. Adeiladwyd oASTM A216 WCBdur carbon bwrw, mae'r falfiau hyn wedi'u cynllunio i oresgyn cyfyngiadau ffrithiant a selio falfiau glöyn byw consentrig safonol, gan eu gwneud yn addas ar gyfer cymwysiadau diwydiannol amledd uchel a gwasgedd uchel.

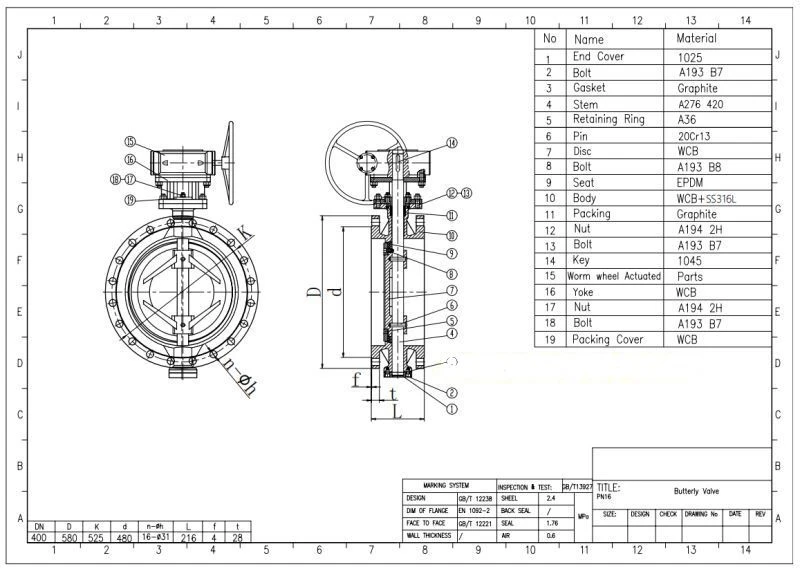

Darlun o'r Falfiau Glöynnod Byw Dwbl Ecsentrig DN400 PN16-WCB
Tabl Paramedrau Technegol
| Eitem | Manyleb / Data | Safonol |
| Ystod Maint | DN50 – DN1200 (2" – 48") | API 609/EN 593 |
| Graddfa Pwysau | PN10, PN16, PN25,PN40(Dosbarth 150/300) | ASME B16.34 |
| Deunydd Corff | ASTM A216 WCB(Castio Dur Carbon) | ASTM A216 |
| Deunydd Disg | ASTM A351 CF8/CF8M | - |
| Deunydd Sedd | RPTFE (Meddal) / SS316 + Stellite (Metal) | - |
| Wyneb{0}}yn-Wyneb | API 609 Tabl 2/EN 558 Cyfres 20/25 | - |
| Gweithredu Dros Dro. | -29 gradd i 200 gradd (Meddal) / Hyd at 425 gradd (Metel) | - |
| Dosbarth Gollyngiadau | Gradd A (Dim Gollyngiad)am Sedd Feddal | API 598/EN 12266-1 |
| Math Cysylltiad | Wafer, Lug, neu Flanged | EN 1092-1 / ASME B16.5 |
| Gwybodaeth Paramedr: | ||||
| Safon weithredol: | ||||
| Enw | Dylunio a gweithgynhyrchu | Wyneb yn wyneb Hyd | Prawf Pwysau | Diwedd fflans |
| Safon gyfeirio | GB/T 12238 | GB/T 12221 | GB/T 13927 | GB/T 9113/ASME B16.5 |
| Deunydd o'r prif rannau: | |||||
| Enw | 8-Corff | Sêl 4-Sedd | 6-Disg | 3-siafft | 14-Blwch gêr |
| Deunydd | WCB | EPDM | WCB | 2Cr13 | Cydran |
| Dimensiynau: | ||||||||
| Maint | PN10 | PN16 | 150LB | |||||
| DN | NPS (modfedd) | L | φk | N-φd | φk | N-φd | φk | N-φd |
| 50 | 2'' | 108 | 125 | 4-18 | 125 | 4-18 | 120.7 | 4-19 |
| 65 | 2 1/2'' | 112 | 145 | 4-18 | 145 | 4-18 | 139.7 | 4-19 |
| 80 | 3'' | 114 | 160 | 8-18 | 160 | 8-18 | 152.4 | 4-19 |
| 100 | 4'' | 127 | 180 | 8-18 | 180 | 8-18 | 190.5 | 8-19 |
| 125 | 5'' | 140 | 210 | 8-18 | 210 | 8-18 | 215.9 | 8-22.4 |
| 150 | 6'' | 140 | 240 | 8-22 | 240 | 8-22 | 241.3 | 8-22.4 |
| 200 | 8'' | 152 | 295 | 8-22 | 295 | 12-22 | 298.4 | 8-22.4 |
| 250 | 10'' | 165 | 350 | 12-22 | 355 | 12-26 | 361.9 | 12-25.4 |
| 300 | 12'' | 178 | 400 | 12-22 | 410 | 12-26 | 431.8 | 12-25.4 |
| 350 | 14'' | 190 | 460 | 16-22 | 470 | 16-26 | 476.2 | 12-28.4 |
| 400 | 16'' | 216 | 515 | 16-26 | 525 | 16-30 | 539.7 | 16-28.4 |
| 450 | 18'' | 222 | 565 | 20-26 | 585 | 20-30 | 577.8 | 16-31.8 |
| 500 | 20'' | 229 | 620 | 20-26 | 650 | 20-33 | 635 | 20-31.8 |
| 600 | 24'' | 267 | 725 | 20-30 | 770 | 20-36 | 749.3 | 20-35.1 |
Nodweddion
Mecanwaith Gwrthbwyso Dwbl:
Gwrthbwyso 1:Mae'r siafft wedi'i lleoli y tu ôl i'r wyneb selio, gan ganiatáu i'r disg siglo'n glir o'r sedd yn syth ar ôl agor.
Gwrthbwyso 2:Mae'r siafft ychydig oddi ar-ganolfan o linell ganol y bibell, sy'n creu gweithred "camio" i leihau ffrithiant yn ystod y 10 gradd agor gyntaf a'r 10 gradd olaf o gau.
Dyluniad Sedd Gyfnewidiol:Mae seddi (fel arfer RPTFE neu Metal) yn cael eu dal gan fodrwy gadw wedi'i bolltio, gan ganiatáu ar gyfer ailosod ar-safle heb dynnu'r siafft neu ddisg.
Chwythu{0}}Proof Shaft:Cydymffurfio âAPI 609, mae'r siafft wedi'i ddiogelu i'w atal rhag cael ei daflu allan o dan bwysau mewnol uchel.
Pad Mowntio ISO 5211:Mae fflans uchaf safonol yn caniatáu gosod actiwadyddion niwmatig, trydan neu gêr yn uniongyrchol.
Ceisiadau
HVAC a Gwresogi Ardal:Cylchrediad dŵr poeth pwysedd uchel lle byddai falfiau â leinin rwber yn methu.
Prosesu Cemegol:Trin hylifau ymosodol (o'u paru â disgiau dur gwrthstaen) sydd angen eu diffodd yn ddibynadwy.
Trin dŵr:Llinellau cymeriant cyflymder uchel a gweithfeydd dihalwyno sydd angen graddfeydd pwysedd PN25+.
Planhigion pŵer:Systemau cyddwysiad stêm a dŵr oeri (WCB sy'n darparu'r cryfder angenrheidiol ar gyfer beicio thermol).
Purfeydd:-gwasanaeth hydrocarbon cyffredinol lleTân{0}}Dyluniad diogel (API 607)yn aml yn ofyniad.
Gweithdy Falf GNEE
FAQ
Beth yw'r gwahaniaeth rhwng WCC a WCB?
Gwahaniaeth rhwngWCBaWCC(y ddau o dan safon ASTM A216) yw hynnyMae gan WCC gryfder uwch a gwell weldadwyeddna WCB, sy'n golygu mai hwn yw'r dewis a ffefrir ar gyfer cymwysiadau pwysedd uwch neu dymheredd is.
Beth yw'r gwahaniaeth rhwng falfiau glöyn byw ecsentrig sengl a dwbl ecsentrig?
Adlewyrchir y prif wahaniaethau mewn adeiledd ecsentrig rhwng falfiau glöyn byw ecsentrig dwbl a falfiau glöyn byw ecsentrig sengl yn y ddwy agwedd ganlynol:
Nifer a lleoliad dyluniadau ecsentrig
Falf glöyn byw ecsentrig sengl: Dim ond un ecsentrigrwydd sydd, hynny yw, mae echelin coesyn y falf yn ecsentrig i linell ganol yr arwyneb selio disg falf. Mae'r dyluniad hwn yn sicrhau cyswllt mwy unffurf rhwng yr arwyneb selio a'r sedd falf pan fydd y falf yn cau, a thrwy hynny leihau traul. Fodd bynnag, oherwydd natur unigol y gwrthbwyso, mae'r cwmpas ar gyfer optimeiddio perfformiad selio a gweithredu trorym yn gyfyngedig.
Falf glöyn byw ecsentrig dwbl: Yn cynnwys dau ecsentrigrwydd:
Ecsentrigrwydd echelinol: Mae'r echel coesyn falf yn gwyro o'r ganolfan ddisg falf, gan achosi i'r ddisg falf ymddieithrio i ddechrau o'r sedd falf yn ystod cylchdroi, gan leihau ffrithiant wrth agor a chau;
Ecsentrigrwydd rheiddiol: Mae echelin coesyn falf yn ecsentrig i linell ganol sianel y corff falf (echel piblinell), gan achosi ymhellach i arwyneb selio'r ddisg falf ymddieithrio'n gyflym o'r sedd falf wrth agor ac yn raddol ail-ymgysylltu yn ystod cau, gan leihau traul ar yr wyneb selio.
Effaith y Strwythur ar Berfformiad
Eccentricity Sengl: Yn gwella selio trwy ddibynnu ar ecsentrigrwydd sengl, ond mae ffrithiant sylweddol o hyd rhwng y ddisg falf a'r sedd falf wrth agor a chau. Yn addas ar gyfer senarios -pwysedd isel, tymheredd arferol-.
Beth yw'r gwahaniaeth rhwng WCB a'r A105?
Y prif wahaniaeth yw ybroses weithgynhyrchu: Dur Carbon Cast yw WCB, traMae A105 yn Dur Carbon Forged.
