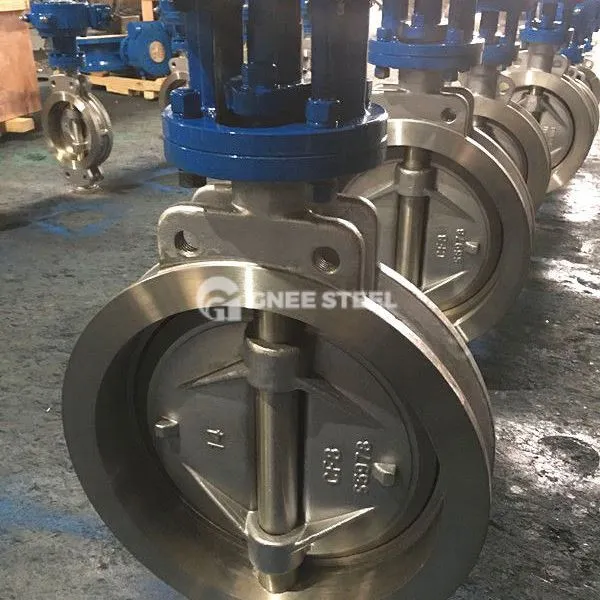

Disgrifiad glöyn byw wafer ecsentrig sengl
Mae'r falf glöyn byw wafer ecsentrig sengl yn falf sy'n gyrru'r plât pili pala i gylchdroi trwy gylchdroi coesyn y falf i gyflawni rheoleiddio canolig piblinell neu reoleiddio llif. Ei nodwedd graidd yw bod echel coesyn y falf yn gwyro o ganol y plât pili pala, gan ffurfio un strwythur ecsentrig, sy'n gwasgaru'r straen allwthio rhwng y plât glöyn byw a sedd y falf i bob pwrpas.
Strwythurol
Valve Body: Dyluniad silindrog, hyd echelinol byr, plât glöyn byw adeiledig, wedi'i wneud yn bennaf o ddur gwrthstaen, dur carbon, ac ati.
Plât butterfly a choesyn falf: Mae'r plât glöyn byw wedi'i siâp disg, wedi'i gysylltu'n sefydlog â choesyn y falf, ac mae coesyn y falf wedi'i osod yn ecsentrig i wneud y gorau o'r sêl.
Strwythur selio:
Gellir gosod y cylch selio ar y plât glöyn byw (deunydd meddal fel polytetrafluoroethylen), a chyflawnir y selio trwy ddadffurfiad elastig;
Neu mae sedd falf trawsdoriad siâp Z wedi'i chynllunio ar y corff falf, gan ddibynnu ar y pwysau canolig i gynorthwyo'r sêl.
Cysylltiad wafer: Mae'r falf yn cael ei chlampio'n uniongyrchol rhwng y flanges pibell gan folltau, ac mae'r strwythur yn gompact.
Manyleb glöyn byw wafer ecsentrig sengl
Manylebau a Dimensiynau
- Diamedr enwol (dn): yr ystod gyffredin yw dn50 ~ dn1200;
- Lefel pressure (pn): fel arfer pn6 ~ pn25;
- Tymheredd cymwys: Mae'r math sêl feddal yn gyffredinol yn -20 gradd ~ 150 gradd, a gall y math sêl fetel addasu i dymheredd uwch.
Nodweddion
Manteision strwythurol
Maint bach, pwysau ysgafn, hawdd ei osod a'i gynnal;
Hawdd i'w weithredu, dim ond cylchdro 90 gradd sy'n ofynnol i agor/cau yn llawn.
nodweddion perfformiad
Selio good: Trwy sedd falf elastig neu selio ategol pwysau canolig, gall addasu i amodau gwaith amrywiol;
Gwrthiant llif llif: Mae'r berthynas linellol rhwng agoriad plât y glöyn byw a'r gyfradd llif yn dda, ac mae'r perfformiad addasu yn rhagorol;
Durability: Mae'r dyluniad ecsentrig dwbl yn lleihau'r crafu rhwng y plât glöyn byw a sedd y falf, ac yn ymestyn bywyd y gwasanaeth.
Cyfyngiadau
Mae'r strwythur ecsentrig sengl yn dal i gael rhywfaint o grafu yn ystod y broses newid. Mae'r senarios cymwys yn debyg i rai'r falf glöyn byw consentrig. Mae angen mathau ecsentrig dwbl/triphlyg ar gyfer tymheredd uchel a gwasgedd uchel.
Gnee glöyn byw wafer ecsentrig sengl
Nghais
Piblinellau diwydiannol: Rheoli hylif mewn petrocemegol, pŵer trydan, meteleg a meysydd eraill;
Systemau Adeiladu: Rheoliad cyfrwng dŵr/nwy mewn cyflenwad a draeniad dŵr, HVAC;
Diogelu'r amgylchedd a thrin dŵr: Rheoli llif mewn gweithfeydd trin carthffosiaeth a gorsafoedd pwmpio;
Bwyd a Meddygaeth: Mae dyluniad misglwyf yn addas ar gyfer cludo cyfrwng glân.
Beth yw'r gwahaniaeth rhwng falf glöyn byw wafer ecsentrig sengl a falf glöyn byw wafer ecsentrig dwbl?
1. Gwahaniaethau Strwythurol
Dyluniad ecsentrig
Ecsentrigrwydd sengl: Dim ond echel coesyn y falf sy'n gwyro o ganol y plât glöyn byw, fel bod pennau uchaf ac isaf y plât glöyn byw ac arwyneb cyswllt sedd y falf yn gwasgaru'r pwysau, ond ni all ddileu'r ffrithiant yn llwyr yn ystod y broses newid.
Ecsentrigrwydd dwbl: Ar sail ecsentrigrwydd sengl, mae echel coesyn y falf yn gwyro o ganol y corff falf (gan ffurfio dau bellter ecsentrig), a gall y plât glöyn byw ddatgysylltu'n gyflym o sedd y falf ar ôl agor, gan leihau ffrithiant yn sylweddol.
Strwythur selio
Eccentricity Sengl: Defnyddir morloi meddal (fel rwber, polytetrafluoroethylen) yn bennaf, a dibynnir ar ddadffurfiad elastig i sicrhau selio.
Ecsentrigrwydd dwbl: Mae'n gydnaws â morloi meddal neu forloi metel (fel dur gwrthstaen, carbid), ac mae'r olaf ohonynt yn gallu gwrthsefyll tymereddau uchel ac mae ganddo fywyd hirach.
2. Cymhariaeth Perfformiad
| Nhelerau | Glöyn byw wafer ecsentrig sengl | Falf glöyn byw wafer ecsentrig dwbl |
|---|---|---|
| Ffrithiant a gwisgo | Mae crafiadau o hyd a gwisgo amlwg rhwng y plât glöyn byw a sedd y falf. | Mae'r plât glöyn byw yn gadael sedd y falf yn gyflym, ac mae'r ffrithiant yn cael ei leihau'n fawr. |
| Gwrthiant pressure | Yn addas ar gyfer gwasgedd isel (PN6 ~ PN16) | Yn gallu gwrthsefyll gwasgedd uwch (PN16 ~ PN25) |
| Ystod Tymheredd | Mae math sêl feddal yn gyffredinol yn llai na neu'n hafal i 150 gradd | Gall math wedi'i selio metel gyrraedd dros 400 gradd |
| Dibynadwyedd seal | Gan ddibynnu ar ddadffurfiad elastig i selio, mae'r gofyniad safle cau yn isel | Selio Swydd (Cyswllt Llinell), Mae angen lleoli manwl gywir ar gau |
3. Senarios Cais
Falf glöyn byw wafer ecsentrig sengl: Yn addas ar gyfer gwasgedd isel, tymheredd arferol ac amodau canolig glân, megis trin dŵr, cyflenwad dŵr adeiladu a draenio, system HVAC.
Falf Glöynnod Byw wafer ecsentrig dwbl: Yn addas ar gyfer senarios diwydiannol gyda thymheredd uchel, gwasgedd uchel neu gyfrwng sy'n cynnwys gronynnau, fel diwydiannau petrocemegol, pŵer trydan, a metelegol.
4. Argymhellion Dewis
Blaenoriaethu ecsentrig sengl: Pan fydd cost yn sensitif, mae'r cyfrwng yn an-cyrydol ac mae'r amodau gwaith yn sefydlog.
Blaenoriaethu ecsentrig dwbl: angen addasu i amodau gwaith difrifol fel agor a chau yn aml, tymheredd uchel a gwasgedd uchel neu oes hir.
