Disgrifiad Falf Glöynnod Byw yn drydan
Mae falf glöyn byw trydan yn falf sy'n cael ei gyrru gan actuator trydan i gylchdroi plât glöyn byw crwn. Mae'r plât glöyn byw yn cylchdroi o amgylch gradd echel y falf 0 gradd -90 i gyflawni agoriad a chau neu lifo'r cyfrwng piblinell. Mae ei swyddogaethau craidd yn cynnwys:
Rheolaeth Gyflym: Gall cylchdroi 90 gradd gwblhau agoriad llawn neu gamau cau llawn, cyflymder ymateb cyflym, sy'n addas ar gyfer systemau rheoli awtomatig.
Dyluniad gwrthiant llif low: Pan fydd yn gwbl agored, trwch y plât pili pala yw'r unig wrthwynebiad i lif y cyfrwng, a dim ond 1/3 o falf giât yr un diamedr yw'r golled pwysau.
Nodweddion strwythur a dylunio
Prif gydrannau:
Corff falf: Wedi'i wneud o haearn bwrw, haearn hydwyth neu ddur gwrthstaen (fel 3 0 4/316), mae cysylltiad fflans neu glamp yn cwrdd â safonau GB/ANSI, a'r ystod pwysau yw 1. 0-4. 0mpa.
Plât butterfly: strwythur siâp disg, carbid twngsten wyneb arwyneb math morloi caled, math sêl feddal ptfe wedi'i fewnosod neu gylch sêl rwber.
Gyrru a SEAL:
Telectric Actuator: yn cefnogi math switsh (220V AC) neu fath modiwleiddio (4-20 signal), gorchuddion torque 50-2000 n · m, gyda lefel amddiffyn ffrwydrad (exdⅱbt4) ac ip67 Lefel Diogelu.
Datrysiad selio double:
Sêl elastig: sedd falf rwber nitrile neu ptfe, lefel gollyngiadau hyd at vi, tymheredd cymwys -20 gradd ~ 150 gradd .
Sêl galed metal: dur gwrthstaen aml-haen + strwythur graffit, ymwrthedd tymheredd uchel hyd at 450 gradd, yn gwrthsefyll erydiad cyfryngau gronynnog.
Manyleb Falf Glöynnod Byw yn drydan
|
Canolig a ddefnyddir |
dŵr, olew, hylif, stêm, ac ati |
|
Tymheredd Hylif |
Gradd -10 ~ 425 gradd |
|
Pwysau gweithio |
0. 3-2. 5mpa |
|
Deunydd corff falf |
dur gwrthstaen |
|
Maint cysylltiad |
2 "-24" |
|
Diamedr |
Dn 50-600 |
|
Deunydd selio |
dur gwrthstaen |
|
Plât falf glöyn byw |
haearn bwrw neu ddur gwrthstaen |
|
Actuator trydan |
Math o ddiffodd, math o reoleiddio, math cyswllt goddefol, agor math allbwn signal, |

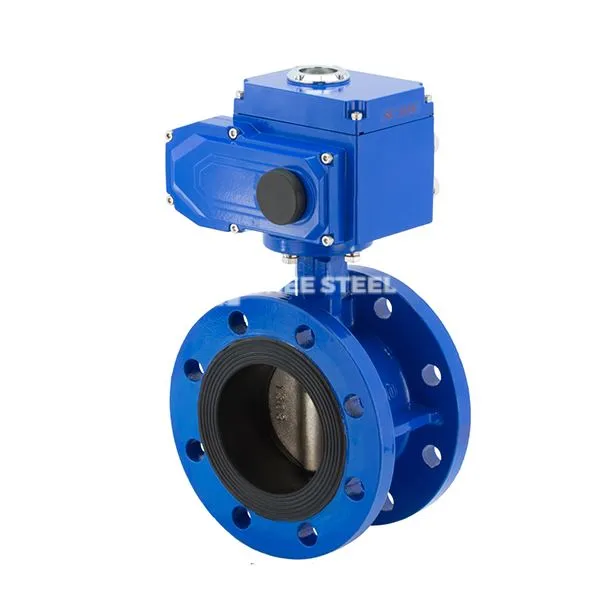

Falf glöyn byw ac actio trydan
Awgrymiadau Dewis:
Amgylchedd Tymheredd Uchel a Pwysedd Uchel: Mae'n well ganddynt falfiau glöyn byw wedi'u selio yn galed (fel D943W), rhaid i ddeunydd y corff falf fod yn WCB neu 316L dur gwrthstaen.
Cyfryngau cyrydol: Defnyddiwch falfiau glöyn byw wedi'u leinio â fflworin (leinin PTFE), sy'n gallu gwrthsefyll cyrydiad asid cryf ac alcali.
Ngheisiadau
Dyfrhau amaethyddol: Defnyddir math sy'n cael ei yrru gan yr haul ar gyfer systemau dyfrhau arbed dŵr, gan gefnogi rheoli o bell a hidlo ansawdd dŵr.
System Ynni: Rheoleiddio piblinellau stêm mewn gweithfeydd pŵer thermol, rheoli cylchrediad dŵr oeri mewn gweithfeydd pŵer niwclear.
Cynhyrchu cemegol: cymhareb deunydd crai adweithydd, toriad canolig cyrydol (fel piblinellau trosglwyddo asid ac alcali).
