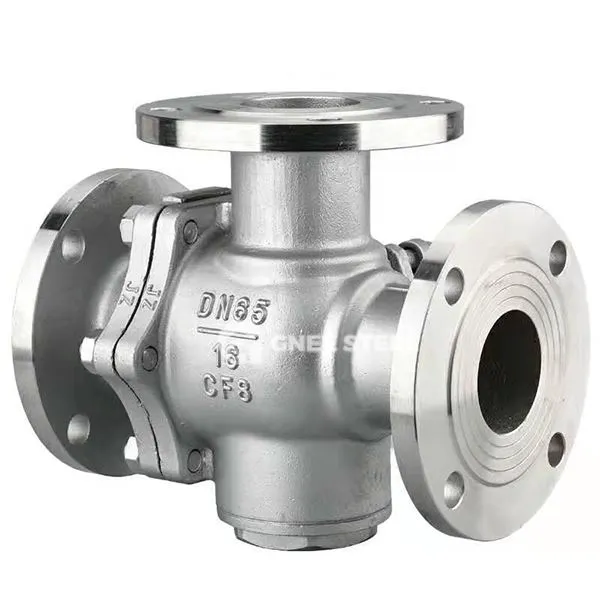

SS Falf Bêl Tair Ffordd

Mae'r falf bêl tair ffordd dur gwrthstaen yn elfen rheoli piblinell gyda dur gwrthstaen (fel 304, 316L, ac ati) fel y prif ddeunydd. Gellir cylchdroi'r bêl 90 gradd i gyflawni dargyfeirio, cydlifiad neu newid y cyfeiriad llif canolig. Mae ei nodweddion strwythurol craidd yn cynnwys:

Dyluniad sianel ‌flow‌:
Sianel Llif Math-‌L‌: Gwireddu newid ongl dde cyfeiriad y llif canolig (fel Cilfach → Allfa A\/B Allfa);
Sianel Llif Math ‌T‌: Cefnogi dargyfeirio neu gydlifiad canolig tair ffordd, sy'n addas ar gyfer rheoli prosesau cymhleth.
‌ System Selio‌:
Sêl feddal (sedd falf PTFE\/EPDM): cyflawni gollyngiadau sero, gradd tymheredd cymwys -30-180;
Sêl galed fetel (fel cotio carbid twngsten): gwrthsefyll amodau gwaith eithafol gradd -196-450.

Manteision
‌ gwrthiant corrosion‌:
304 Mae dur gwrthstaen yn addas ar gyfer amgylcheddau cyrydol cyffredin (megis asid gwan, anwedd dŵr);
Mae dur gwrthstaen 316L yn cynnwys molybdenwm, ac mae ei wrthwynebiad i gyrydiad ïon clorid yn cael ei gynyddu gan 3-5 gwaith, yn addas ar gyfer dŵr y môr a chyfryngau asid cryf.
Nodweddion ‌fluid‌:
Mae dyluniad turio llawn yn lleihau ymwrthedd llif, effeithlonrwydd llif sy'n fwy na neu'n hafal i 99%;
Mae sgleinio wyneb (RA yn llai na neu'n hafal i 0. 8 μm) yn cwrdd â safonau hylendid gradd bwyd.
‌ cyfleustra gweithredol‌:
Agor a chau cyflym 90 gradd, torque llai na neu'n hafal i 20 n · m (islaw DN50);
Yn cefnogi rheolaeth â llaw, trydan neu niwmatig, amser ymateb yn llai na neu'n hafal i 2 eiliad (math niwmatig).



SS Falf Bêl Tair Ffordd



Ngheisiadau
Rheoli Proses Gemegol: Cludiant cyfryngau asid bob yn ail ac alcali mewn adweithyddion (megis asid sylffwrig dwys o 98% ac alcali hylif 32%); Rheoli dargyfeirio a chydlifiad ar systemau trin dŵr gwastraff.
Ynni a'r amgylchedd Diogelu: System dosbarthu dŵr oeri o weithfeydd pŵer niwclear; Rheolaeth cyfryngau halltedd uchel ar offer dihalwyno dŵr y môr.
Bwyd a fferyllol: Cludiant misglwyf hylifau di -haint (cynhyrchion llaeth, deunyddiau crai fferyllol).
Pwyntiau dewis a gosod
Dewis deunydd: Deunydd 316L + Mae sedd falf cotio cerameg yn cael ei ffafrio mewn amgylcheddau cyrydol iawn; Mae angen math morloi caled metel ar gyfer piblinellau stêm tymheredd uchel (＞ 200 gradd).
Dull Cysylltiad: Cysylltiad Threaded (DN 15- DN50): Gosod hawdd, sy'n addas ar gyfer piblinellau bach; Cysylltiad flange (DN 65- DN300): Gall lefel gwrthiant pwysau gyrraedd PN40, sy'n addas ar gyfer systemau pwysedd uchel diwydiannol.
Manylebau ‌
Gosod llorweddol a chadw gofod gweithredu 90 gradd ar gyfer handlen y falf;
Mae angen lapio rhyngwynebau edafedd â thâp amrwd + seliwr, ac mae cysylltiadau flange yn defnyddio gasgedi clwyfau graffit;
Ar ôl ei osod, mae angen prawf pwysau gweithio 1.5 gwaith, a rhaid cynnal y pwysau am 10 munud heb ollwng.
