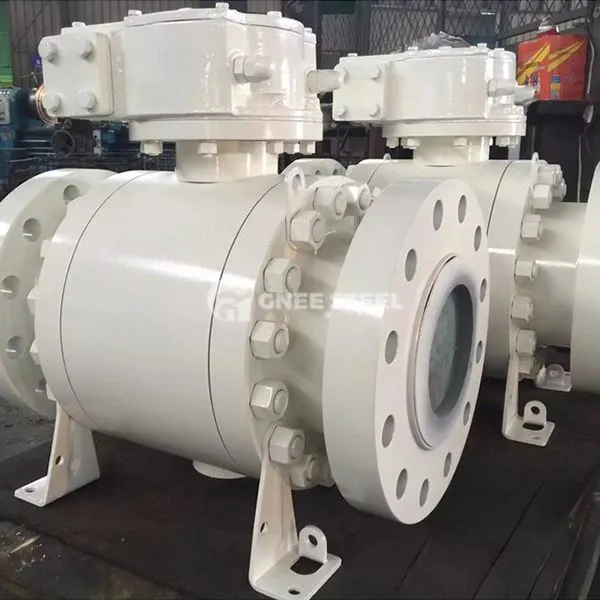

Disgrifiad Falf Bêl Trunnion Seated Metel
Mae falf pêl trunnion eistedd metel yn falf sy'n defnyddio strwythur morloi caled metel-i-fetel . Mae'r bêl yn sefydlog yn y corff falf trwy gyfeiriannau uchaf ac isaf, ac mae coesyn y falf yn gyrru'r bêl i gylchdroi 90 gradd i gyflawni rheolaeth hylif ar hylif {{5} Cynhwyswch y gyd-gynnwys craidd y gydnaws craidd
Alve corff: Wedi'i wneud o gastio neu ffugio, gydag ymwrthedd pwysau cryf (deunyddiau cyffredin fel WCB, aloi dur gwrthstaen);
Ball fixed: castio/ffugio annatod, caledu wyneb (fel cerameg wedi'i chwistrellu, carbid wedi'i smentio), gall caledwch gyrraedd HRC60 neu'n uwch;
Seat Falf Seatmetal: Yn ffurfio pâr selio gyda'r bêl, mae'r deunydd yn cyd -fynd â'r bêl (fel dur gwrthstaen + carbid wedi'i smentio), ac mae'r garwedd arwyneb selio yn llai na neu'n hafal i ra0.2;
Valve Stem: Yn cysylltu'r actuator a'r bêl i drosglwyddo torque;
Spring preload System: yn gwneud iawn yn awtomatig am wisgo'r arwyneb selio i sicrhau selio tymor hir .
Manteision a nodweddion craidd
Addasrwydd i amodau gwaith eithafol
Ystod tymheredd : - 196 gradd i 650 gradd (falf sêl feddal yn unig -20 gradd ~ 180 gradd);
Gwrthiant pwysau : hyd at dosbarth 2500 (PN420), sy'n addas ar gyfer piblinellau stêm a nwy naturiol pwysedd uchel;
Cyrydiad/Gwisgo Gwrthiant : Yn addas ar gyfer cyfrwng sy'n cynnwys gronynnau (fel slyri, lludw), gwrth-glogio trwy arwyneb selio carbid a dyluniad hunan-lanhau .
Selio dibynadwyedd
Nid oes gan forloi caled metel unrhyw risg o heneiddio ac anffurfio o dan dymheredd uchel a gwasgedd uchel, ac mae'r gyfradd gollwng yn llawer is na chyfradd morloi meddal;
Selio dwyochrog : Mae dyluniad sedd y falf ddwbl yn cefnogi llif dwyochrog y cyfrwng heb gyfyngiadau cyfeiriad gosod .
oes hir a chynnal a chadw isel
Mae'r dyluniad sy'n gwrthsefyll gwisgo yn ymestyn oes y gwasanaeth ac yn lleihau amlder cynnal a chadw amser segur;
Mae'r strwythur modiwlaidd yn hwyluso disodli morloi . yn gyflym
Manyleb falf pêl trunnion eistedd metel
|
heitemau |
falf |
|
Nghais |
Defnydd Diwydiannol, Defnydd Diwydiannol Dŵr, Defnydd Cartrefi |
|
Maint porthladd |
Dn 10- dn1000 |
|
Warant |
24 mis |
|
Man tarddiad |
Sail |
|
Henan |
|
|
Bwerau |
Llawlyfr, trydan, niwmatig, hydrolig |
|
Tymheredd y cyfryngau |
Tymheredd isel/tymheredd uchel/tymheredd arferol/tymheredd y cyfryngau |
|
Enw |
Gnee |
|
Strwythuro |
Phelen |
|
Media |
Nwy, olew, dŵr, stêm |
|
Cefnogaeth wedi'i haddasu |
OEM, ODM, OBM |
|
Amser Cyflenwi |
7-15 diwrnod |
|
Cotiau |
Haddasedig |
|
Falf Corff |
Weldio ffug |
|
Deunydd Corff |
304, 304L, 316L |
|
MOQ |
10 |
|
Maint porthladdoedd |
Turio llawn, a lleihau turio |
|
Dylunio a Gweithgynhyrchu |
BS6364, MESC SPE77/200, JB/T7749 |
|
Dyluniad diogel tân |
API607, API 6FA |
Falf pêl trunnion eistedd metel
Ngheisiadau
| Industrial | Ngheisiadau | Fction |
|---|---|---|
| Olew a nwy | Cludiant olew crai, piblinellau nwy naturiol pwysedd uchel | Rheoliad Torri/Llif wedi'i segmentu i sicrhau diogelwch piblinellau pellter hir |
| Diwydiant cemegol | Cyfryngau cyrydol (asid, alcali), adweithydd tymheredd uchel | Rhyng-gipio llif sy'n gwrthsefyll cyrydiad i atal damweiniau diogelwch a achosir gan ollyngiadau |
| Drydan | Systemau Stêm Tymheredd Uchel (boeleri, tyrbinau) | Gwrthsefyll stêm uwchlaw 540 gradd, agoriad sefydlog a chau |
| Meteleg/Mwyngloddio | System Cludo Slyri a Rheoli Llwch | Gwrthsefyll gwisgo gronynnau a chynnal cynhyrchiad parhaus |
Mae falfiau pêl trunnion eistedd metel, gyda'u tair prif nodwedd o wrthwynebiad amodau gwaith eithafol, sêl gollyngiadau sero a bywyd gwasanaeth hir, yn gyfrifol am y canlynol mewn meysydd allweddol fel diwydiant ynni a chemegol:
Gwarant Diogelwch: Dileu'r risg o ollwng cyfryngau tymheredd uchel a phwysau uchel;
② Parhad cynhyrchu: lleihau colli capasiti cynhyrchu a achosir gan amser segur;
Optimeiddio Costau: Lleihau amlder cynnal a chadw a defnydd rhannau sbâr
