Disgrifiad Falf Pêl Pwysedd Isel
Mae falf pêl pwysedd isel yn falf cylchdro gyda phwysedd enwol o lai na neu'n hafal i 1.6 MPa. Mae'r cydrannau craidd yn cynnwys ball, coesyn falf, sedd falf a chylch selio. Gellir cyflawni torbwynt cyflym a rheolaeth llif cyfryngau piblinellau trwy gylchdroi'r bêl 90 gradd.
Strwythur typical:
Ball: craidd falf sfferig gyda chrwn trwy dwll, wedi'i wneud yn bennaf o ddur gwrthstaen neu orchudd dur carbon, sy'n addas ar gyfer cyfryngau cyrydol;
Sêl sedd Valve: Defnyddir sêl galed PTFE neu fetel, mae'r gyfradd gollwng yn llai na neu'n hafal i safon Dosbarth B ISO 5208, ac mae'r arwyneb selio wedi'i hynysu o'r cyfrwng pan fydd ar gau er mwyn osgoi erydiad;
Dull Connection: FLANGE, MATH EDREDD NEU WAFER, STRWYTHUR COMPACT A PWYSAU GOLAU.
Egwyddor Weithio
Opening a chau Gweithred:
Mae'r coesyn falf cylchdroi yn gyrru'r bêl i gylchdroi 90 gradd o amgylch yr echel. Mae'n gwbl agored pan fydd y twll trwodd wedi'i alinio â'r bibell ac ar gau yn llawn pan fydd yn fertigol. Mae'r torque gweithredu yn fach ac mae'r agoriad a'r cau yn gyflym;
Nodweddion fluid:
Mae'r sianel llif yn ddirwystr yn y cyflwr cwbl agored, mae'r gwrthiant hylif yn fach, ac mae'r golled pwysau yn isel (tua 1\/3 o'r falf pili pala);
Ystod tymheredd cymwys -30 gradd ~ 180 gradd , mae angen dewis deunyddiau selio arbennig ar gyfer golygfeydd tymheredd uchel neu isel.
Manyleb Falf Pêl Pwysedd Isel
|
Nghais
|
Diwydiant Olew a Nwy, Olew a Nwy, Petrocemegol, prosesu cemegol, fferyllol, bwyd a diod, trin dŵr, a mwy.
|
|
Maint porthladd
|
Dn8 ~ 1200mm
|
|
Warant
|
24 mis
|
|
Man tarddiad
|
Henan, China
|
|
Bwerau
|
Niwmatig
|
|
Tymheredd y cyfryngau
|
Tymheredd arferol, tymheredd uchel, tymheredd isel
|
|
Enw
|
Gnee
|
|
Strwythuro
|
Phelen
|
|
Cyfryngau
|
olew a nwy, stêm, dŵr.Chemical ac ati.
|
|
Cefnogaeth wedi'i haddasu
|
OEM, ODM, OBM
|
|
Deunydd Corff
|
Dur carbon ffug, ffug CF8\/CF8M dur gwrthstaen
|
|
Deunydd pêl
|
Dur carbon ffug, ffug CF8\/CF8M dur gwrthstaen
|
|
Deunydd cosb
|
dur gwrthstaen ffug, ac ati.
|
|
Deunydd sedd
|
Sêl ptfe neu fetel gyda stellite, carbid twngsten
|
|
Diwedd Cysylltiad
|
Flange, weldio, weldio soced a'i threaded
|
|
Safon ddylunio
|
API 6d, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Ardystiadau
|
API 6d, API 607, API 598, ANSI\/ASME B16.34, CE, JIS, DIN, BS
|
|
MOQ
|
1 uned
|

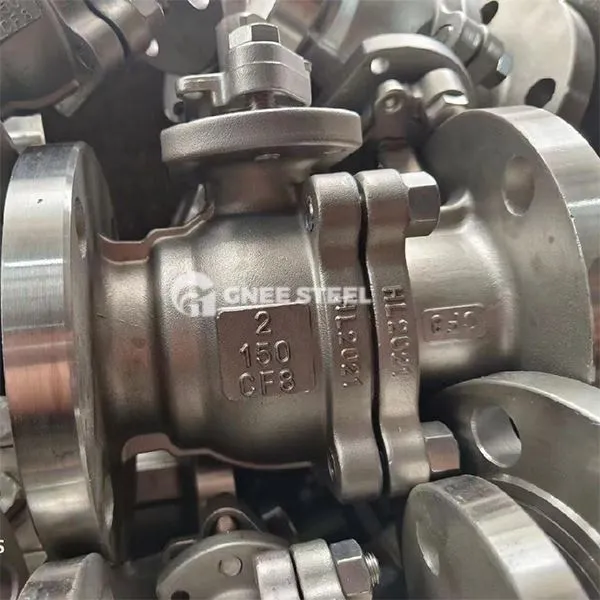

falf pêl gwasgedd isel
Ngheisiadau
Diwydiant petrocemegol: torri piblinellau olew crai a nwy naturiol i ffwrdd, a rheoli cyfryngau prosesau fel ethylen a propylen; Food a fferyllol: cludo hylifau misglwyf fel llaeth a sudd, ac mae'r deunyddiau'n cwrdd â safonau FDA; Power Power a Diogelu'r Amgylchedd: Rheoleiddio llif mewn systemau stêm, piblinellau dŵr oeri a thriniaeth carthion; Cyffredinol industrial: Rheoli piblinell pwysedd isel ar gyfryngau nad ydynt yn cyrydol fel dŵr, aer ac olew.
Pwyntiau allweddol ar gyfer dewis a chynnal a chadw paramedrau dewis pressure Lefel: Wedi'i addasu'n gonfensiynol i PN1. 0 ~ 1.6 MPa, mae angen strwythur selio caled metel ar gyfer gofynion pwysedd uchel; Media Matching: Dewisir seddi falf fflworin ar gyfer cyfryngau cyrydol iawn, a dewisir haenau cerameg zirconium ocsid ar gyfer amodau tymheredd uchel; Modd Drive: Mae modelau niwmatig neu drydan yn cael eu ffafrio ar gyfer senarios gweithredu amledd uchel i leihau ymyrraeth â llaw.
Manylebau Cynnal a Chadw
Gofynion Gosodiad : Gwyriad canoli fflans sy'n llai na neu'n hafal i 0. 5 mm er mwyn osgoi gollyngiadau a achosir gan rym anwastad ar yr wyneb selio;
Archwiliadperiodig: Gwiriwch wisgo sedd y falf a statws iro coesyn falf bob 6 mis, wedi'i fyrhau i 3 mis mewn amgylchedd tymheredd uchel;
Triniaeth emergency: Pan fydd y sêl yn methu, gellir ychwanegu'r saim selio trwy'r falf pigiad saim i adfer y perfformiad selio dros dro dros dro
