Disgrifiad Falf Bêl a Weithredir gan Gear
Mae falf bêl sy'n cael ei gyrru gan gêr yn fath o falf bêl sy'n cyflawni allbwn trorym uchel trwy fecanwaith lleihau gêr, ac fe'i defnyddir yn bennaf ar gyfer agor a chau rheolaeth mewn amodau gwaith diamedr mawr neu bwysedd uchel. Mae ei nodweddion craidd yn cynnwys:
Mecanwaith lleihau gêr: Mabwysiadu gêr llyngyr neu system gêr planedol, mae'r grym gweithredu â llaw yn cael ei leihau 50%-80%;
Addasiad Diamedr Mawr: Yn addas ar gyfer systemau pibellau uwchlaw DN300, gyda'r trorym uchaf yn cario capasiti o hyd at 5000N-m;
Strwythur wedi'i weldio i gyd: Nid yw'r corff falf yn mabwysiadu unrhyw broses weldio gollyngiadau, sy'n addas ar gyfer cyfryngau claddedig neu risg uchel (fel nwy naturiol hylifedig, olew a nwy sy'n cynnwys sylffwr).
Strwythuro
| is -gynghorau | Nodweddion technegol |
|---|---|
| corff falf | Dur Carbon\/Dur Di-staen Dylunio Prawf Adeiladu, Tân a Ffrwydrad (API 607 yn cydymffurfio) |
| blychau gêr | Cymhareb Trosglwyddo Gear Worm 10: 1-30: 1, Triniaeth Caledu Arwyneb (HRC yn fwy na neu'n hafal i 55) |
| Pêl a sedd | Dyluniad turio llawn gyda sêl galed fetel (troshaen aloi stellite) ar gyfer tymereddau hyd at 450 gradd. |
| rhyngwyneb gyrrwr | Allbwn mortais safonedig ac tenon (ISO 5211) ar gyfer actiwadyddion trydan, niwmatig neu hydrolig. |
manyleb falf pêl a weithredir gêr
|
heitemau |
gwerthfawrogwch |
|
Strwythuro |
Phelen |
|
Nghais |
Gyffredinol |
|
Man tarddiad |
Sail |
|
Henan |
|
|
Bwerau |
Llawlyfr |
|
Cefnogaeth wedi'i haddasu |
Oem |
|
Maint porthladd |
Dn 15- dn700 |
|
Warant |
1 blynedd |
|
Tymheredd y cyfryngau |
Tymheredd Uchel |
|
Enw |
Gnee |
|
Media |
Nwyon |

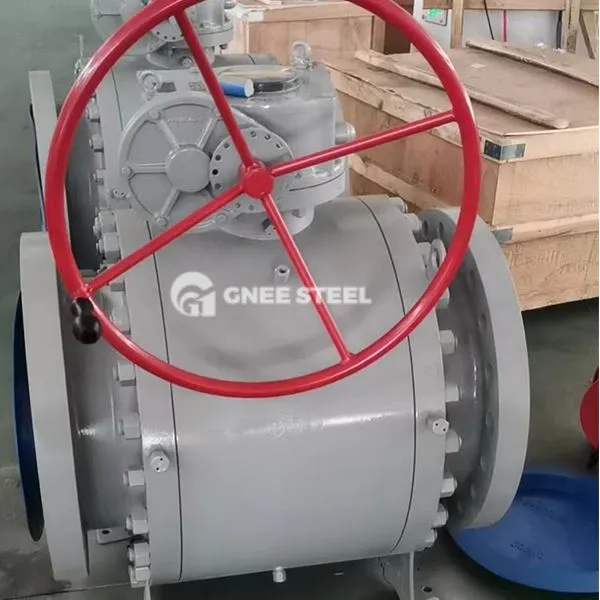

falf bêl a weithredir gêr
Manteision Technegol
Torque gweithredu isel
Mae'r mecanwaith lleihäwr gêr llyngyr yn gwneud grym olwynion llaw agoriadol a chau falf DN600 yn llai na neu'n hafal i 150N (mae angen gweithredu handlen gyffredin yn fwy na neu'n hafal i 800N);
Dyluniad Gwrth-Ddeilio
Corff falf wedi'i weldio'n llawn + sêl pacio dwbl (graffit hyblyg + wedi'i lwytho yn y gwanwyn), cyfradd gollwng sy'n llai na neu'n hafal i gyfradd ISO 5208 A;
Cynnal a Chadw Bywyd Hir
Gall Gearbox Grease gadw 10 mlynedd yn ddi-waith cynnal a chadw, oes selio sedd falf sy'n fwy na neu'n hafal i 5000 o gylchoedd agor a chau.
Ngheisiadau
Piblinellau olew a nwy pellter hir: Gosod claddu uniongyrchol corff falf wedi'i weldio'n llawn i reoli trosglwyddiad nwy naturiol\/olew crai (pwysau dylunio sy'n fwy na neu'n hafal i ddosbarth 600);
System storio a chludo LNG: Gweithrediad sefydlog o dan amodau gwaith tymheredd isel -162, wedi'i addasu i safon BS 6364;
Rhwydwaith Gwresogi Dinas: DN1200 Falf turio llawn i gyflawni torbwynt cyflym o gyfryngau stêm, amser agor a chau yn llai na neu'n hafal i 30 eiliad.
