Disgrifiad falf pêl a weithredir yn drydanol
Mae falf pêl drydan yn falf awtomataidd sy'n gyrru'r bêl i gylchdroi trwy actuator trydan i dorri i ffwrdd, cysylltu neu addasu llif cyfryngau piblinell. Mae ei swyddogaethau craidd yn cynnwys rheolaeth o bell ar gyfeiriad llif yr addasiad llif cyfrwng, manwl gywir (megis nodweddion addasiad llinol y falf bêl math V) ac addasu i ofynion agor a chau amodau gwaith amrywiol (gwasgedd uchel, tymheredd uchel, cyfryngau cyrydol).
2. Cyfansoddiad craidd
actuator electric:
Modur integredig, dyfais lleihau a system reoli ddeallus, signal switsh cefnogi (fel 24V DC) neu signal analog (4-20 mA) i yrru coesyn y falf i gylchdroi.
Mae gan rai modelau ddyfais adborth modur ac ongl cydamserol magnet parhaol i gyflawni 0. 05 eiliad ymateb cyflym a rheolaeth fanwl gywir ar safle'r falf.
Valve corff:
Corff valve: Wedi'i wneud o ddur gwrthstaen, dur cast neu blastig, mae'r strwythur wedi'i rannu'n fath fflans, math wafer neu gysylltiad wedi'i edau, ac mae'r diamedr yn gorchuddio DN15 ~ 250mm.
Ball: Mae'r bêl safonol yn ddyluniad diamedr llawn (mae ymwrthedd hylif yn agos at bibell syth), ac mae'r bêl math V yn cyflawni addasiad cymhareb llif trwy slotiau arbennig.
Sealing cydrannau:
Sêl feddal PTFE neu sêl galed fetel (fel sedd falf carbid wedi'i weldio), ystod pwysau o wactod i 6.4mpa, gwrthiant tymheredd -30 gradd ~ 450 gradd.
Gall technoleg patent (fel strwythur cywasgu cylch sêl rwber) atal y cyfrwng rhag treiddio i'r bwlch rhwng y bêl a thai'r falf, gan ymestyn oes y gwasanaeth
Manyleb falf pêl a weithredir yn drydanol
|
Dn |
DN50 ~ 500mm (maint porthladd arall, nodwch wrth archebu) |
|
Pwysau enwol |
1. 0 ~ 1.6mpa (safon pwysau arall, nodwch wrth archebu) |
|
Deunydd Corff |
Haearn hydwyth (q), wcb (c), ss304 (p) |
|
Deunydd Sêl |
Nbr (x1), nr (x2), epdm (x3), fpm (x4) |
|
Temp canolig. |
W1: -20 ~ 80 gradd, w2: -20 ~ 150 gradd |
|
Modd cysylltu |
Flange, wafer |
|
Actuator niwmatig |
Cyfres JLAT, Cyfres JLAW, Cyfres JLGT, Cyfres Actuator Mewnforio |
|
Modd Gweithredu |
Actio dwbl, actio sengl ar gau fel arfer, actio sengl ar agor fel arfer |
|
Actuator trydan |
Cyfres JLA, Cyfres JLB, Cyfres Actuator Lmported |
|
Modd Rheoli |
Math o switsh safonol, math rheoleiddio annatod, math switsh annatod, math bws maes |

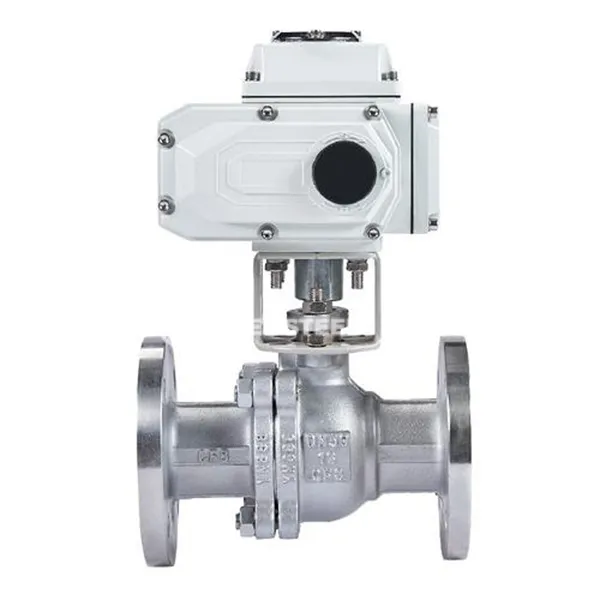

falf bêl a weithredir yn drydanol
Ngheisiadau
Cemegol ac egni:
Rheoli Stêm Tymheredd Uchel: Defnyddir falfiau pêl 450 gradd wedi'u selio yn galed ar gyfer piblinellau halen tawdd neu newid cyfrwng gwres adweithydd.
Rheoli cyfryngau cyrydol: Mae cyrff falf plastig (fel PTFE) yn addas ar gyfer systemau dosbarthu asid ac alcali cryf.
Trin Dŵr a Diogelu'r Amgylchedd:
Dosio manwl: Mae falfiau pêl math V yn lleihau gwastraff cyffuriau trwy reoleiddio llif llinol.
Bwyd a fferyllol:
Cynhyrchu Aseptig: Corff falf caboledig drych a dim dyluniad ongl farw yn cwrdd â safonau hylendid GMP.
Awyrofod:
Ysgafn a dibynadwyedd: Defnyddir falfiau pêl bach (diamedr llai na neu'n hafal i DN15) mewn systemau tanwydd neu hydrolig a gallant wrthsefyll gwahaniaethau dirgryniad a thymheredd eithafol.
