Disgrifiad falfiau pêl arnofio dur bwrw
Mae falf pêl arnofio dur wedi'i bwrw yn falf sy'n cyflawni selio trwy wasgu'r cylch selio gyda'r bêl arnofio. Mae'r bêl yn cael ei phwyso'n awtomatig yn erbyn y cylch selio wrth yr allfa dan bwysau'r cyfrwng. Mae'n addas ar gyfer rheoli piblinell unffordd neu ddwyffordd ar ddŵr, stêm, olew, nwy naturiol a chyfryngau eraill.
Nodweddion
Perfformiad Selio
Sêl Hunan-dynhau: O dan amodau pwysedd isel, cyflawnir y selio yn ôl pwysau canolig. O dan amodau pwysedd uchel (PN16 ~ PN420), mae angen i'r cylch selio ddwyn llwyth mawr. Argymhellir defnyddio strwythur selio carbid.
Gwrthiant llif isel: Mae gan y dyluniad turio llawn wrthwynebiad hylif isel ac mae'n addas ar gyfer senarios llif uchel.
Cymhwysedd a gwydnwch
Cydnawsedd y cyfryngau: Yn addas ar gyfer dŵr, stêm, olew, toddiannau asid/alcali cyrydol gwan a chyfryngau gronynnog (model morloi caled).
Gwrthiant Pwysedd a Thymheredd: Mae'r pwysau enwol yn cwmpasu pn16 ~ pn420, a'r ystod tymheredd yw -29 gradd ~ 550 gradd (strwythur sêl caled).
Manyleb falfiau pêl arnofio dur bwrw
Manylebau safonol
| Dylunio a Gweithgynhyrchu | API 6D% 2fAPI 608% 2fBS5351% 2fISO 17292 |
| Trwch wal | API 6d |
| Dimensiwn wyneb yn wyneb | API 6d |
| Dimensiwn Diwedd Fflange | ANSI/ASME B16.5 |
| Arolygu a Phrofi | API 6D% 2fAPI 598 |
| Dyluniad diogel tân | API 607% 2fAPI 6FA |
| Materol | NACE MR 0175 |
Ystod Cynnyrch
| Theipia | Bêl arnofio |
| Deunydd Corff | Dur carbon, dur carbon tymheredd isel, dur gwrthstaen, dur deublyg |
| Seddi | Eistedd meddal: ptfe, rptfe, neilon, peek, ppl, delrin, devlon, pctfe, gwydr ptfe wedi'i lenwi, ptfe carbon wedi'i lenwi |
| Metel yn eistedd: stellite, carbid tunsten, carbid crôm | |
| Ystod maint | 1/2 "-6" (dn 15- dn150) |
| Sgôr Dosbarth | Dosbarth ANSI 150-1500 |
| Diwedd Cysylltiad | Flanged, weldio casgen |
| Gweithredwr | Lifer, gêr llyngyr, trydan, penumatig |

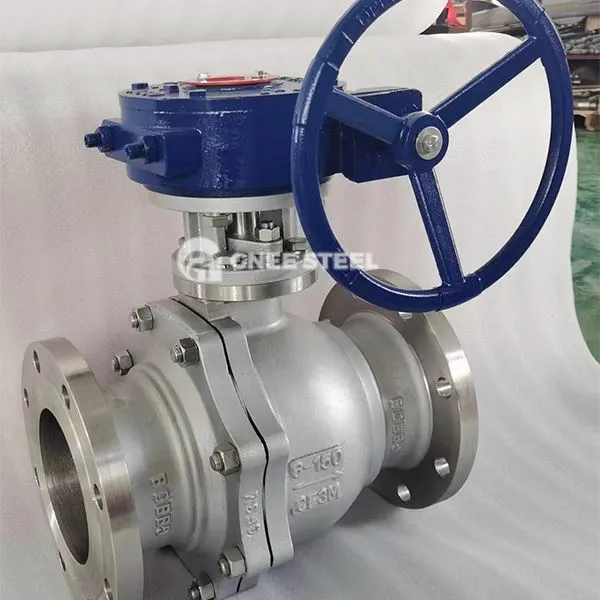

Falfiau pêl arnofio dur bwrw
Argymhellion Dewis
Lefel pressure
System Pwysedd Isel (fel Cyflenwad Dŵr): Dewiswch PN16 ~ PN40 Falf Pêl Sêl Meddal.
Senario Pwysedd Uchel/Tymheredd Uchel (fel Stêm): Dewiswch strwythur morloi caled (aloi stellite wyneb), sy'n addas ar gyfer PN63 ~ PN420.
Seal math
Soft SEAL: Mae cylch sêl PTFE yn addas ar gyfer cyfryngau confensiynol (llai na neu'n hafal i 200 gradd) .
Hard SEAL: Mae cylch morloi metel yn gallu gwrthsefyll tymheredd uchel a gwisgo gronynnau, a gall ei fywyd gwasanaeth gyrraedd 100, 000 gwaith agor a chau
