Mae AWWA C516 yn safon ar gyfer falfiau glöyn byw wedi'u selio â diamedr mawr o rwber a ddatblygwyd gan Gymdeithas Peirianneg Cyflenwi Dŵr America. Mae'n berthnasol i falfiau â diamedr Mwy na neu'n hafal i 78 modfedd (2000 mm) ac mae'n nodi'r gofynion sylfaenol ar gyfer eu dyluniad, deunyddiau, profi ac amodau gweithredu.
Dosbarthiadau Pwysau a Chyflymder
| Dosbarth Pwysau | Pwysedd Gweithio Uchaf (psi) | Ôl-ddodiad Dosbarth | Cyflymder Uchaf (ft/s) | Sylwadau |
| Dosbarth 25 | 25 psi | A | 8 troedfedd/s (2.4 m/s) | Yn addas ar gyfer{0}}llinellau cymeriant/disgyrchiant pwysedd isel. |
| Dosbarth 75 | 75 psi | B | 16 troedfedd/s (4.9 m/s) | Dosbarth cyffredin ar gyfer trosglwyddo dŵr trefol. |
| Dosbarth 150 | 150 psi | A | 8 troedfedd/s (2.4 m/s) | Systemau dosbarthu gwasgedd uchel. |
| Dosbarth 250 | 250 psi | B | 16 troedfedd/s (4.9 m/s) | Cymwysiadau diwydiannol/prif linell pwysau uchel, cyflymder uchel. |
Manylebau Deunydd (Cydrannau Craidd)
| Cydran | Deunyddiau Cyffredin (Safonau ASTM) | Nodweddion / Manteision Allweddol |
| Corff | Haearn hydwyth A536 / Dur Cast A216 | Cynhwysedd pwysedd uchel ac ymwrthedd i straen daear. |
| Disg | Haearn hydwyth / Dur Di-staen 304/316 | Proffil llif wedi'i optimeiddio a gwell amddiffyniad cyrydiad. |
| Siafft | SS 304/316 / 17-4PH | Trosglwyddiad torque uchel gydag ymwrthedd rhwd rhagorol. |
| Sedd Rwber | EPDM / Buna-N (Nitrile) | EPDM ar gyfer dŵr yfed; Buna-N ar gyfer ymwrthedd olew/hydrocarbon. |
| Bearings | Leininau PTFE Efydd / Hunan-yn iro | Gweithrediad{0}gwaith cynnal a chadw tymor hir-am ddim gyda torque isel. |
Dimensiynau Cynrychioliadol (Wyneb-i-Wyneb)
| Maint Enwol (NPS) | Maint Enwol (mm) | Cyfres Fer F-i-F (yn) | Cyfres Hir F-i-F (yn) | Pwysau Nodweddiadol (kg - Yst.) |
| 30" | 750 | 12.0 | 15.0 | 850+ |
| 48" | 1200 | 15.0 | 24.0 | 2,200+ |
| 60" | 1500 | 15.0 | 24.0 | 4,500+ |
| 78" | 2000 | 18.0 | 30.0 | 8,000+ |
| 96" | 2400 | 24.0 | 36.0 | 12,000+ |
| 120" | 3000 | 30.0 | 48.0 | Adeilad Custom |
Profi Perfformiad a Rheoli Ansawdd
| Eitem Prawf | Gofyniad Pwysau | Meini Prawf Derbyn |
| Prawf Cragen | 2x Pwysau Gweithio Cyfradd | Dim gollyngiad gweladwy yn y corff/pacio; dim difrod strwythurol. |
| Prawf Sedd | 1x Pwysau Gweithio Cyfradd | Swigod-yn dynnneu sero-gollyngiad yn y sedd rwber. |
| Prawf Bywyd Beicio | Yn amrywio yn ôl maint (500 - 10,000 o gylchoedd) | Rhaid i berfformiad selio aros yn gyfan ar ôl beicio. |
| Arolygu Cotio | Fesul AWWA C550 | Rhaid gwirio trwch cotio epocsi gyda thyllau pin sero. |
Cymwysiadau AWWA C516-rwber diamedr- falfiau glöyn byw wedi'u selio
Systemau Cyflenwi Dŵr Dinesig
1. Trosglwyddo Dŵr Crai
2. Prosesau Gwaith Trin Dŵr (WTP):
- Rheolaeth Cilfach
- Ynysu Gorsaf Bwmpio
- Basnau Dŵr Gorffenedig
3. -Trosglwyddo Dŵr Pellter Hir
Systemau Oeri Cynhyrchu Pŵer
- Systemau Dŵr sy'n Cylchredeg
- Ynysu Tŵr Oeri
- Golchwch Sgrin cymeriant
Trin Dŵr Gwastraff a Dŵr Diwydiannol
- Elifiant Eilaidd
- Dŵr Diwydiannol wedi'i Ailgylchu
- Planhigion dihalwyno
Prosiectau Rheoli Llifogydd a Draenio
- Gorsafoedd Pwmpio Draenio Mawr
- Strwythurau Hydrolig

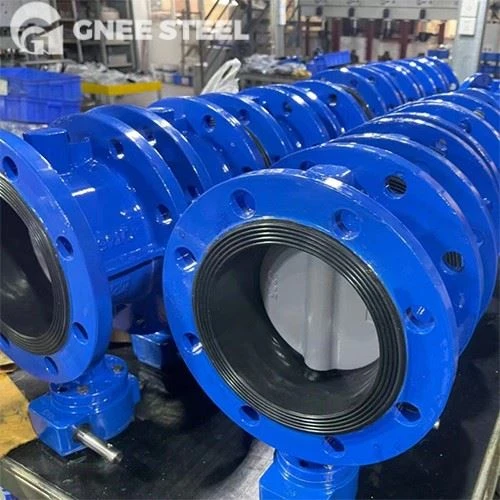

GNEEFfatri falf glöyn byw AWWA C516
FAQ
Beth yw'r gwahaniaeth rhwng AWWA C504 ac AWWA C516?
Mae'rsafon C504yn berthnasol i falfiau glöyn byw sedd rwber cyffredinol gyda diamedr o 3 modfedd i 72 modfedd (75 mm i 1,800 mm), a ddefnyddir yn eang mewn systemau trin dŵr confensiynol; tra ysafon C516wedi'i gynllunio ar gyfer falfiau diamedr mawr ychwanegol, gan nodi falfiau glöyn byw gyda dimensiynau o 78 modfedd (2,000 mm) ac uwch, sy'n addas ar gyfer llif uchel,diamedr-mawrprif gyflenwad dŵr neu brosiectau draenio.
Beth yw'r tri math o falfiau glöyn byw?
3 Math Gwahanol o Falfiau Pili Pala
Daw falfiau glöyn byw mewn gwahanol ddyluniadau wedi'u teilwra i gymwysiadau penodol yn seiliedig ar ffactorau fel ystod pwysau, math o gysylltiad a dull gweithredu. Mae'r mathau mwyaf cyffredin yn cynnwysfalfiau glöyn byw ecsentrig arddull wafer, arddull lug a falfiau glöyn byw ecsentrig.
Beth mae AWWA yn ei olygu?
Mae'rCymdeithas Gwaith Dŵr America(AWWA) yw'r sefydliad mwyaf o weithwyr proffesiynol cyflenwi dŵr yn y byd. Mae AWWA yn credu bod pob gweithiwr dŵr proffesiynol yn haeddu teimlo eu bod wedi'u grymuso a chael yr offer a'r adnoddau angenrheidiol i ddarparu dŵr diogel a glân i'w cymunedau.
