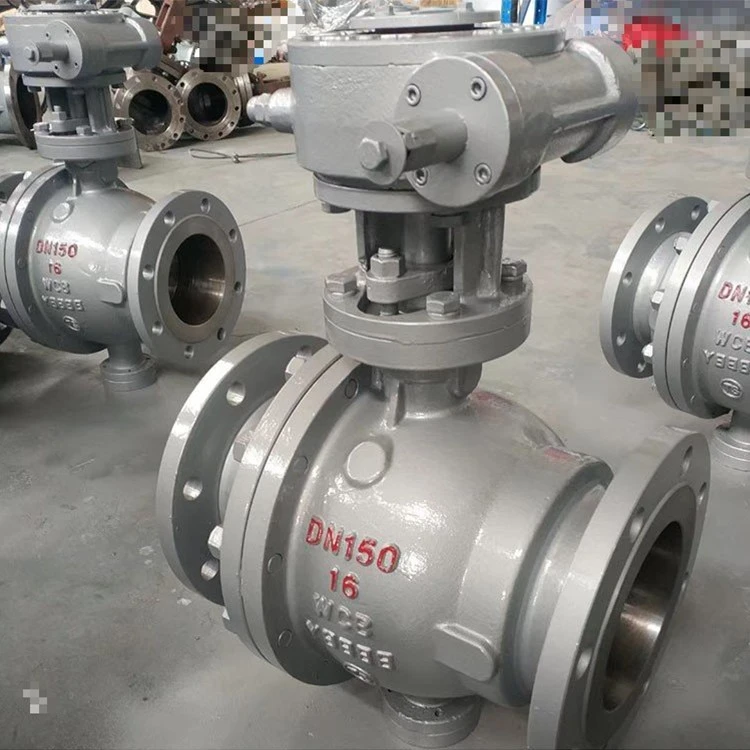

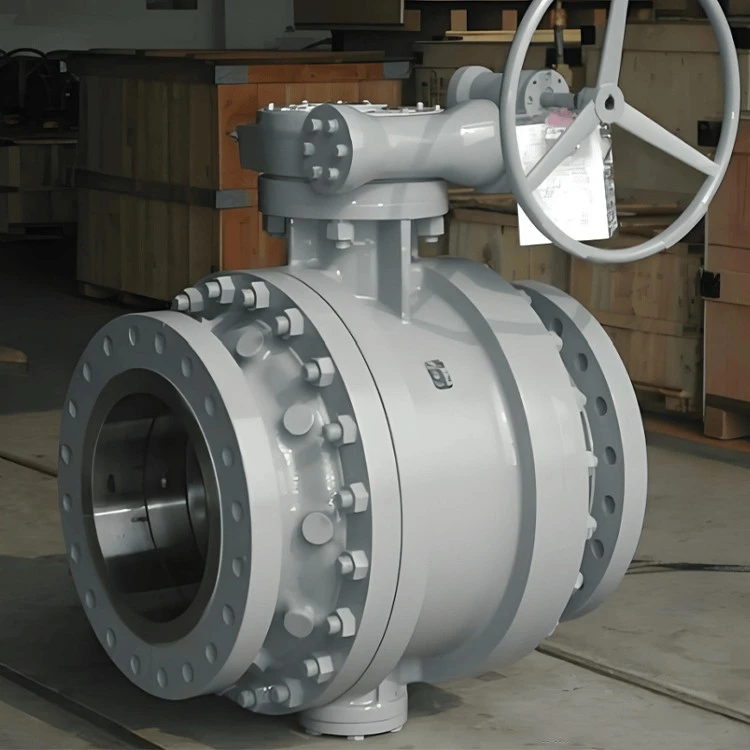

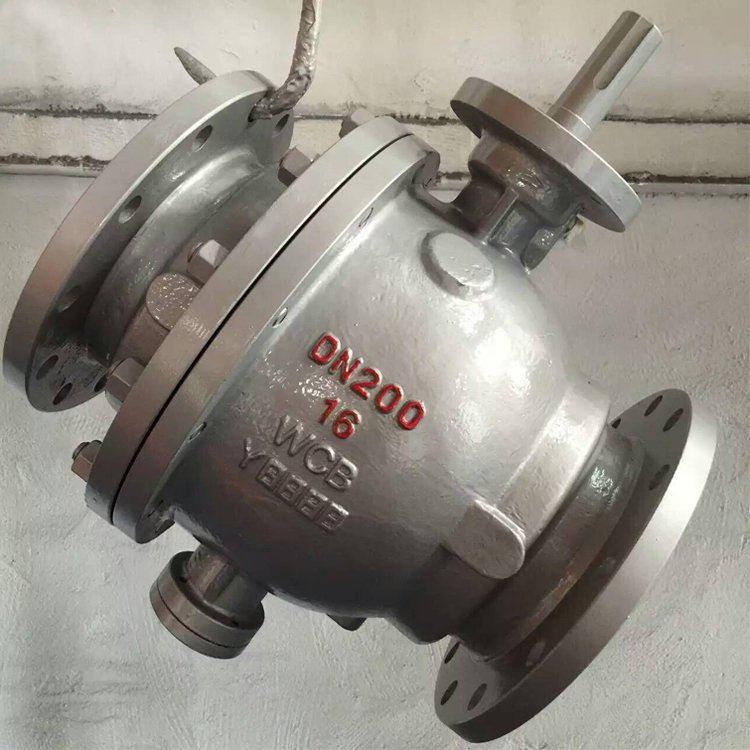

Falf Ball Trunnion ASTM A216 WCByn falf ddiwydiannol ar ddyletswydd uchel, perfformiad uchel sydd wedi'i dylunio ar gyfer cymwysiadau rheoli llif critigol.
Deunydd WCB:Yn cynrychioli Cast Carbon Steel, y deunydd a ddefnyddir fwyaf ar gyfer pwysau-sy'n cynnwys rhannau mewn gwasanaethau diwydiannol nad ydynt yn gyrydol.
Dyluniad Mowntiedig Trunnion:Yn wahanol i falfiau pêl fel y bo'r angen, mae'r bêl mewn falf trwnniwn wedi'i gosod gan gynhalwyr top a gwaelod (trunnions). Mae'r dyluniad hwn yn lleihau trorym gweithredu ac yn sicrhau sefydlogrwydd a diogelwch selio uwch mewn cymwysiadau diamedr uchel a mawr.
Gostyngiadau Archeb Swmp Ar Gael ar Holl Falfiau Pêl WCB Dosbarth 150-2500 - Anfonwch Eich RFQ Nawr.
Gwybodaeth Fanwl Falf Ball Trunnion ASTM A216 WCB
Deunydd Corff:ASTM A216 WCB (Cast Carbon Steel)
Math o bêl:Ball wedi'i Mowntio Trunnion
Deunydd Selio:Eistedd Meddal (PTFE, RPTFE, Devlon, PEEK) neu Metel{{0}i-Metel Seddi
Gweithredu:Lever, Gêr Llyngyr, Niwmatig, Trydan, neu Actuator Hydrolig
Math Cysylltiad:Flanged (RF, RTJ), Butt-Weld (BW)
Adeiladu:Corff Bolted 2 Darn neu 3 Darn
ASTM A216 WCB Trunnion Ball Falf Mounted Amrediad Cynnyrch
Amrediad Maint:2" i 48" (DN50 - DN1200)
Dosbarth pwysau:Dosbarth 150 i Ddosbarth 2500 (PN16 – PN420)
Amrediad Tymheredd:-29 gradd i 425 gradd (Yn dibynnu ar ddeunydd sedd)
Cyfryngau Cymwys:Olew, Nwy Naturiol, Dŵr, Stêm, a chynhyrchion Petrolewm Cemegol.
Dyluniad Falf Pêl wedi'i Fowntio Trunnion a Chydymffurfiaeth
Tân{0}}Dylunio Diogel:Cydymffurfio ag API 607 / API 6FA i gynnal cywirdeb selio yn ystod ac ar ôl tân.
Gwrth{0}}Dylunio Statig:Yn meddu ar ddyfeisiau sylfaen rhwng y bêl, y coesyn, a'r corff i atal cronni statig.
Chwythu{0}}Proof Stem allan:Wedi'i gynllunio i atal y coesyn rhag cael ei daflu allan o dan bwysau mewnol uchel.
Cydymffurfiaeth NACE:Ar gael gydag ardystiad NACE MR0175 ar gyfer amgylcheddau nwy sur (H2S).
Nodweddion Falf Pêl wedi'i Mowntio Trunnion ASTM A216 WCB
Bloc Dwbl a Gwaedu (DBB):Pan fydd y falf ar gau, mae seddi i fyny'r afon ac i lawr yr afon yn rhwystro'r cyfryngau, gan ganiatáu i bwysedd ceudod y corff gael ei awyru trwy falf ddraen.
Hunan-Seddau Lleddfu:Mae'n rhyddhau pwysau gormodol yn awtomatig o geudod y corff i'r biblinell pan fydd yn fwy na chyn-lwyth y gwanwyn.
Chwistrelliad Selio Brys:Mae falfiau 6" a mwy fel arfer yn cynnwys ffitiadau chwistrellu seliwr i ddarparu sêl dros dro rhag ofn y bydd difrod i'r sedd.
Torque Gweithredu Isel:Mae'r dyluniad dwyn trunnion yn lleihau ffrithiant, gan ganiatáu ar gyfer gweithrediad haws hyd yn oed o dan bwysau uchel.
ASTM A216 WCB Trunnion Ball Falf Mounted Maint Amrediad a Dosbarth Pwysedd
| Dosbarth Pwysau | Amrediad Maint (modfedd) | Ystod Maint (DN) |
| Dosbarth 150 | 2" - 48" | DN{0}} DN1200 |
| Dosbarth 300 | 2" - 48" | DN{0}} DN1200 |
| Dosbarth 600 | 2" - 36" | DN{0}} DN900 |
| Dosbarth 900 | 2" - 24" | DN{0}} DN600 |
| Dosbarth 1500 | 2" - 12" | DN{0}} DN300 |
| Dosbarth 2500 | 2" - 8" | DN50 - DN200 |
Safonau Dylunio Falf Pêl Trunnion ASTM A216 WCB
Dylunio a Gweithgynhyrchu:API 6D / ISO 14313 / ASME B16.34
Wyneb yn Wyneb (O'r diwedd):ASME B16.10 / API 6D
Safon Diwedd Flanged:ASME B16.5 (ar gyfer Llai na neu'n hafal i 24") / ASME B16.47 (ar gyfer Mwy na neu'n hafal i 26")
Butt{0}}Weld (BW) Diwedd:ASME B16.25
Arolygu a Phrawf: API 6D/ API 598
Tân{0}}Prawf Diogel:API 607 / API 6FA
Gweithdy Falf Ball ASTM GNEE
FAQ
Beth yw WCB gradd ASTM A216?
WCB Gradd ASTM A216yw un o'r deunyddiau dur carbon a ddefnyddir fwyaf yn y byd diwydiannol, yn enwedig ar gyfer pwysau-sy'n cynnwys rhannau fel falfiau, pympiau a ffitiadau.
Beth yw pwrpas trunnion mewn falf bêl?
Prif ddiben atrynnionyw iangori'r bêl yn fecanyddolar y brig a'r gwaelod, gan ei gadw mewn sefyllfa sefydlog.
Beth yw'r gwahaniaeth rhwng ASTM A216 GR WCB ac ASTM A105?
Y prif wahaniaeth rhwngASTM A216 WCBaASTM A105gorwedd yn ybroses weithgynhyrchu: WCB ynDur Cast, tra bod A105 ynDur ffug.
| Nodwedd | ASTM A216 WCB | ASTM A105 |
| Ffurf | Castings(tawdd) | Forgings(solet) |
| Cynnyrch Cyffredin | Falfiau Mawr, Pympiau | Flanges, Falfiau Bach, Ffitiadau |
| Cymhlethdod | Ardderchog ar gyfer siapiau cymhleth | Gorau ar gyfer siapiau syml/cymesur |
| Nerth | Da | Uwch (Dwysedd uwch) |
| Maint Safonol | Yn aml 2" ac uwch | Yn aml 2" ac is |
