Mae'r falf bêl wedi'i osod ar trunnion yn genhedlaeth newydd o falf bêl perfformiad uchel, sy'n addas ar gyfer piblinellau pellter hir a phiblinellau diwydiannol cyffredinol. Ystyriwyd ei gryfder, ei ddiogelwch a'i wrthwynebiad i amgylcheddau llym yn arbennig yn ystod y dyluniad, ac mae'n addas ar gyfer amrywiol gyfryngau cyrydol ac an-cyrydol. O'i gymharu â'r falf bêl fel y bo'r angen, pan fydd yn gweithio, mae'r grym a gynhyrchir gan y pwysedd hylif cyn y falf ar y bêl yn cael ei drosglwyddo'n llawn i'r dwyn, ac ni fydd y bêl yn symud tuag at y sedd falf, felly ni fydd y sedd falf. dan bwysau gormodol. Felly, mae gan y falf bêl wedi'i osod ar trunnion trorym bach, anffurfiad seddi bach, perfformiad selio sefydlog, a bywyd gwasanaeth hir, sy'n addas ar gyfer achlysuron pwysedd uchel a chalibr mawr. Mae gan gynulliad cyn-sedd uwch y gwanwyn nodweddion hunan-tynhau i gyflawni selio i fyny'r afon. Mae gan bob falf ddwy sedd falf, y gellir eu selio i bob cyfeiriad, felly nid oes cyfyngiad llif yn ystod y gosodiad, ac mae'n ddeugyfeiriadol. Yn gyffredinol, gosodir y falf hon yn llorweddol.
trunnion gosod falf bêl Manyleb
Safonau Dylunio: ASME B16.34, API 6D a BS EN ISO 17292
Flaniau Diwedd: ASME B16.5
Wyneb yn Wyneb: ASME B16.10
Safon Profi: API 598, API 6D
Cysylltiadau Diwedd: Flange Wyneb wedi'i Chodi (ASME B16.5, EN 1092-1)
Ar y Cyd Math Cylch (ASME B16.5)
Weld Butt (ASME B16.25)
Weld Soced
Amrediad Meintiau: Math wedi'i osod ar drynnion (TMBV): DN 50 i DN 900 (2" i 36")
Graddiad pwysau: Math arnofio: PN 10, PN 16, Dosbarth 150 i Ddosbarth 2500
Math wedi'i osod ar drynnion (TMBV): Dosbarth 150 i Ddosbarth 1500
Gweithrediadau: Llawlyfr: Siafft noeth, lifer a blwch gêr
Awtomatiaeth: Actuators Trydan, Niwmatig a Hydrolig

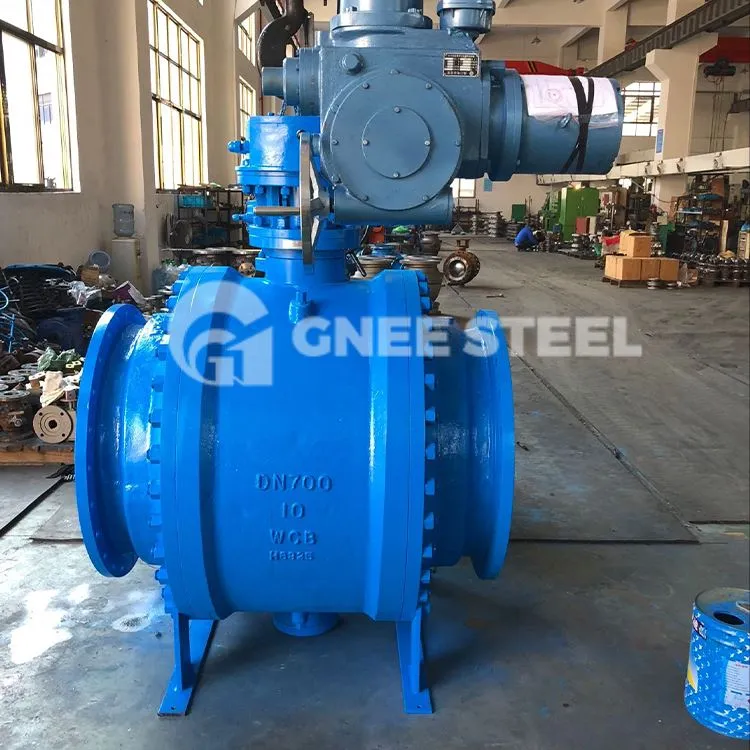

Falf pêl math trunnion API 6D
