Disgrifiad o gynhyrchion
Mae'r falf bêl A105 wedi'i chynllunio i gydymffurfio ag API 6D, ASME B16.34, a safonau NACE MR0175. Mae cysylltiadau diwedd ar gael mewn flange, casgen - weld, soced - weldio, neu opsiynau wedi'u treaded, gyda meintiau enwol yn amrywio o DN15 i DN200. Gellir ei ffurfweddu gyda gwahanol fathau o yrru, gan gynnwys actuators â llaw, niwmatig neu drydan, ac fe'i defnyddir yn helaeth ar gyfer pwysau uchel - cau pwysau - oddi ar gymwysiadau mewn piblinellau pellter hir -, systemau dosbarthu nwy trefol, a phlanhigion cemegol.
Nodweddion:
Cryfder uchel: Corff falf ffug a105 ffug integrol gyda chryfder tynnol sy'n fwy na neu'n hafal i 485 MPa, yn cynhyrchu cryfder sy'n fwy na neu'n hafal i 250 MPa, ac yn byrstio ffactor diogelwch sy'n fwy na neu'n hafal i 4.
Selio uchel: Mae pêl a sedd yn cael eu paru ac yn ddaear, gyda nicel arwyneb - aloi platiog neu galed - wedi'i orchuddio trwy chwistrellu uwchsonig i gyflawni ANSI/FCI 70 - 2 Dosbarth Vi Zero Leakage; Mae sedd wedi'i llwytho yn y gwanwyn yn gwneud iawn yn awtomatig am wisgo.
Statig Fireproof & Anti -: Mae pacio graffit yn ffurfio selio eilaidd yn ystod tân; Mae ffynhonnau dargludol rhwng coesyn, pêl, a chorff falf yn sicrhau gwrthiant llai na neu'n hafal i 10 Ω.
Atal Blowout STEM: gwaelod - coesyn wedi'i osod gyda gwrthdroi bonet - Mae strwythur selio yn atal alldafliad coesyn, gan ganiatáu pacio ar -lein.
Opsiynau cysylltiad lluosog: Mae pennau flanged yn cydymffurfio ag ASME B16.5, mae Weld Butt - yn gorffen gydag ASME B16.25, ac mae edau yn dod i ben gydag ANSI B1.20.1 (NPT) ar gyfer gosod piblinell uniongyrchol.
Cynnal a Chadw Hawdd: Mae dau - darn neu dri dyluniad darn - yn galluogi echdynnu pêl a sedd heb ddadosod piblinell; Mae dyluniad bonet estynedig yn hwyluso inswleiddio a gweithredu o bell.
Manyleb Cynhyrchion
Sgôr Pwysau: Dosbarth 900 pwys
Corff: A105
Pêl: SS316
Bôn: A182 F316
Sedd: Devlon
Safonau
Dylunio a Gweithgynhyrchu: API 6D
Wyneb yn wyneb: ASME B16.10
Diwedd Flanged: ASME B16.5
Prawf ac Arolygu: API 598
Dewis Pwyntiau Allweddol
1. Paramedrau Gweithredu: Darganfyddwch ddeunydd y corff falf yn seiliedig ar y cyfryngau, tymheredd a gwasgedd. Mae'r A105 yn addas ar gyfer cyfryngau cyrydol neu gyrydol nad ydynt yn - sy'n gweithredu ar - 29 gradd i 425 gradd. Ar gyfer nwy naturiol sy'n cynnwys H₂s, dewiswch fersiwn NACE MR0175 sy'n gwrthsefyll sylffwr. Ar gyfer tymereddau o dan -46 gradd, defnyddiwch ddur ffug LF2.
2. Math o Selio: Ar gyfer cyfryngau glân ar dymheredd yr ystafell, dewiswch PTFE neu R - PTFE SEALS meddal; Ar gyfer cyfryngau sy'n cynnwys gronynnau neu ar dymheredd uchel, dewiswch forloi caled metel stellite.
3. Math o gysylltiad: Ar gyfer pwysau uchel -, prif linellau diamedr mawr -, dewiswch butt - weld ends; Ar gyfer ardaloedd sy'n destun cynnal a chadw yn aml, dewiswch derfynau fflans; Ar gyfer Skid diamedr bach - - offer wedi'i osod, dewiswch edafedd mewnol neu weldio soced.
4. Actifadu:
- Llawlyfr: Trin neu flwch gêr gyda thwll allwedd i atal gweithrediad damweiniol;
- niwmatig: dwbl - actio neu wanwyn - dychwelyd, wedi'i gyfarparu â falf solenoid, hidlydd - falf lleihau pwysau, a switsh terfyn;
- trydan: ar - i ffwrdd neu fodiwleiddio math, ffrwydrad - prawf exd iic t6, ip68.
5. Swyddogaethau Ychwanegol: Ar gyfer gosod tanddaearol, rhaid ymestyn coesyn y falf a'r gorchudd amddiffynnol; Ar gyfer gweithredu stêm, rhaid darparu braced afradu gwres; Ar gyfer selio dwyochrog, dylid dewis y strwythur DIB-1.

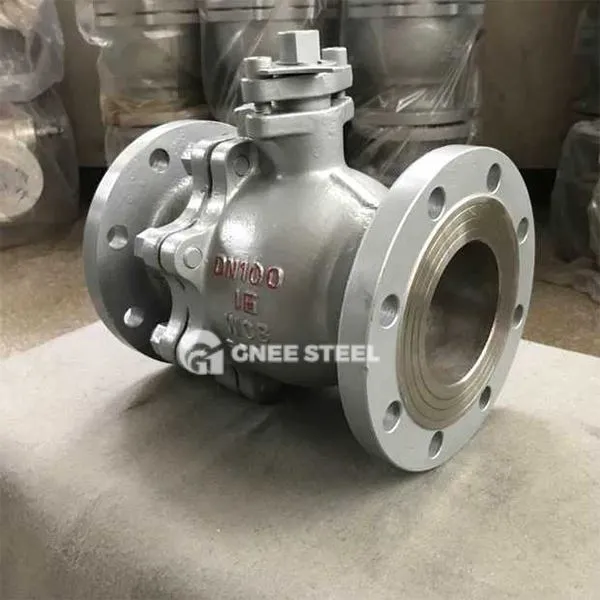

Falf Bêl A105
